多人工位皮带式装配作业生产线

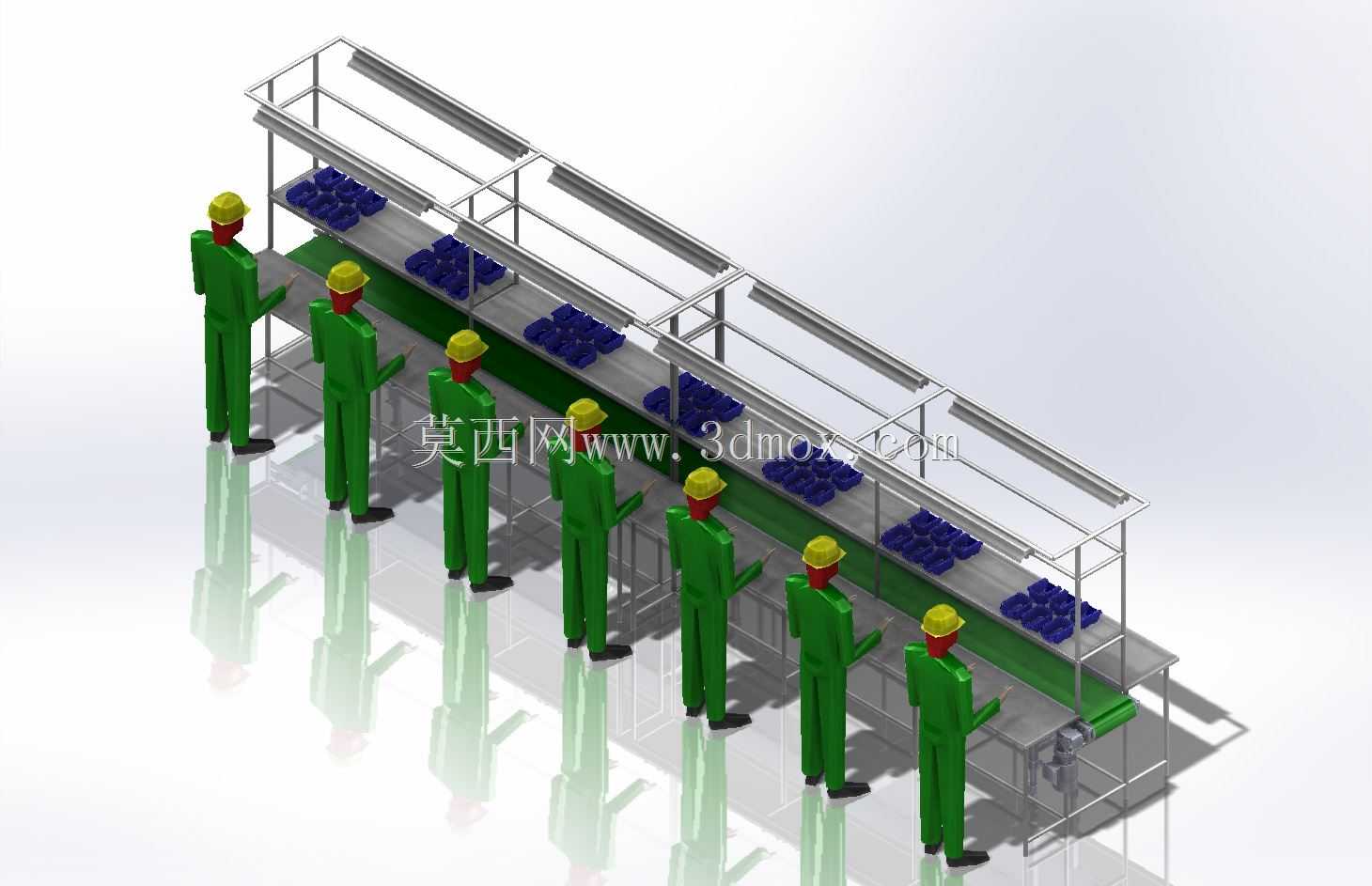

　　这套多人作业的皮带式装配线，主要面向中小零部件的人工装配工序场景，常见于电子元器件组装、小型五金件预装、塑胶件组合装配这类需要多工序串行作业的生产环节，线体沿长度方向排布多个独立作业工位，每个工位对应一道装配工序，待装工件随皮带匀速输送，作业人员在对应工位完成本工序操作后，工件随线体流向下一工位，最终完成全流程装配后从线体末端下线。线体主体采用工业铝型材搭建框架，整体结构轻量化的同时具备足够的结构刚性，框架上部设置双层置物台结构，上层可放置待装配的零部件料盒，下层作为皮带输送的承载面，皮带下方设置承托板避免皮带受载下凹，保证输送过程的平稳性。线体两侧对应每个工位预留了足够的作业空间，作业人员站立操作时，

　　手臂可自然覆盖皮带输送面与上层置物台，无需大幅侧身或探身，符合人工操作的人机工程学要求，减少长时间作业的疲劳感。线体的照明灯带沿长度方向布置在置物台下方，光线直接投射到作业区域，避免作业人员身体遮挡光线造成作业面阴影，保证装配操作的视觉清晰度。每个工位的侧边可按需放置工具挂板或物料周转盒，作业时的常用工具可就近取放，减少无效动作耗时。线体的驱动端设置在末端位置，采用减速电机驱动主动辊带动皮带运转，张紧机构集成在主动辊安装座上，可通过调节螺栓调整皮带张紧度，避免皮带长期运转出现打滑、跑偏问题，线体的从动端设置在首端，配套导向辊保证皮带运行轨迹稳定。线体支脚底部配置可调脚杯，可根据车间地面的平整度调整每个支脚的高度，

　　保证整线处于水平状态，避免皮带运行时出现单侧跑偏的情况，支脚的可调行程可适配不同车间的地面高差，安装时无需额外做地面找平处理，降低现场安装的工作量。从安装边界来看，这类线体的长度可根据工序数量灵活增减铝型材段与工位数量，单段标准工位长度适配单人作业需求，线体宽度根据装配工件的尺寸调整，常规小型件装配的线体宽度控制在作业人员手臂可覆盖的范围内，线体整体高度适配站立作业的肘部高度，无需额外配置踏台即可满足多数作业人员的操作需求。线体的皮带采用防静电PVC材质，适配电子类零部件装配的防静电要求，避免静电击穿电子元器件，若用于五金类工件装配，也可更换为耐磨橡胶皮带，提升皮带的抗磨损能力，延长使用寿命。线体框架的铝型材采用标准槽型型材，

　　后续加装传感器、挡停机构、作业指导书挂架等附属配件时，可直接通过型材槽内的螺母固定，无需在型材上钻孔焊接，方便后续根据生产需求调整线体配置，比如在需要定位置停工件的工位加装阻挡气缸，即可实现工件的定点停留，适配需要较长作业时间的工序。这类装配线的布局通常沿车间通道平行布置，线体首端对接上料区域，末端对接成品检验或包装区域，形成连续的生产流，减少工件在工序间的搬运距离，相比分散式的工位布局，可大幅降低工序间的物料搬运耗时，提升整体装配效率。在实际投产使用时，线体的运行速度可根据生产节拍调整，通过调速器匹配不同工序的作业时长，当某道工序作业时间较长时，可适当降低线体速度，或在该工位设置工件挡停机构，保证作业人员有足够时间完成操作，不会出现工件流走的情况。线体的整体结构无复杂的定制化铸件，全部采用标准工业铝型材、标准输送配件组装，加工周期短，安装调试便捷，且后期可拆解重组，适配车间布局调整后的重新布线需求，相比焊接框架的装配线，具备更强的柔性适配能力。
