带法兰连接结构的大口径直管道

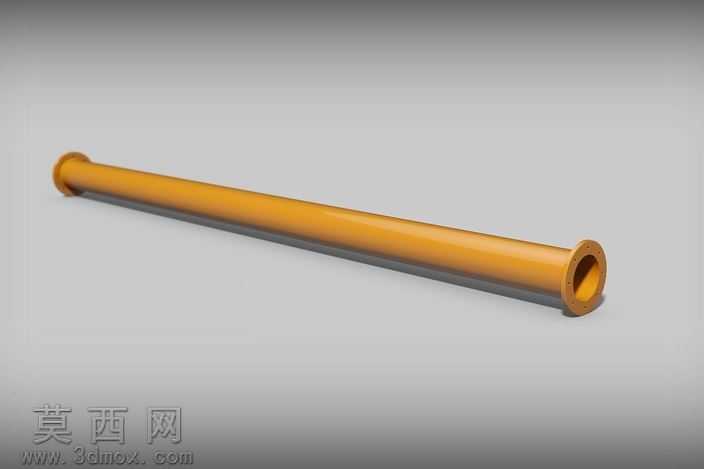

本作品为工业输送场景使用的大口径带法兰直管道三维模型，建模阶段严格遵循给定的尺寸参数开展设计，首先以管道中心轴线为基准搭建全局建模坐标系，先绘制管道主体的截面轮廓，精准控制外径300mm、内径280mm的尺寸参数，通过拉伸特征生成总长度6000mm的空心管身主体，保证管身壁厚均匀一致，内外圆柱面同轴度公差控制在合理范围内，避免后续装配出现干涉问题。在管身两端分别创建法兰连接结构，按照参数要求设置法兰直径为450mm、法兰厚度为30mm，在法兰端面上均匀排布8个直径17.5mm的M16螺栓安装孔，孔位的分度圆直径、孔间距均符合常规管道法兰的安装规范，确保模型可直接用于虚拟装配验证。建模过程中对管身与法兰的衔接位置做了平滑过渡处理，添加了合理的铸造圆角特征，还原真实工业管件的工艺结构，避免出现尖锐直角不符合实际生产工艺的问题。材质与渲染阶段，为模型赋予了工业输送管道常用的环氧涂层材质，调整材质的漫反射、粗糙度参数，还原涂层均匀的哑光橙黄色外观，同时为法兰端面赋予金属切削加工后的钢材材质，区分涂层区域与机加工区域的质感差异；场景布光采用三点布光法，主光源从侧上方照射凸显管道的圆柱曲面轮廓，辅光源补光弱化暗部死黑区域，添加柔和的环境闭塞效果增强模型的体积感，背景选用渐变灰色调突出模型主体，最终渲染效果清晰展现管道的整体形态与局部结构细节。设计过程中充分考虑了该类管件的实际使用场景，所有尺寸参数均匹配工业流体输送管道的常规规格，模型结构完整无缺失面，几何拓扑规整，可用于管路系统的布局设计、装配干涉检查、工程图导出以及产品展示等多种用途，能够帮助设计人员快速完成管路系统的三维方案搭建，减少重复建模的工作量。
