菱形双耳带孔法兰连接座三维建模

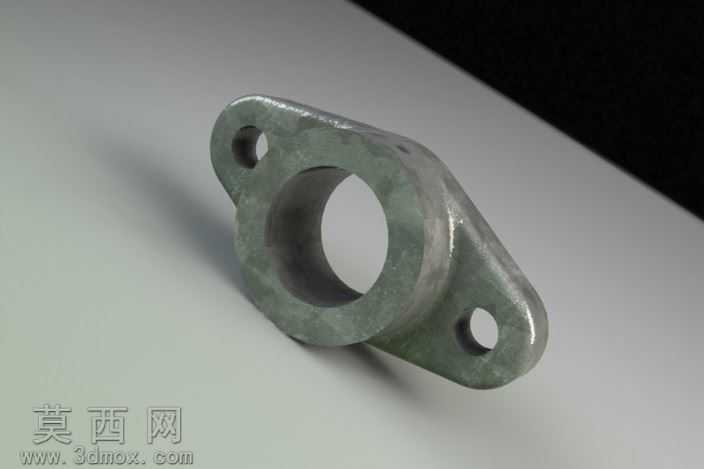

本作品为菱形双耳式法兰连接座的三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循机械零件设计的通用规范，保障模型的工程实用性与尺寸合理性。建模初始阶段先梳理零件的核心结构逻辑：该零件主体为中间贯通的空心圆柱筒体，筒体两侧对称延伸出菱形安装耳板，每侧耳板上开设同轴的螺栓通孔，整体结构承担管路对接、部件支撑定位的核心功能。建模时首先绘制中间筒体的截面草图，通过旋转凸台命令生成筒体基体，精准控制筒体内径、外径以及轴向长度参数，保证贯通孔的同轴度公差符合装配要求；随后在垂直于筒体轴线的基准面上绘制菱形耳板的轮廓草图，通过拉伸凸台命令生成两侧耳板结构，拉伸过程中严格控制耳板与筒体的衔接过渡，添加合理的铸造圆角避免应力集中，还原铸件零件的工艺特征。耳板上的安装孔采用异形孔向导命令生成，精准定位孔中心与耳板边缘、筒体中心的相对位置，保证两个安装孔的中心连线与筒体轴线垂直相交，满足装配时的螺栓穿装对位需求。材质渲染阶段选用铸钢材质效果，还原金属零件表面的哑光磨砂质感，调整环境光与反射参数，让零件的棱边过渡、曲面弧度得到清晰展现，同时通过渲染阴影效果强化零件的立体感，直观呈现各结构的空间位置关系。结构设计上充分考虑零件的实际使用场景，中间筒体的贯通孔用于穿装轴类零件或对接管路，两侧耳板的通孔用于穿装螺栓实现零件与安装基面的固定连接，耳板采用菱形轮廓设计，在保证安装强度的前提下减少了零件的整体用料，降低零件自重，筒体与耳板衔接处的圆角设计既符合铸造工艺的脱模要求，也能有效降低零件使用过程中的应力集中风险，提升零件的结构强度与使用寿命。建模过程中对所有特征参数进行关联设置，后续可根据实际装配需求快速调整筒体尺寸、耳板间距、安装孔孔径等参数，实现模型的快速变型设计，适配不同的安装工况。
