适配3mm孔径PCB加工的手动钻孔定位工装

　　在小批量电路板打样、实验室电子原型制作、维修工位的PCB二次加工场景中，常规大型数控钻床存在设备占用成本高、小工件对位耗时长的问题，这款手动钻孔定位工装正是针对这类零散加工需求设计的实用结构。日常使用时，操作人员可直接将待加工的印刷电路板放置在工装的基准平台上，依靠平台表面的防滑纹路与侧边的可调挡块完成板件定位，无需额外制作复杂的定位夹具，单块板件的装夹对位时间可控制在十秒以内，非常适合单批次加工量在十片以内的小批量作业场景。从功能特性来看，这款工装的核心设计围绕最大3mm直径的PCB钻孔需求展开，钻套部分采用了高硬度耐磨材质，可适配常规PCB加工用的0.8mm、1.0mm、2.0mm、3.0mm等常用规格钻头，

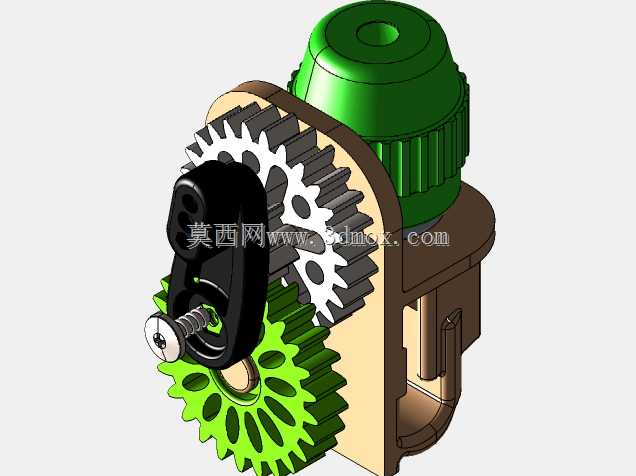

　　钻套与下方的承托结构同轴度控制在0.05mm以内，能有效避免钻孔过程中出现的孔位偏移、孔壁毛刺、板材分层等常见问题。工装的进给部分采用了齿轮齿条的手动进给结构，操作时通过旋转侧边的防滑旋钮即可带动钻头完成垂直进给，进给行程设置为15mm，完全覆盖常规1.6mm、2.0mm厚度PCB的钻孔深度需求，不会出现钻穿过度损伤工作台的情况。设计过程中，结构工程师首先考虑的是工位操作的人机合理性，整体工装的握持部分采用了符合人手操作习惯的圆弧造型，旋钮表面做了滚花处理，即使操作人员佩戴薄型防静电手套也能稳定施力，不会出现打滑问题。工装的整体外形尺寸控制在120mm80mm65mm的范围内，占用工作台面积极小，

　　可直接放置在常规防静电工作台的任意角落，不需要额外的安装固定，移动搬运也十分方便，适合多工位流转使用。安装边界方面，工装底部设置了四个嵌入式的防滑橡胶垫，放置在平整台面上时静摩擦系数可达0.8以上，钻孔过程中不会出现工装移位的情况，不需要额外使用螺栓固定在台面上，降低了工位改造的成本。考虑到PCB加工过程中会产生少量环氧树脂粉尘，工装的所有运动配合面都做了防尘间隙设计，齿轮齿条的啮合位置预留了0.1mm的排屑间隙，日常使用后只需要使用毛刷清理表面粉尘即可，不需要频繁拆解维护，配合面的润滑采用固态润滑脂，可保证连续使用上千次无需补充润滑。在实际的电子维修场景中，这款工装还可用于破损PCB的补钻定位孔、安装孔作业，

　　针对已经焊接了元器件的PCB板，工装的承托平台做了下沉式避空设计，可容纳板件背面突出的元件引脚，不会压伤已经焊接完成的元器件，避免二次加工造成的元件损坏。对比常规的手持电钻直接钻孔作业，使用这款工装加工的PCB孔位位置度偏差可控制在0.1mm以内，完全满足接插件安装、过孔导通的精度要求，不会因为孔位偏差导致接插件无法装配、过孔无法对齐的问题。结构设计上还做了误操作防护，钻头的进给行程设置了硬限位，当进给达到设定深度后会自动锁止，避免操作人员用力过大导致钻头折断，尤其适合新手操作人员使用，降低了小直径钻头的损耗率。工装的钻套部分采用了快换结构，更换不同直径的钻套只需要向上拔出旧钻套、插入新钻套即可完成，不需要使用额外工具，单步更换时间不超过两秒，可快速切换不同孔径的钻孔作业，适配不同加工需求。在高校电子实验室的教学场景中，这类小型工装还可作为学生金工实习、电子工艺实习的实操工具，结构简单可靠，没有复杂的电气接线，不存在触电、机械夹伤等安全隐患，适合教学场景下的高频次使用。日常维护过程中，只需要定期检查钻套的磨损情况，当钻套内径磨损超过0.02mm时更换钻套即可，主体结构的使用寿命可达上万次作业，综合使用成本远低于采购小型数控台钻的成本，非常适合预算有限的小型电子工作室、维修门店、教学实验室使用。
