立式塑料袋热封焊接工装结构设计

　　这套立式结构的塑料袋焊接装置，主要面向软塑包装加工环节的袋体封口焊接工序，常见于中小批量塑料包装袋生产、定制规格塑封袋加工的车间场景，也可配套在小型包装生产线末端作为独立封口工位使用，适配PE、PP等常见热塑性塑料薄膜的袋体边缝焊接作业，相比手持封口设备，立式机架结构能提供更稳定的作业基准，降低操作人员的手持劳动强度，同时保证焊接边的直线度与压合一致性。

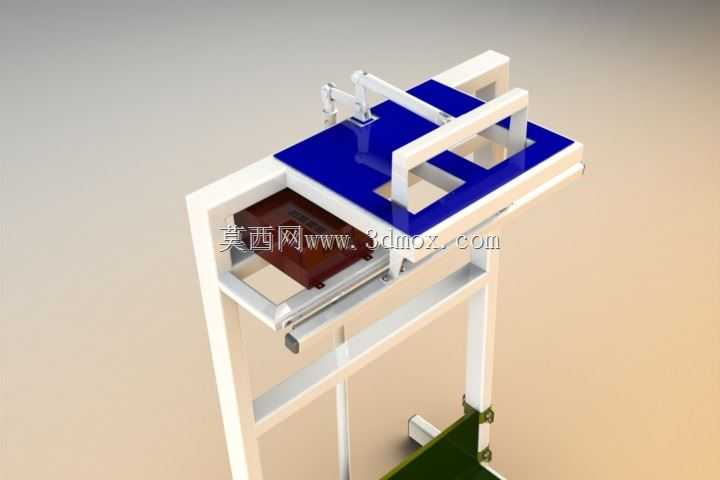

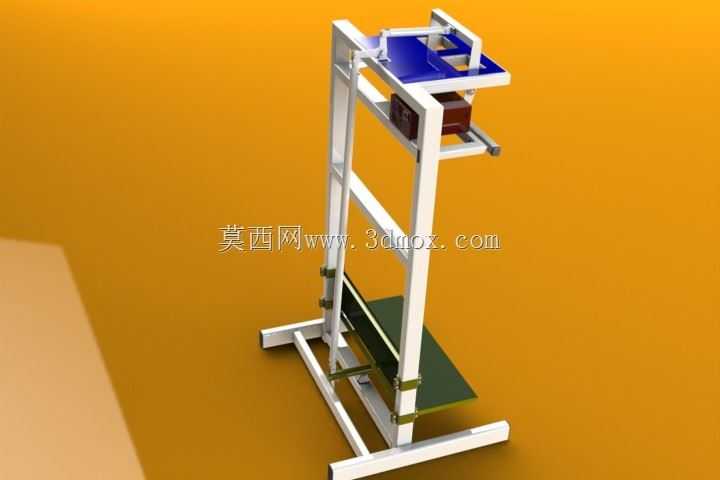

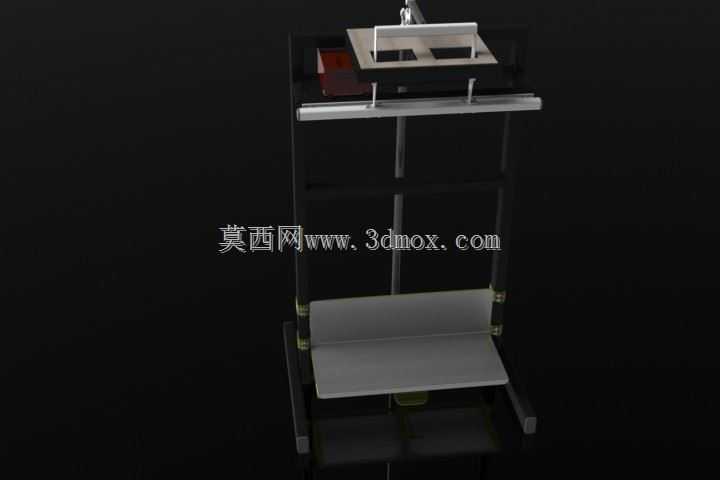

　　从结构布局来看，装置采用方管搭建的立式双层机架作为承载主体，底部设置两层水平置物平台，下层平台可临时放置待加工的袋体原料或者完成焊接的成品袋，中层平台作为主要的作业承托面，焊接作业时袋体待封边平铺在该平台表面，避免薄膜悬空导致的焊接错位、褶皱问题。顶部的热压执行机构通过四根垂直导柱安装在机架上部，导柱与安装座之间配置直线滑动衬套，保证热压头上下动作的垂直度，避免压合过程中出现偏斜导致的局部焊接不牢、压痕错位问题。热压头采用平直长条状结构，工作面做了平面度精磨处理，压合时能与下方承托平台的硅胶垫完全贴合，保证整个焊接边的压力分布均匀，不会出现局部过压熔穿或者压力不足虚焊的问题。

　　设计过程中，首先考虑的是作业操作的人机工程边界，整机高度控制在操作人员站立作业的舒适区间，中层作业平台的高度距离地面约850mm，适配多数成年操作人员站立时的手臂操作高度，不需要过度弯腰或者抬臂即可完成袋体摆放、对位、取件的全套动作。热压头的下压行程控制在120mm范围内，既满足不同厚度叠层薄膜的压合空间需求，也避免行程过长导致的动作空程浪费，提升单次焊接的作业效率。机架底部的四个支脚配置可调高度的防滑脚垫，安装时可根据地面平整度调整支脚高度，保证整机放置水平，避免作业过程中出现机架晃动影响焊接精度。

　　热压执行端的结构设计上，加热元件内嵌在热压头的金属基体内部，采用均匀排布的加热棒配置，保证热压头整个工作面的温度差控制在±5℃范围内，避免两端温度低导致的虚焊、中间温度过高导致的薄膜熔穿问题。热压头的下压驱动采用手动杠杆式结构，操作手柄设置在机架侧方，操作人员扳动手柄即可带动热压头沿导柱下压，配合可调行程限位块，可根据薄膜厚度调整压合的最终间隙，适配0.02mm到0.2mm厚度区间的单层或多层叠合塑料薄膜焊接作业。压合位置的承托平台表面铺设3mm厚的耐高温硅胶垫，既可以提供一定的压合缓冲，保证薄膜受压均匀，也能避免热压头直接与金属平台接触导致的热量快速散失，同时硅胶的不粘特性可以防止熔化的塑料粘在承托面上，减少日常清理的工作量。

　　机架的后侧预留了电气元件的安装空间，温度控制模块、电源开关、接线端子都集中安装在该区域，外部设置可拆卸的防护盖板，避免日常作业过程中杂物、灰尘进入电气区域引发故障，同时也能防止操作人员误触带电元件。整机的安装占地面积控制在0.3㎡以内，不需要复杂的地基固定，直接放置在平整的车间地面即可投入使用，适合小型加工车间、门店式包装加工点的场地条件，也可以根据生产线的布局需求，通过底部的安装孔位将整机固定在流水线支架上，配套自动化上料机构实现半自动化的焊接作业。

　　在结构细节处理上，所有与薄膜接触的结构件都做了倒角圆滑处理，没有尖锐的毛刺棱角，避免摆放袋体过程中刮破塑料薄膜。导柱表面做了镀硬铬处理，提升表面硬度与耐磨性能，长期滑动作业也不会出现拉毛、卡滞问题，日常维护只需要定期在导柱表面涂抹少量润滑脂即可保证动作顺畅。热压头与安装座之间设置隔热垫层，避免热量传导到导柱与机架结构上，导致机架温度过高烫伤操作人员，同时也能减少热量的无效损耗，降低加热过程的能耗。
