多自由度悬臂式焊接操作机结构设计

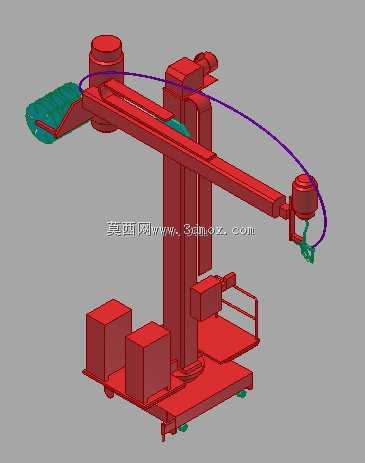

　　在重型钢结构、压力容器、管道预制等焊接作业场景中，大尺寸工件的环缝、纵缝焊接一直存在作业范围受限、焊枪姿态调整难度大、人工施焊劳动强度高的痛点，这款悬臂式焊接操作机正是针对这类工况开发的专用焊接辅助承载设备。从结构布局来看，设备采用落地式固定底座设计，底座上集成了立柱回转支承结构，可实现整根悬臂绕立柱轴线的360度全周回转，覆盖底座周边环形作业区域，适配圆形工件、长直工件不同摆放位置的焊接需求。悬臂部分采用箱型梁截面设计，在保证整体结构刚性的同时控制自重，悬臂可沿立柱导轨做垂直方向的升降调节，适配不同高度工件的焊接位置需求，同时悬臂自身带有伸缩段，可根据工件径向尺寸调整作业半径，最大作业半径可覆盖直径六米级的筒体类工件环缝焊接需求。

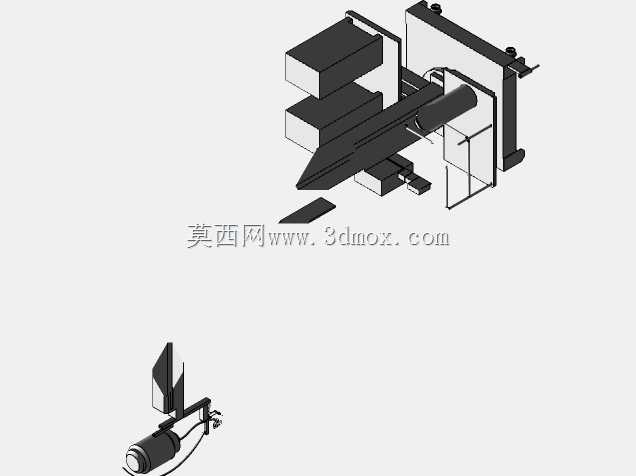

　　悬臂末端搭载焊枪夹持调节机构，可实现焊枪的俯仰、偏转微调，配合回转与伸缩动作，能够让焊枪始终保持最优施焊角度，保证焊缝成型质量。底座侧面设置了操作人员站立平台与防护栏杆，方便操作人员近距离观察焊接状态、微调设备参数，平台周边预留了焊接电源、送丝机的安装固定位，可将配套辅机集成在底座上，减少车间布线杂乱的问题，底座底部设置调平支脚与移动滚轮，既可以在固定工位长期使用，也可以短距离转移工位适配不同作业区域的生产需求。设计过程中重点考量了悬臂全伸状态下的结构挠度，通过有限元分析优化箱型梁的壁厚与内部加强筋布局，将悬臂末端最大静挠度控制在千分之一以内，避免焊枪在焊接过程中出现抖动偏移，影响焊缝质量。回转机构采用回转支承配合减速电机驱动，

　　设置了多档位调速功能，可根据不同焊接工艺的线速度要求匹配回转速度，升降与伸缩机构均带有自锁结构，防止设备断电或停机时出现滑移下坠的安全隐患。设备的安装边界需要预留足够的回转空间，以设备底座中心为圆心，最大作业半径加一米的安全距离内不能布置固定障碍物，地面需要做硬化处理，保证底座调平后整体倾斜度不超过千分之二，避免长期重载运行出现结构倾斜。不同于通用工业机器人，这款焊接操作机专门针对长距离、大行程的焊接作业设计，负载能力更强，作业覆盖范围更大，维护成本更低，非常适合重型机械制造、船舶分段制造、大型储罐焊接等场景的自动化焊接改造，既可以配套焊接变位机实现筒体环缝的自动焊接，也可以单独使用完成大型结构件的直缝、曲线缝焊接作业，

　　结构上预留了自动化升级接口，后续可加装焊缝跟踪传感器、弧压调高模块，进一步提升焊接自动化程度，减少人工干预。在实际选型应用中，需要根据车间日常加工的最大工件尺寸、工件重量、焊接工艺参数来匹配对应的悬臂长度、升降行程参数，同时要考虑车间厂房的净空高度，保证悬臂升到最高位置时与厂房桁车、照明管线保持足够的安全距离，避免作业过程中发生碰撞。设备的走线全部采用拖链内置布局，焊接电缆、控制线缆、气路管线都收纳在拖链内，随悬臂伸缩、回转动作同步移动，避免线缆外露被焊渣飞溅烫伤，也减少线缆拉扯导致的故障，提升设备长期运行的可靠性。
