电动两轮车用52V10Ah锂电池组结构

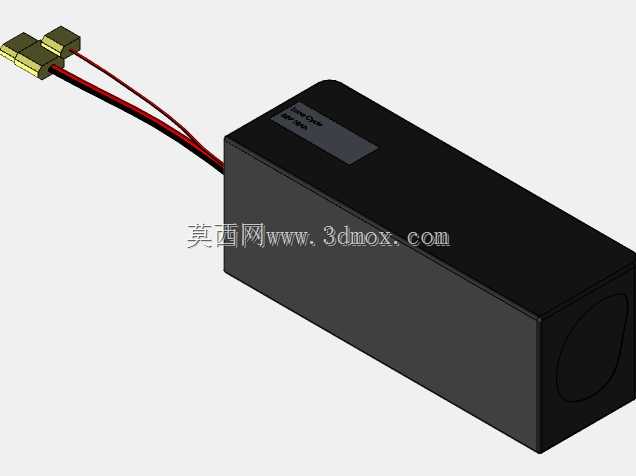

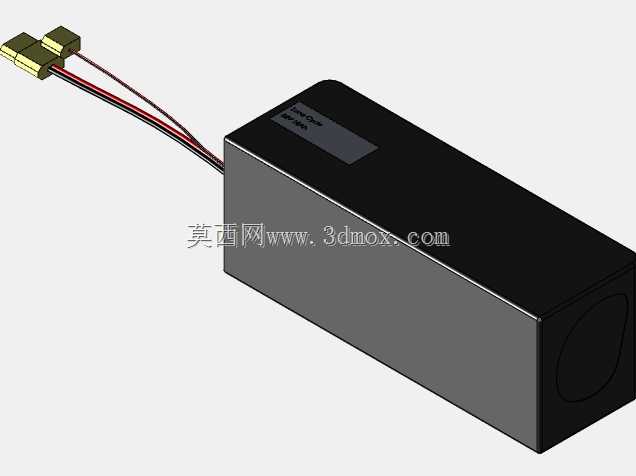

　　日常做轻型电动两轮车配套结构设计时，动力锂电池包的空间适配一直是车架整合阶段的核心环节，这次拆解建模的这款14串4并圆柱电芯组成的52V10Ah电池组，就是针对城市通勤类电动自行车车架下管位置做的适配方案。先从安装边界说起，整个电池包采用长方体主体构型，边角做了小圆弧过渡，避免装入车架套管时出现卡滞，主体长度刚好匹配常规26寸、27.5寸通勤电自车架下管的内部容纳空间，宽度控制在78mm以内，厚度控制在65mm，不会超出铝合金下管的外轮廓，既保证了电芯排布的空间利用率，也不会和车架内部的走线槽、焊接凸点产生干涉。出线端采用双并线带镀金接插件的设计，接插件做了防呆凸台，和整车控制器端的母座对接时不会出现插反的情况，红黑动力线的线径选的是14AWG耐温硅胶线，出线位置做了90度弯折导向，避免装车时线材被车架棱边割破绝缘层，接插件的金属端子采用镀金工艺，大电流放电时的接触电阻控制在0.5毫欧以内，长时间满功率输出也不会出现端子过热的问题。

　　从功能特性来看，14串三元圆柱电芯的排布采用两列七层的堆叠方式，每两层电芯之间垫有环氧玻纤绝缘片，电芯和外壳内壁之间预留1mm的间隙填充导热硅胶，既可以把电芯充放电时产生的热量均匀传导到金属外壳上散出，也能在车辆经过颠簸路面时起到缓冲作用，避免电芯之间直接碰撞出现外壳破损。外壳主体采用0.8mm厚的冷轧钢板冲压成型，表面做黑色喷塑处理，耐刮擦同时具备基础的绝缘性能，出线端的对侧端面做了内凹的定位槽，和车架电池仓尾部的定位凸块配合，装入后不会出现轴向窜动，靠近出线端的位置预留了锁止孔位，和车架上的电池锁配合后可以防止电池在骑行过程中脱出，也能起到一定的防盗作用。

　　实际应用场景里，这款电池包主要适配额定功率500W以下的后驱轮毂电机电动自行车，城市平路通勤时的持续放电电流控制在15A以内，峰值放电电流不超过30A，刚好匹配10Ah容量的电芯放电倍率，不会出现过流导致的电芯衰减加速问题。建模过程中特意还原了外壳表面的标签凹槽位置，这个凹槽深度0.2mm，贴完参数标签后标签表面和外壳齐平，不会因为长期插拔摩擦导致标签脱落，凹槽旁边的小凸点是定位标记，生产时贴标签可以快速对位，减少装配工时。内部的电芯支架采用ABS阻燃材质注塑成型，每颗电芯的固定位都做了0.1mm的过盈量，电芯压入后不会出现松旷，支架上预留了镍片走线的卡槽，焊接镍片时可以直接卡入卡槽定位，不用额外做治具固定，能有效提升pack装配的效率。

　　做结构校核的时候要注意，电池包外壳的拼接缝采用折边咬合工艺，缝隙控制在0.1mm以内，日常雨天骑行时路面溅起的水花不会渗入壳体内部，出线位置的线材和壳体之间打了704硅橡胶密封，达到IP65的防护等级，应付日常通勤遇到的小雨天气完全足够。外壳的棱角位置都做了R2的圆角处理，一方面是冲压工艺的要求，避免冲压时出现应力集中导致的开裂，另一方面也能避免装车或者更换电池时锋利的边角划伤操作人员。另外在电池包的底部预留了两个M4的螺纹孔，需要加装固定托架的时候可以直接锁螺丝，不用额外在壳体上打孔，适配不同车型的安装固定需求。

　　从设计思路上来说，这款电池包没有做过于复杂的外形，完全是围绕车架安装空间、电芯排布、装配便利性三个核心维度做的平衡，没有为了外观造型牺牲内部的空间利用率，整体能量密度控制在180Wh/kg左右，对于通勤类电自来说完全够用，整体重量控制在3.2kg，用户提出来充电的时候也不会过于沉重。接插件的选型特意选了通用型的XT60改款防呆版本，后期如果出现接插件损坏，维修更换的配件很容易采购，不用找原厂定制特殊接插件，降低了后期的维护成本。建模的时候把内部电芯、支架、镍片、外壳、出线组件都做了独立的零件层级，做整车装配干涉检查的时候可以单独隐藏外壳，查看内部组件和周边车架、控制器、线束的位置关系，提前发现装配时可能出现的干涉问题，减少后期打样时的改模次数。
