迷你USB接口单节锂电池充电模块结构

　　在小型便携电子设备的开发与量产环节，供电补能模块的选型与结构适配一直是结构工程师需要重点考量的部分，这类迷你USB锂电池充电板，正是面向小容量单节锂聚合物、锂离子电池补能需求设计的集成化电路模块，常被嵌入到小型手持检测设备、便携数码配件、DIY电子制作、小型物联网传感终端这类对安装空间有严格限制的产品中，替代传统的分离式充电电路设计，减少开发阶段的电路调试工作量，同时压缩整机的内部占用空间。从实际使用场景来看，这类模块的输入采用通用迷你USB接口，可直接适配常规5V USB供电输出，包括电脑USB端口、常规手机充电头、移动电源等常见供电源，无需额外定制专用供电适配器，终端产品的用户补能门槛极低，不需要配备专属充电线材与适配器，

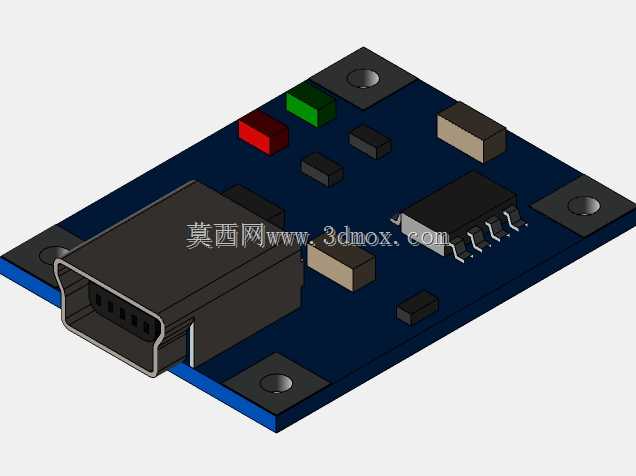

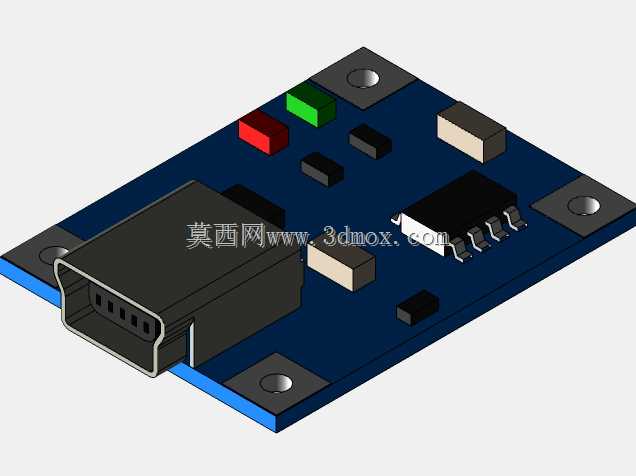

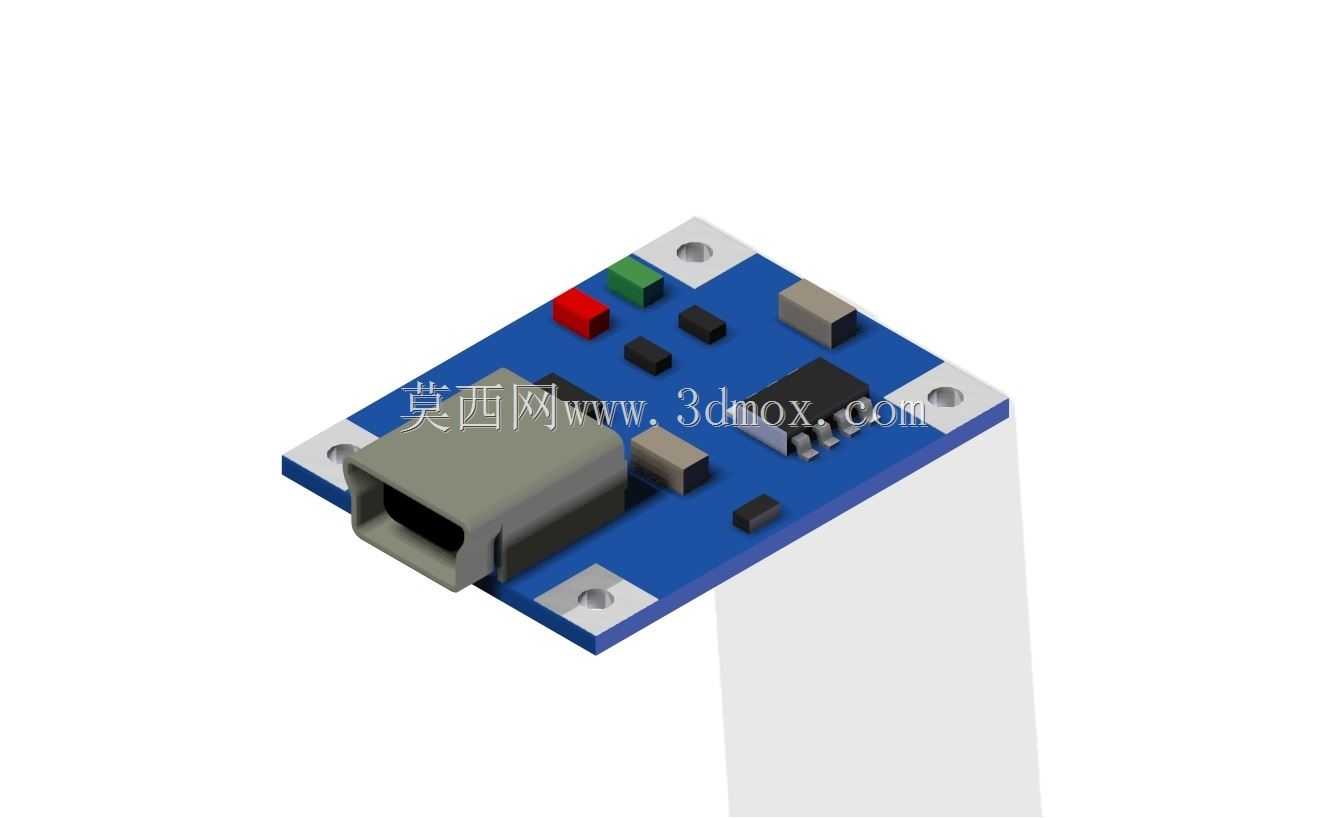

　　降低终端产品的配件成本。模块的核心功能是实现5V输入到单节锂电池适配的充电电压转换，同时集成完整的充电逻辑控制，包括预充、恒流、恒压三个充电阶段的自动切换，以及充电完成后的截止控制，部分同类型模块还会集成充电状态指示功能，通过板载的不同颜色指示灯直观反馈当前充电状态，方便用户判断充电进度。从结构设计思路来看，整个模块采用FR-4玻纤PCB作为载体，将电源管理芯片、USB接口、阻容元件、状态指示灯、安装固定孔全部集成在单块矩形PCB板上，元件布局紧凑，在保证电气安全间隙的前提下尽可能压缩板面尺寸，PCB四个边角预留的金属化安装孔，可通过M2规格的螺丝直接固定在设备内部的塑料柱或者钣金支架上，安装孔位周边做了露铜处理，

　　既可以通过螺丝实现模块的接地导通，也能避免安装时螺丝压伤PCB表层线路。板上的迷你USB接口采用卧式贴片封装，接口端面与PCB板边齐平，安装到设备外壳内部时，可直接对准外壳上预留的USB开口，不需要额外的转接结构，接口的金属外壳与PCB铺地连接，提升插拔时的结构强度与抗干扰能力。元件布局上，将发热相对明显的电源管理芯片布置在PCB板中部偏侧位置，远离USB接口与输出接线端，避免发热影响接口的插拔寿命与输出接线的焊接可靠性，状态指示灯布置在PCB板靠近设备外壳指示灯导光柱的一侧，安装后可直接对准导光柱，不需要额外加设导光结构。从安装边界来看，这类模块的整体板面尺寸控制在极小范围内，板上最高的元件为卧式USB接口，整体高度不超过8mm，

　　对于内部安装空间局促的小型设备来说，不需要预留过高的安装净空，PCB背面无突出元件，可直接贴装在设备内部的绝缘泡棉或者塑料壳体表面，不需要额外预留背面的元件避让空间。输出端采用焊盘式接线设计，可根据实际安装需求焊接不同长度的导线连接到锂电池的保护板或者电极端，接线位置预留了足够的焊接空间，方便生产环节的人工焊接或者波峰焊加工。在实际选型适配时，需要注意模块的输入输出电流参数与目标电池的容量匹配，这类1A输出规格的充电模块，适配容量在500mAh到2000mAh之间的单节锂电池，充电倍率控制在0.5C到1C之间，既保证充电速度，也避免充电电流过大影响电池循环寿命。结构设计时，需要在USB接口周边预留足够的插拔操作空间，保证充电线材插头可以完全插入接口，同时在模块与锂电池之间预留绝缘隔离层，避免电路部分与电池铝塑膜直接接触造成短路风险。模块的PCB板边缘做了圆角处理，避免安装时板边毛刺划伤设备内部的导线或者其他元件，板上的走线宽度根据载流量做了针对性加宽，大电流回路的走线宽度满足1A持续电流的载流要求，减少充电过程中的线路压降与发热。
