DIP-8C双列直插电子元件封装结构

　　在通孔插装类电路板组装场景中，这类双列直插式封装结构是小功率半导体器件、逻辑芯片、模拟信号处理芯片最常用的载体形式，日常接触的消费类电子控制板、工业控制IO板卡、老式家电主控板、电源管理模块上都能见到这类封装的身影，它承担着芯片内部晶圆与外部印制电路板之间的电气连接、物理防护、散热传导三重核心作用。从实际产线组装的角度看，这类封装的引脚采用直插式设计，适配波峰焊、手工焊等多种焊接工艺，相比表贴封装，它的机械连接强度更高，在存在一定振动冲击的工业设备场景中，焊点失效的概率远大于同引脚数的表贴器件，因此很多对可靠性要求较高的工控板卡至今仍会优先选用这类直插封装的器件。设计这类封装结构时，首先要匹配行业通用的引脚间距规范，

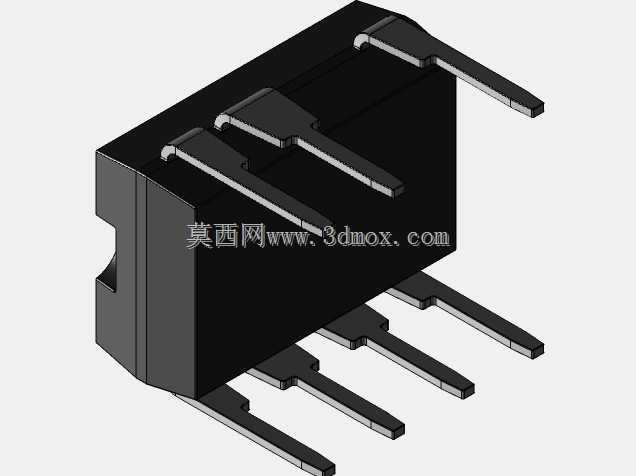

　　也就是行业内通行的0.1英寸标准间距，对应公制尺寸2.54毫米，这个尺寸是所有PCB封装库设计的基准，一旦出现偏差，就会导致器件无法顺利插入PCB的安装孔，直接造成组装故障。引脚的排布采用双列对称布局，从顶部视角观察时，引脚按照逆时针方向依次编号，其中特意省略了第3脚的设计，同时在封装本体上设置了定位用的槽口结构，这个槽口有两个核心作用：一是在人工插件、自动插件机上料时提供防呆定位，避免器件插反造成电路烧毁；二是在维修拆焊时帮助作业人员快速确认引脚序号，不用反复查阅器件手册核对引脚定义。封装本体采用黑色绝缘阻燃工程塑料注塑成型，材料需要满足UL94V-0级阻燃要求，同时具备足够的耐温性能，能够承受波峰焊时260摄氏度左右的高温冲击，

　　不会出现本体变形、引脚移位的问题。引脚部分采用可焊性良好的铜合金基材，表面做镀锡处理，既保证焊接时的润湿性，又能避免长期存放出现氧化导致的虚焊问题，引脚的成型角度经过专门设计，插入PCB后引脚末端会露出板卡背面1-2毫米，焊接后形成的焊点能够同时包裹引脚和PCB焊盘，保证足够的连接强度。从安装边界来看，这类封装在PCB上占用的安装区域需要预留足够的安全距离，本体下方不能布置过高的表贴元件，避免器件插装后与下方元件发生干涉，引脚伸出本体的长度、引脚的宽度都有严格的公差要求，既要保证插件时能够顺利对准焊盘孔，又要避免引脚过细导致的机械强度不足问题。在实际建模过程中，需要严格区分英制和公制尺寸的对应关系，所有控制尺寸以英制为基准，

　　公制尺寸仅作为参考换算值，建模时不能直接以公制换算值作为建模基准，避免累积公差导致最终模型与实际器件尺寸不符。另外还要注意，封装的外形尺寸不包含注塑过程中产生的飞边、浇口残留等工艺余量，这些工艺余量在实际器件上的突出量不会超过0.15毫米，在做PCB布局的干涉检查时，需要把这个工艺余量考虑进去，避免设计的安装间隙过小导致组装干涉。引线的成型尺寸也有明确要求，在封装本体侧面测量的引线宽度、引线之间的间距公差需要控制在合理范围内，引线在成型后要保证共面度，所有引脚的末端处于同一平面，插件时不会出现个别引脚无法插入焊盘孔的问题。这类封装的三维模型在做PCB结构仿真、整机装配干涉检查时作用明显，结构工程师可以直接调用模型核对板卡与周边结构件的间隙，不用等实物打样后再发现干涉问题，能够大幅缩短产品的研发周期，减少打样迭代的次数。
