双位共阳红色数码显示组件结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:493082
  • 双位共阳红色数码显示组件结构设计

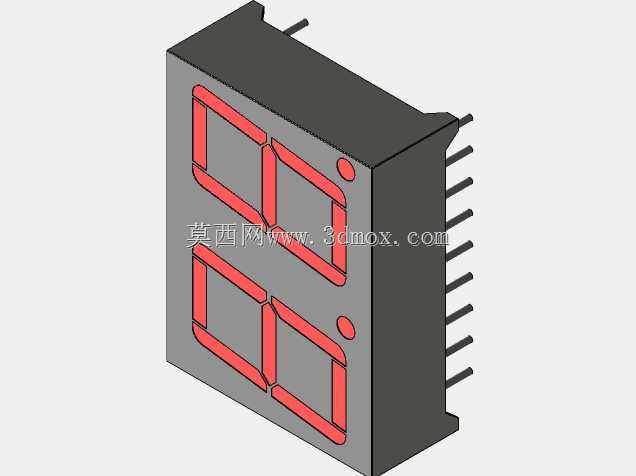

  在工业控制终端、小型计数设备、家电控制面板、测试仪器仪表的人机交互环节,数字显示单元是传递设备运行参数、计数数值、状态代码的核心载体,这款双位数码显示结构的设计,完全围绕板载安装场景的实际需求展开,没有冗余的结构设计,每一处尺寸和结构特征都服务于量产装配与长期可靠运行的要求。

  从实际选型适配的角度看,这类双位显示单元常被用在小型温控器、计数器、电源模块面板、充电桩计费单元、小型工控板的状态显示区,不需要复杂的点阵驱动,仅通过段码电平控制就能实现0-99的数值显示,驱动逻辑简单,不需要占用过多主控芯片的IO资源,对于成本敏感、显示需求简单的设备来说,是性价比极高的显示方案。设计之初就明确了0.56英寸的数字字高,这个尺寸是经过多场景验证的黄金尺寸:在30-50cm的常规操作视距下,数字笔画清晰可辨,不会因为字高过小导致操作人员读数困难,也不会因为字高过大占用过多PCB板面空间,适配绝大多数小型设备的面板开孔尺寸。

  结构设计上,外壳采用耐高温的工程塑料注塑成型,黑色哑光外壳既可以遮挡内部走线与发光芯片的杂散光,提升红色发光段的对比度,也能在波峰焊、回流焊的高温环境下不变形、不褪色,不会因为焊接高温导致外壳翘曲影响引脚共面度。引脚采用标准2.54mm间距直插排布,和通用万用板、量产PCB的标准孔位完全匹配,不需要额外定制孔位,设计人员在绘制PCB时可以直接调用标准封装,减少封装绘制的出错概率。引脚的长度经过精确计算,穿过PCB后露出的长度刚好满足波峰焊的吃锡要求,不会因为引脚过长导致焊盘连锡,也不会因为引脚过短导致焊接强度不足。显示段的表面采用磨砂扩散处理,发光芯片发出的红光经过扩散层后均匀覆盖整个段码区域,不会出现局部亮斑、暗区的问题,从不同角度观察都能清晰识别数字内容,不会因为视角偏移导致段码识别错误。

  安装边界的设计充分考虑了量产装配的效率问题,组件本体的定位凸台和PCB上的定位孔精准适配,插件时可以快速定位,不需要反复调整位置,插件后不会出现本体歪斜的问题,过炉后本体与PCB板面保持平行,和面板的显示窗口贴合紧密,不会出现漏光、偏移的问题。电气特性上匹配低电流驱动要求,常规段电流控制在5-10mA就能达到足够的显示亮度,不需要额外增加大功率驱动电路,直接通过主控芯片的IO口或者小功率三极管就能驱动,降低了整个显示回路的功耗,对于电池供电的便携设备来说,能有效延长设备的续航时间。

  可靠性设计方面,整个组件的封装满足机械坚固耐用的要求,引脚和内部芯片的连接采用高温焊料焊接,经过震动、高低温循环测试后不会出现虚焊、断连的问题,外壳和内部填充的环氧树脂结合紧密,具备不错的防尘、防潮能力,在普通工业车间、民用室内环境下长期使用不会出现内部氧化、发光亮度衰减过快的问题。段码的排布采用标准双位一体布局,小数点位于每位数字的右下角,既可以显示整数数值,也可以通过点亮小数点显示一位小数的数值,适配更多的参数显示场景,比如温度显示、电压显示、计数精度显示等需求。两个显示位的段码采用共用电极的设计,简化了内部走线,减少了引脚数量,降低了焊接的工作量,同时也减少了PCB上的走线占用空间,给板上其他元器件留出更多的布局空间。

  在实际结构建模过程中,每一处倒角、每一个引脚的位置公差都控制在±0.1mm以内,完全匹配行业通用的安装尺寸,设计人员在进行设备结构设计时,可以直接将该模型导入装配体,提前模拟面板开孔、PCB安装位的匹配情况,检查是否和周边元器件存在结构干涉,不需要反复打样验证安装尺寸,能有效缩短产品的开发周期,减少打样迭代的成本。模型还原了产品的所有细节特征,包括外壳的脱模斜度、引脚的倒角、显示段的凹陷深度,导入装配后可以直接用于干涉检查、装配模拟,甚至可以直接用于生成工程图的安装尺寸标注,不需要额外对模型进行修整。
