快熔型陶瓷管带引线保险丝结构设计

　　在低压配电、消费电子控制板、小型工业设备二次回路这类对过流响应速度有明确要求的场景里，快熔类陶瓷管保险丝是不可替代的一次性保护元件，本次呈现的带轴向引线陶瓷管保险丝，核心定位就是应对小空间板载安装的过流防护需求，区别于传统玻璃管保险丝的抗冲击短板，陶瓷壳体本身的耐高温、抗机械震动特性，让它能适配车载电子、工业传感模块这类存在持续小幅震动、短时温升较高的安装环境。

　　从实际功能逻辑来看，这类快熔保险丝的核心作用是在回路出现过载、短路故障时，内部熔丝在毫秒级时间内快速熔断，切断故障回路电流，避免后端的精密芯片、功率器件因为过流出现不可逆烧毁，相比慢熔类保险丝，它的熔丝设计更偏向低I²t耐受值，不会在故障电流爬升阶段出现延迟熔断的问题，尤其适配半导体器件这类耐受浪涌能力极弱的负载保护场景。

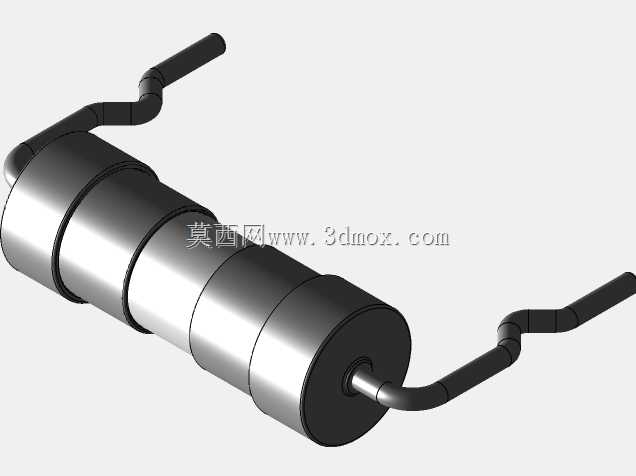

　　设计层面首先要考虑的是壳体与端盖的密封可靠性，陶瓷管两端的金属端盖采用压接封装结构，既要保证内部熔丝腔的密闭性，避免使用环境中的潮气、粉尘进入腔体积聚导致熔丝异常腐蚀，又要保证端盖与陶瓷管壁的结合强度，在遭遇短时大电流冲击产生的内部气压波动时，不会出现端盖脱落、壳体炸裂的问题。两端引出的镀锡引线采用弯折成型结构，引线的线径匹配额定电流下的载流需求，避免引线自身发热传导到熔丝部位导致额定动作温度偏移，引线的弯折半径经过校核，既满足板载插装时的引脚间距适配要求，又不会因为弯折应力导致引线与端盖的连接部位出现断裂、接触电阻增大的问题。

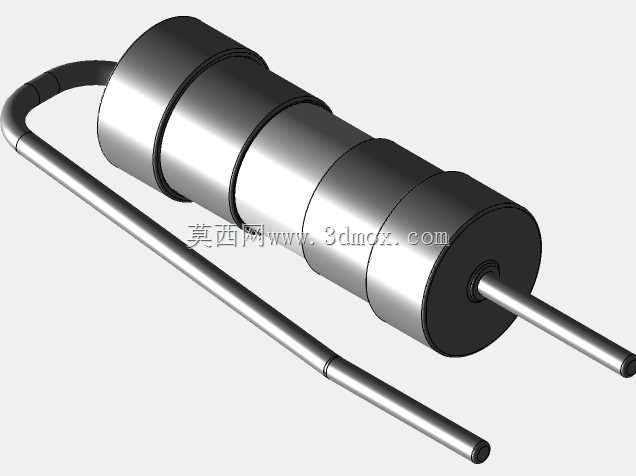

　　尺寸边界上，这款保险丝的管体直径为4mm，管体总长度11mm，属于行业内通用的小型化尺寸规格，安装时在PCB板上预留的引脚孔位间距可以按照10-12mm的范围设计，管体自身的径向安装间隙需要预留至少0.5mm，避免管体与周边贴片元件出现接触，因为保险丝熔断瞬间管体表面会出现短时温升，预留间隙既能防止热量传递给周边不耐温元件，也能避免安装应力挤压陶瓷管导致壳体隐裂。轴向引线的长度可以根据实际安装场景做裁剪，但裁剪位置距离端盖的最小距离不能小于3mm，防止裁剪时的机械应力传导到端盖压接位置，破坏密封结构。

　　建模过程中需要重点还原几个影响实际装配的细节：一是陶瓷管外壁与金属端盖的配合台阶，端盖的压接深度要控制在1mm左右，过深会压缩内部熔丝的安装空间，过浅则会导致压接强度不足；二是内部熔丝的张紧度，熔丝两端焊接在端盖内侧时不能处于过度拉伸状态，否则在高低温循环环境下，熔丝会因为热胀冷缩出现应力断裂，引发误熔断；三是引线与端盖的焊接部位，要保证焊料填充饱满，避免出现虚焊导致接触电阻超标，在长期通流过程中出现异常发热。

　　实际选型应用时，这类保险丝需要匹配回路的额定工作电压、额定工作电流，同时要校核故障状态下的预期短路电流，确保保险丝的分断能力大于回路最大预期短路电流，避免熔断过程中出现拉弧、持续导通的问题。在PCB布局时，要尽量将保险丝布置在回路的进线端，周边避免布置对温度敏感的精密元件，同时要保证保险丝周边没有易燃材质，满足安规设计中的防火间距要求。对于存在短时启动浪涌的回路，不能盲目选用快熔保险丝，需要核算浪涌电流的I²t值，确保浪涌能量不会导致保险丝出现误动作，而在半导体负载、精密传感回路这类对过流极度敏感的场景，快熔陶瓷管保险丝的响应速度优势才能完全发挥，在故障电流尚未攀升到损坏器件的阈值前就完成回路切断。
