TO-220封装器件配套铝制散热基座

　　在中小功率电子设备的结构设计环节，TO-220封装的功率器件是极为常见的发热源，涵盖线性稳压器、中小功率MOS管、双向晶闸管、整流桥堆等品类，这类器件工作时的结温直接决定整机的长期运行可靠性，一旦散热路径设计不合理，轻则出现器件参数漂移、输出纹波超标，重则引发热击穿导致整机失效，而配套的专用散热器就是热路径上的核心导热载体。这款适配TO-220外壳的冷却散热器，就是针对这类直插式功率器件的安装场景开发的结构件，日常选型中常被应用在开关电源模块、小型工控驱动板、车载逆变电路、家用小功率电器控制板等场景中，承担把器件芯片产生的热量快速传导到空气中的作用，避免器件结温超出额定工作范围。从结构设计逻辑来看，

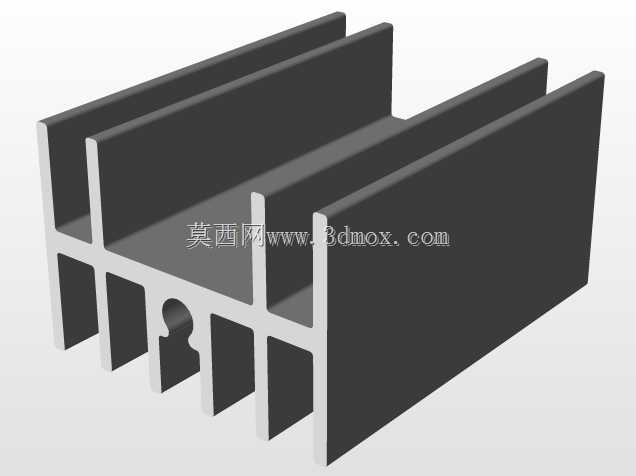

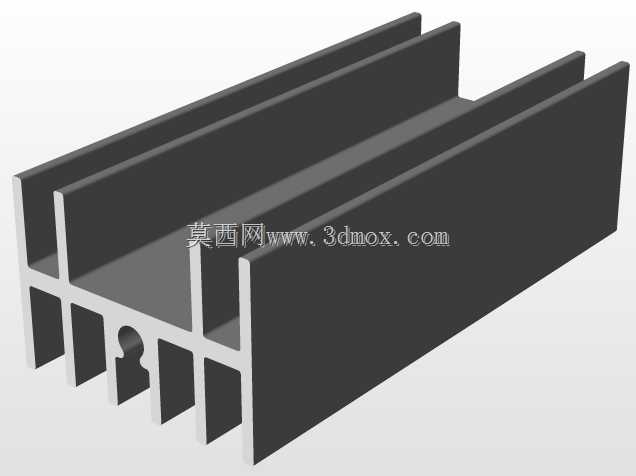

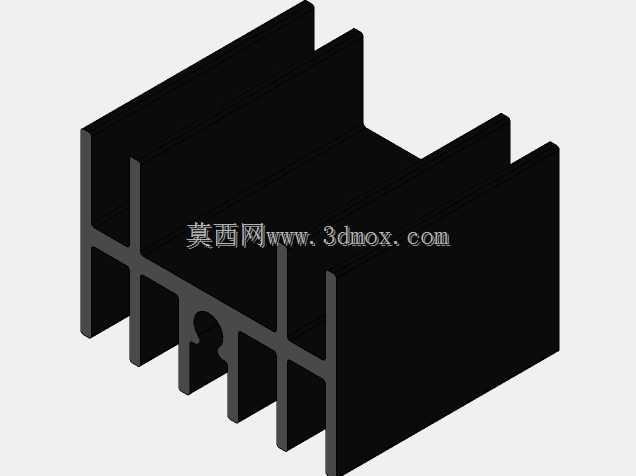

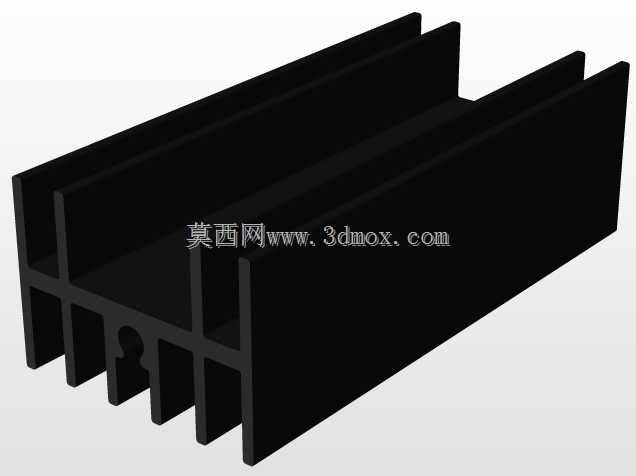

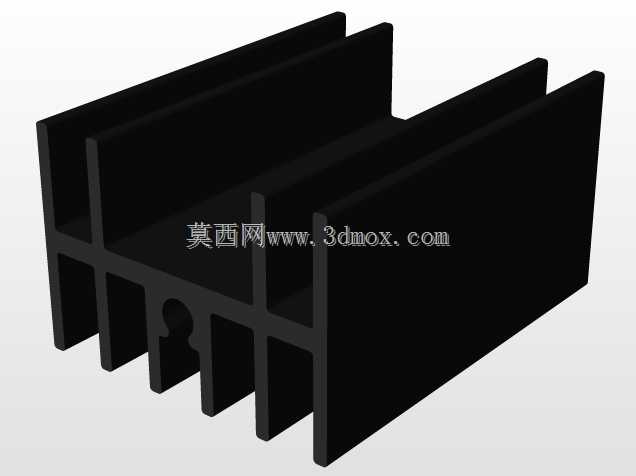

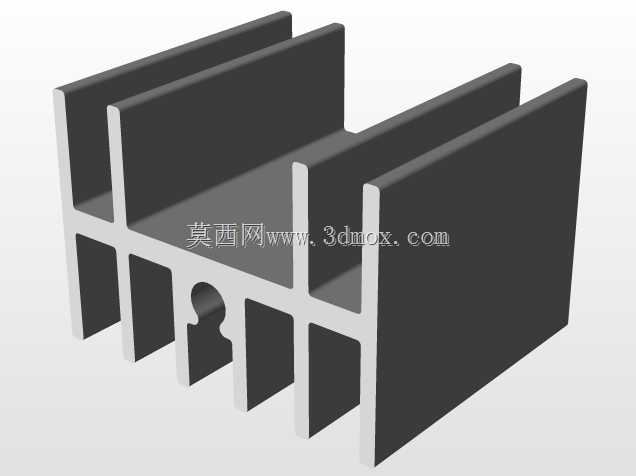

　　这款散热器采用挤压铝型材一体成型工艺，基材选用导热性优异的铝合金材料，整体为梳齿状鳍片结构，主体基座部分预留了与TO-220器件封装尺寸匹配的安装接触面，接触面做了平整处理，实际装配时只需在器件与基座接触面之间涂覆薄薄一层导热硅脂，填充微观层面的空气间隙，就能有效降低接触热阻，让器件热量快速传导到整个散热器本体。鳍片部分采用等间距平行排布设计，既保证了足够的散热表面积，又不会因为鳍片过密导致自然对流下的风阻过大，在无强制风冷的自然散热场景下，也能形成顺畅的冷热空气对流通道，把鳍片上的热量持续带走。基座上预留的安装卡位是专门匹配TO-220封装的固定孔位设计的，安装时不需要额外做结构适配，直接用标准螺丝加绝缘垫片就能把器件牢牢固定在散热器上，同时绝缘垫片可以避免器件引脚与散热器导通引发的电路短路问题，适配绝大多数直插TO-220封装器件的安装公差。从安装边界来看，这款散热器的整体外形尺寸控制得非常紧凑，不会占用PCB板上过多的布局空间，鳍片的高度经过优化，既保证了足够的散热面积满足15W以内功率器件的散热需求，又不会因为高度过高导致在小型壳体内部出现装配干涉，基座的厚度经过热阻仿真优化，不会因为基座过薄导致热量在基座部分横向传导受阻，也不会因为基座过厚造成材料浪费、整体重量超标。在实际工程选型中，这类散热器的散热能力需要匹配器件的实际耗散功率，通常自然对流条件下，

　　这款散热器的热阻可以满足常规中小功率TO-220器件的温升要求，当设备内部有轻微空气流动时，散热效率还能进一步提升。设计这类散热器的时候，需要重点考量几个核心维度：首先是基座与器件接触面的平面度，平面度公差控制在合理范围内才能保证接触热阻足够低；其次是鳍片的厚度与间距比，自然散热场景下鳍片间距不能过小，否则对流不畅反而会降低散热效率；再者是安装孔位的位置公差，必须严格匹配TO-220封装的固定孔距，避免装配时出现孔位错位无法安装的问题；最后是型材的材质导热系数，不同牌号的铝合金导热性能有差异，需要根据实际散热需求选择对应牌号的基材，平衡成本与散热性能。很多新手结构工程师在选型这类散热器时，容易陷入“鳍片越多散热越好”的误区，

　　实际上在自然对流场景下，过密的鳍片会阻碍空气在鳍片间的流动，热量积在鳍片缝隙里无法散出，反而会让整体热阻升高，这款散热器的鳍片间距就是经过多轮热仿真验证的最优值，在有限的外形尺寸下实现了散热效率的最大化。另外，散热器的表面处理也会影响散热效果，常规的黑色阳极氧化处理可以提升表面的辐射散热能力，在自然对流场景下能进一步降低整体热阻，这也是这类小功率散热器常做黑色氧化处理的核心原因。在PCB布局时，这款散热器的安装位置需要尽量避开周边的高热敏感器件，比如电解电容、精密采样电阻等，避免散热器的辐射热量影响这类器件的工作精度，同时要保证散热器鳍片的方向与设备内部的空气流动方向平行，最大化对流换热效率。对于三维建模从业者来说，还原这类散热器模型的时候，不能只做外形的大致轮廓，需要把安装卡位的细节、鳍片的倒角、基座的安装孔位都准确还原，否则导出的模型在做结构装配干涉检查时会出现偏差，导致实际加工装配时出现问题。
