低压小电流线性电源用插针式变压器

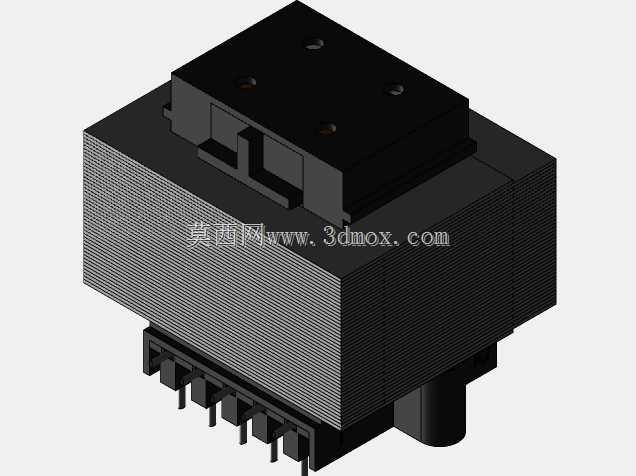

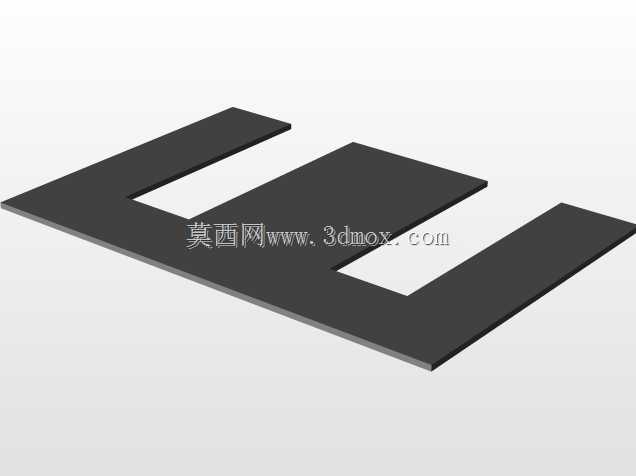

　　这类插针式变压器主要面向低压小电流供电场景，常见于民用电子设备、工业控制辅助回路、小型仪器仪表的线性稳压前端，承担电网侧高压到低压侧的电压转换、电气隔离功能，相比开关电源配套的高频变压器，它的输出纹波更小，抗干扰能力更强，在对供电纯净度有要求的模拟信号采集回路、小功率传感器供电场景中应用十分广泛。从结构设计来看，整体采用EI型铁芯叠片结构，铁芯部分通过硅钢片交错叠压降低空载损耗，外层做绝缘浸漆处理，既可以固定叠片避免运行中产生振动噪音，也能提升绕组与铁芯之间的绝缘强度，适配常规工业环境的温湿度使用要求。顶部的黑色绝缘端盖采用卡扣式结构与铁芯主体固定，端盖上预留的四个安装孔可以直接通过螺丝将变压器固定在设备内部的安装支架上，

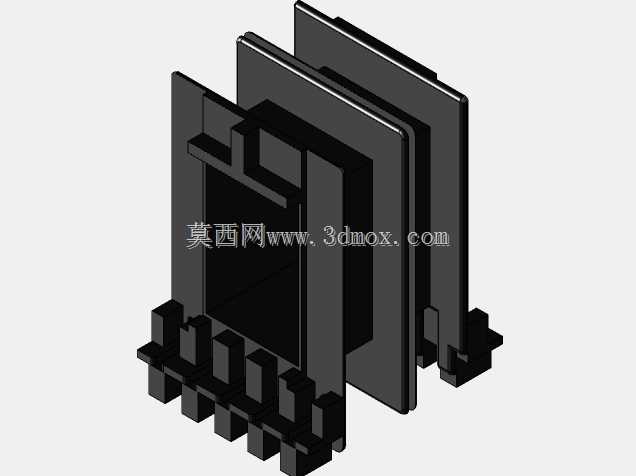

　　不需要额外设计复杂的固定结构，端盖同时覆盖绕组上端的接线位置，避免装配过程中异物触碰绕组造成绝缘破损。底部的直插式引脚采用标准间距设计，能够直接匹配常规PCB板的焊盘孔径，装配时可以直接插入波峰焊工序完成焊接，不需要额外的接线端子转接，能有效降低批量装配的人工成本，引脚与绕组引出线之间采用压接加焊锡的连接方式，避免长期使用后接触电阻增大导致的发热问题。设计过程中需要重点考虑几个边界条件：首先是安装尺寸的匹配，铁芯的长宽高尺寸需要适配常规小功率电源的内部安装空间，底部引脚的伸出长度要满足PCB板焊接后的机械强度要求，引脚的位置公差需要控制在±0.2mm以内，避免批量生产时出现插装困难的问题；其次是电气间隙的预留，绕组之间、

　　绕组与铁芯之间的绝缘层厚度需要满足对应耐压等级的要求，端盖的爬电距离设计要符合低压电器的安全规范，避免长期使用后出现绝缘击穿的风险；另外还要考虑运行中的发热问题，绕组的线径选择需要匹配额定输出电流的载流量，铁芯的叠片厚度要对应额定功率下的磁通密度，避免空载电流过大导致的空载温升超标，浸漆工艺的参数也要控制合理，既要保证绝缘漆充分渗透到绕组缝隙中，也不能因为浸漆过厚影响整体的散热效果。实际选型应用时，需要根据后端线性稳压器的输入电压要求选择对应的变比，根据负载的总功率选择对应的额定容量，同时要核算安装空间内的散热条件，如果是密闭式设备外壳，需要适当降额使用，避免长期满负荷运行导致温升过高缩短使用寿命。

　　这类变压器的结构设计经过了长期的市场验证，结构成熟可靠，装配工艺简单，在小功率线性供电场景中是性价比极高的电磁转换元件，建模过程中需要重点还原铁芯叠片的纹理特征、顶部端盖的卡扣结构、底部引脚的位置尺寸，确保模型能够直接用于设备内部的结构干涉检查、安装模拟，不需要二次调整尺寸参数。
