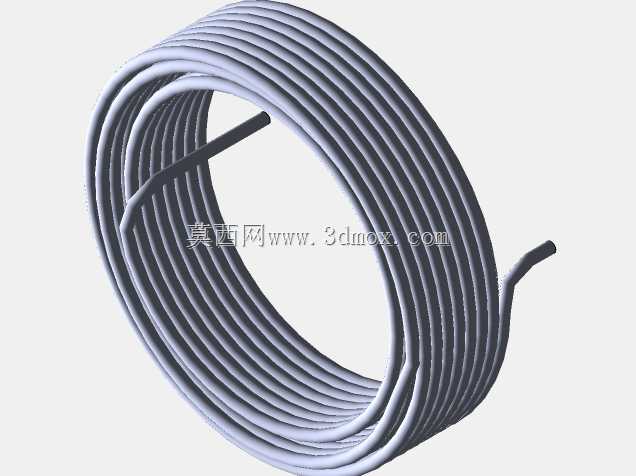

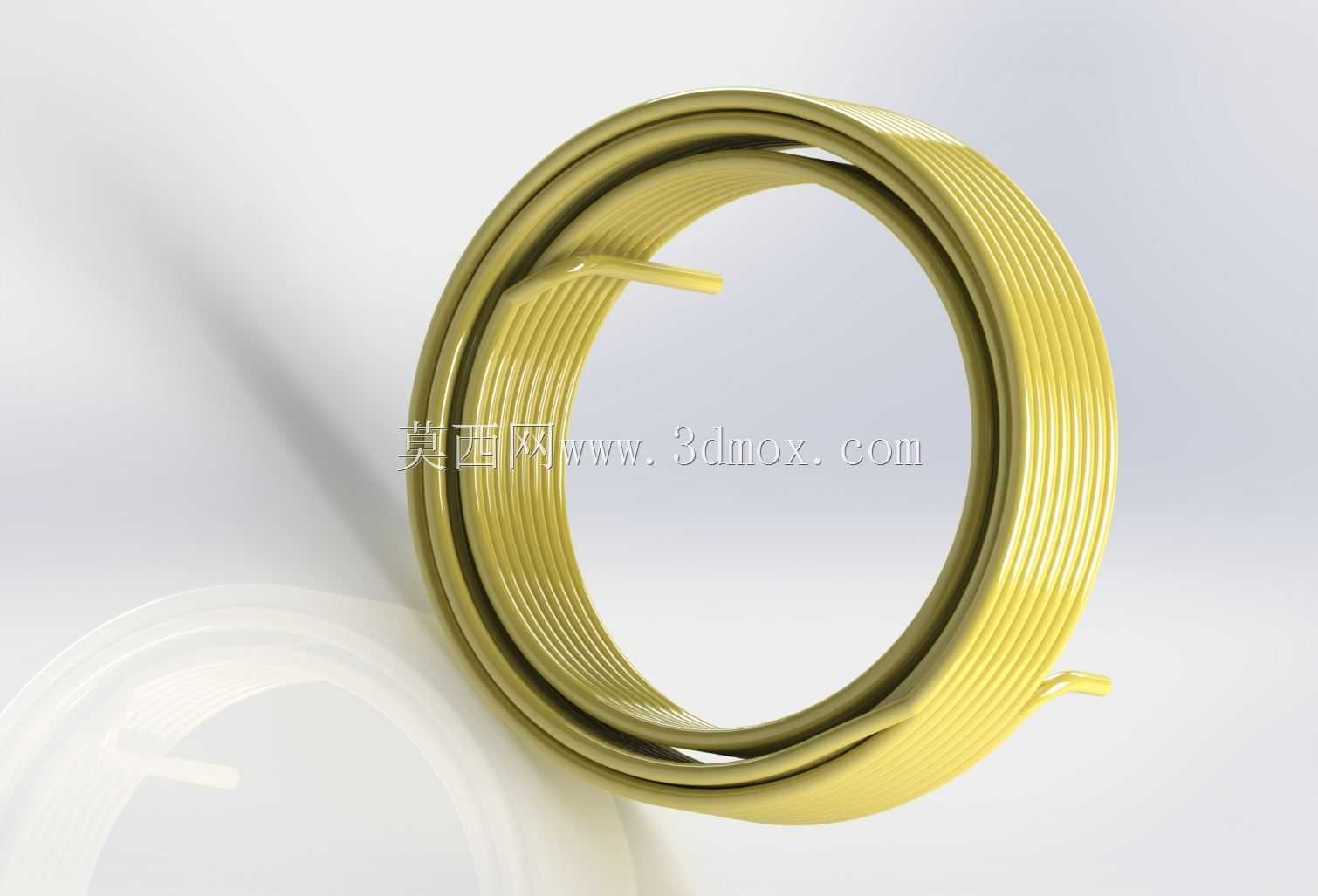

多层绕制环形电感线圈结构设计

项目分类:变压器/电感器 发布时间:2022-01-04 ID:493544
  • 多层绕制环形电感线圈结构设计
  • 多层绕制环形电感线圈结构设计
  • 多层绕制环形电感线圈结构设计

  这类多层环形绕制的电感线圈,是电力电子、高频通讯设备、开关电源模块里的核心无源电磁构件,日常做电源板卡EMI滤波、DC-DC回路储能、功率因数校正电路的选型时,这类结构的电感出现频率极高,相比单层绕制的同规格电感,多层密绕的结构能在有限的环形安装空间内获得更高的电感量,同时环形闭合磁路的结构能大幅降低漏磁,减少对板卡上周边敏感信号线路的电磁干扰,在小体积高密度安装的工控板卡、车载电控单元、消费类电源适配器里应用十分广泛。

  从实际设计逻辑来看,这款线圈采用多股漆包线并绕多层堆叠的绕制方式,绕制过程中严格控制每层线匝的排布间隙,避免层间线匝交叉错位导致的层间耐压不足问题,线圈两端预留的引出端长度经过适配校准,刚好匹配常规PCB板上插件焊盘的焊接距离,不需要二次剪线加工就能直接完成波峰焊工序,能有效降低生产线的加工工时。线圈整体的环形轮廓没有突出的棱角结构,绕制完成后外层的漆包线排列整齐,外层不需要额外包裹绝缘胶带就能满足基础的绝缘防护要求,部分对绝缘等级有更高要求的使用场景,也可以直接在这个结构基础上增加环氧包封层,不需要调整内部绕线的排布参数。

  从安装边界的尺寸适配角度来说,这款线圈的环形内径预留了足够的穿装空间,既可以直接通过卡扣固定在PCB板的预留安装位上,也可以穿过固定螺栓完成在金属安装基座上的固定,不会因为内径尺寸不足导致固定件无法穿装。线圈的整体外径控制在常规功率电感的通用安装尺寸区间内,替换同参数规格的其他类型电感时,不需要调整板卡上的安装孔位和周边元件的布局,能直接完成BOM表的元件替换,降低产品改型的设计成本。线圈的轴向厚度经过优化,多层绕制时通过调整每层的匝数分配,避免了轴向尺寸超差导致的板卡装配时与外壳干涉的问题,在薄型电源、小型化电控模块的狭窄安装空间内也能顺利装配。

  在功能特性的匹配上,这种多层密绕的环形结构,相比棒状电感的开放式磁路,能有效降低工作状态下的电磁辐射,在做设备EMC测试时,更容易通过传导发射和辐射发射的相关标准要求,减少后期整改时额外增加磁珠、滤波电容的成本。绕线采用的多股并绕方式,能有效降低高频工作状态下的集肤效应带来的绕组损耗,提升电感在高频开关回路下的工作效率,降低元件自身的发热量,在密闭无主动散热的小型设备壳体内,也能保持稳定的工作温度,不会因为过热导致漆包线绝缘层老化失效。线圈两端的引出端采用去漆搪锡处理,焊接时的上锡速度快,不会出现虚焊、假焊的问题,能提升批量生产时的焊接良率。

  实际选型应用时,这类结构的电感需要根据回路的工作电流、工作频率、目标电感量参数调整线径、绕制匝数和磁环的材质参数,这个三维结构模型完整还原了多层绕线的排布方式、引出端的角度位置、整体的轮廓尺寸,在做板卡布局的干涉检查、装配工艺模拟时,可以直接导入装配环境完成空间校验,不需要重新构建绕线的细节模型,能大幅缩短结构设计阶段的建模时间。绕线层之间的间隙、每层的匝数排布都按照实际生产的绕制工艺做了还原,模拟装配时可以准确预判绕线部分与周边元件的安全绝缘距离,避免设计阶段因为模型简化导致的距离不足、装配干涉等问题,提升设计一次成功率。
