输送机传动防护机壳三维结构设计

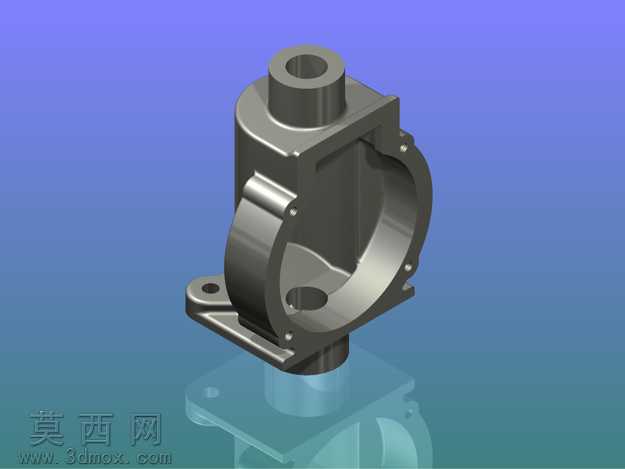

本作品为输送机配套的传动防护机壳三维建模作品，建模过程依托主流三维机械设计软件完成，整体采用自底向上结合特征建模的思路开展设计。建模初期先梳理机壳的功能定位：该部件作为输送机传动端的核心承载防护构件，需要容纳传动组件、提供安装定位基准、隔绝外界杂物侵入传动区域，同时兼顾结构强度与装配便利性。建模阶段首先绘制各安装端面的二维草图，精准定位上下轴孔的同轴度、侧端法兰的安装孔位分布、底部安装支脚的固定孔位置，通过拉伸、旋转特征构建壳体的基础基体，随后对壳体的腔体部分进行抽壳处理，预留出传动组件的容纳空间，针对法兰连接位置、轴孔支撑位置做加厚处理，保障部件的结构强度。细节建模阶段，对各安装孔位做沉头孔、倒角特征处理，避免装配时出现干涉，对壳体的转角位置做铸造圆角设计，符合铸件的生产工艺要求，同时减少应力集中风险。材质与渲染阶段，为模型赋予金属铸件材质，调整材质的粗糙度、金属度参数，还原铸铁机壳的哑光金属质感，渲染时采用蓝紫渐变背景突出模型主体，通过多角度布光展现壳体的内外结构特征，清晰呈现腔体轮廓、安装支脚、侧端法兰、上下轴伸结构的细节。结构设计上，该壳体采用分体式法兰连接结构，侧端大尺寸法兰用于配合端盖实现腔体密封，上下同轴的轴孔用于穿设传动转轴，底部带安装孔的支脚用于将整个壳体固定在输送机机架上，顶部的凸台轴孔用于适配输入轴的安装定位，壳体外侧的加强筋结构有效提升了整体刚性，避免传动过程中出现壳体形变。整个建模过程严格遵循机械设计的公差配合要求，各安装面的平面度、轴孔的同轴度均符合输送机部件的设计规范，模型可直接用于后续的工程图导出、装配干涉检查、有限元结构分析等工作，能够为输送机的传动系统设计提供精准的三维数字模型支撑。
