尼尔式活络输送分拣机械结构设计

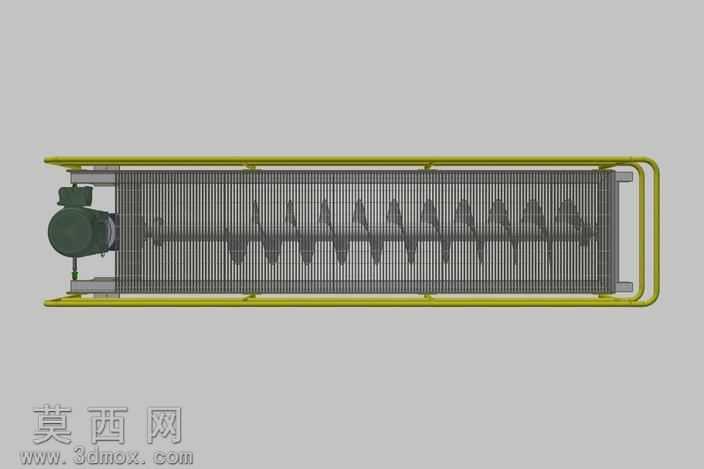

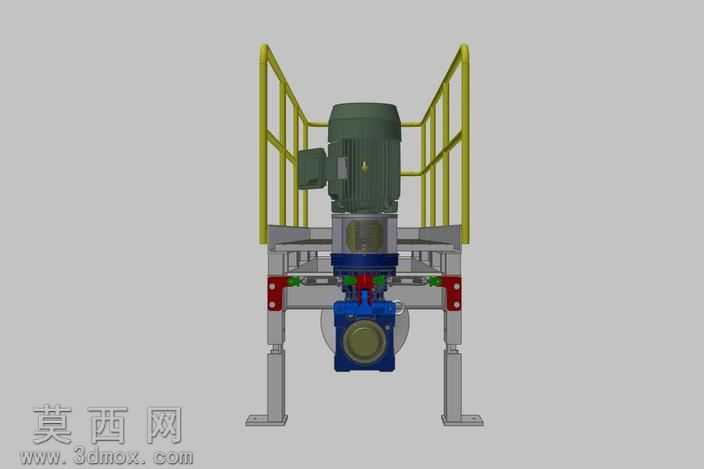

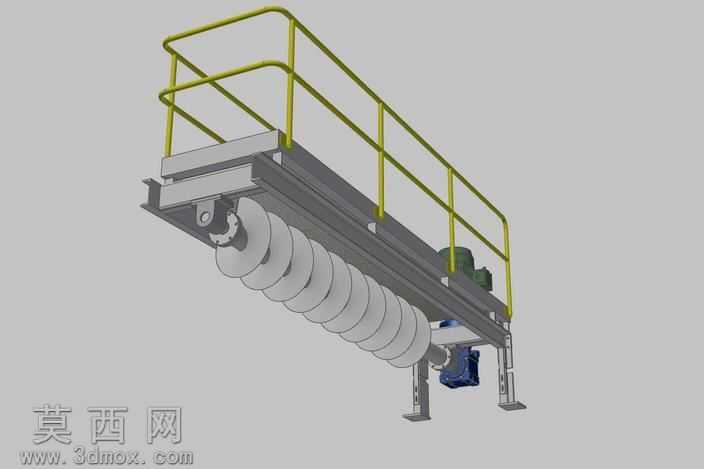

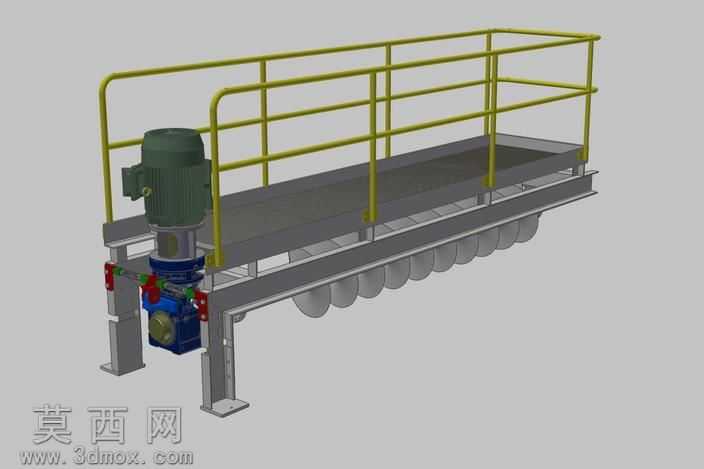

本作品为针对散料连续输送分拣场景设计的活络输送机械三维模型，建模过程中以实际工况需求为核心导向，先完成整体方案的布局推演，确定长条形卧式的整体构型，匹配生产线连续作业的空间适配要求。建模阶段先搭建核心传动主轴的基准轴线，沿轴线等距阵列排布带倾斜角度的螺旋拨料叶片，每片叶片的扭转角度经过反复校准，确保拨送物料时不会出现卡滞、堆积的问题，叶片与主轴的连接部位做了加厚过渡处理，还原实际加工中的焊接加强结构，避免应力集中导致的部件损坏。模型左侧的动力端完整还原了驱动电机、减速连接座、密封端盖的装配关系，电机外壳的散热筋、接线盒、安装固定脚都做了精细化建模，减速座与主轴的连接部位预留了键槽、轴承位的细节结构，还原真实的动力传递路径。外围的防护框架采用圆管弯折成型的双边护栏结构，护栏沿设备长度方向通长布置，上下设置多道横向连接杆件提升框架整体刚性，框架底部设计了可调式支撑脚结构，可根据现场安装地面的平整度调整设备水平度，保障运行稳定性。设备主体的输送工作面采用栅格状筛网结构，栅格间隙经过尺寸核算，可在输送过程中完成小粒径杂质的筛分落料，实现输送与初步分拣的功能集成。材质渲染阶段，为螺旋叶片、主轴等受力部件赋予哑光金属钢材材质，还原金属部件的磨砂质感与轻微反光特性；为驱动电机外壳赋予深灰铸铁材质，表现铸件的粗糙表面肌理；为外围防护框架赋予亮黄色金属漆材质，匹配工业设备安全防护色的视觉要求；为栅格筛网赋予细金属网材质，通过半透明纹理表现筛网的通透特性。设计过程中充分考虑部件的装配干涉问题，所有运动部件与固定框架之间都预留了合理的安全间隙，各连接部位的螺栓、固定卡扣等标准件都按照实际装配位置排布，完整还原设备的总装逻辑，可直接用于结构验证、作业演示以及生产加工的参考依据。
