便携钻头收纳工具箱三维结构设计

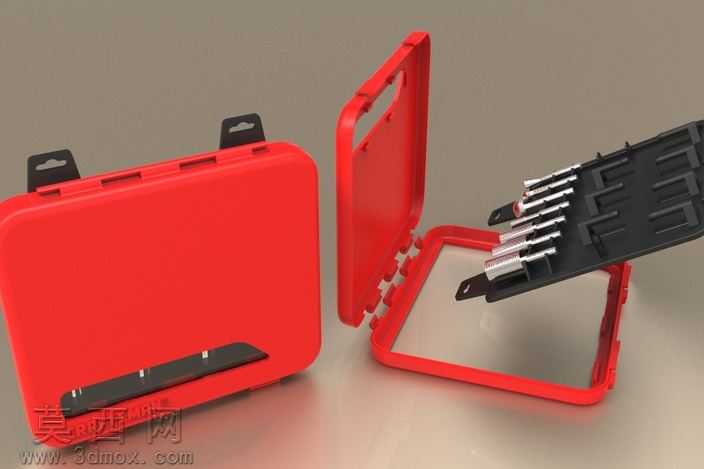

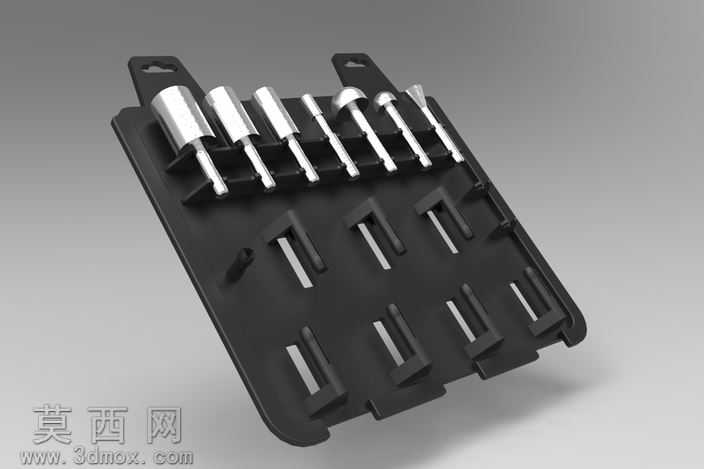

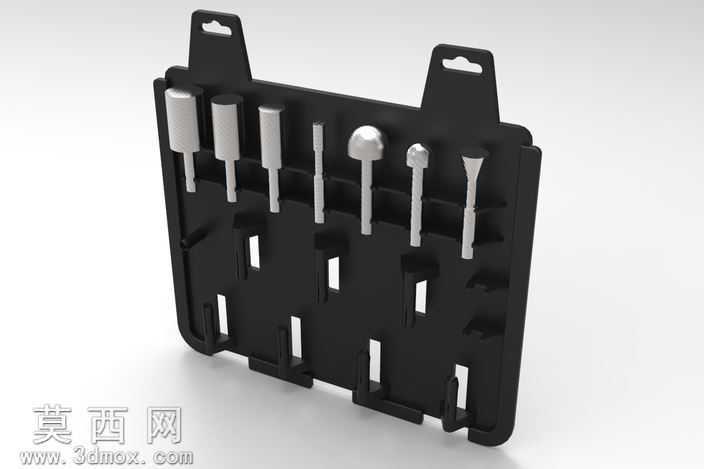

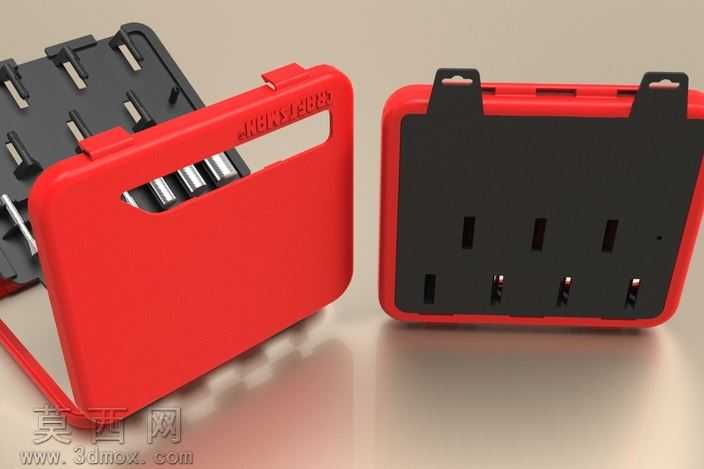

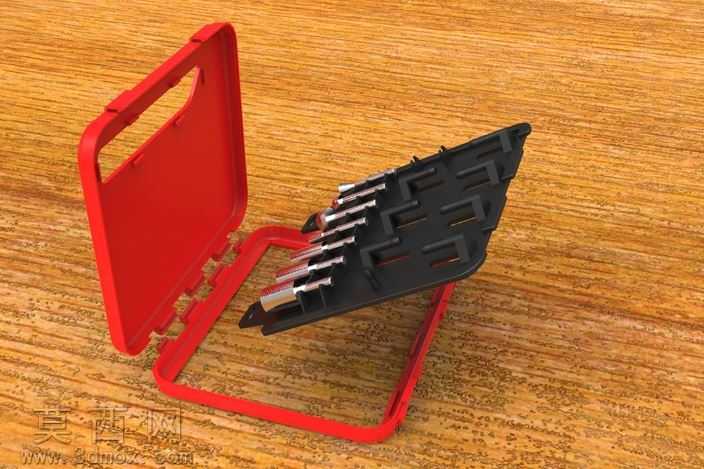

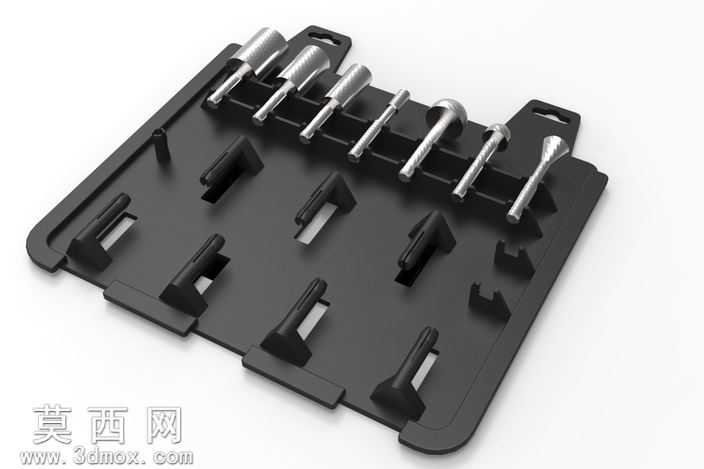

本作品为便携钻头收纳工具箱的三维建模设计，整体采用硬质工程塑料作为主体材质，建模过程中通过三维软件完成全参数化结构搭建，先绘制上下壳体的基础轮廓草图，通过拉伸、抽壳命令构建出盒体的基础腔体，再对壳体边缘做圆角过渡处理，避免尖锐棱角带来的使用安全隐患。外观上采用醒目的红色作为盒体主色调，搭配黑色的内置卡位与锁扣部件，渲染阶段为塑料材质添加了细微的磨砂质感，还原真实工程塑料的表面触感，同时通过光影调整突出壳体的厚度与结构强度，内置的钻头卡位采用黑色硬质塑料材质，渲染时做了轻微的哑光处理，与红色盒体形成清晰的视觉区分。结构设计上，上下盒体采用侧边连体铰链结构，建模时精准还原了铰链的转动配合间隙，保证盒体开合顺畅无卡顿，盒盖外侧设置了两个对称的弹性卡扣，通过卡扣与下盒体的卡槽配合实现闭合锁止，避免携带过程中盒体意外开启导致工具散落。内置的工具托架设计了多组不同规格的卡位槽，可适配不同直径的钻头与小型手动工具，卡位槽的尺寸经过参数化调整，能够紧密夹持工具，避免携带过程中工具晃动碰撞，托架与盒体之间设置了定位卡槽，可将托架稳定固定在盒体内部，取出时也可轻松拆卸。设计思路围绕便携实用的核心需求展开，整体造型紧凑小巧，盒体侧边设置了一体化的提手结构，无需额外加装配件即可方便携带，建模过程中对所有配合尺寸做了公差预留，保证各部件装配后无干涉，同时还原了专利设计中的所有细节结构，虽然原设计标注尺寸存在一定偏差，但建模时通过结构逻辑校准了各部件的比例关系，确保整体结构合理，可直接用于3D打印验证或注塑开模参考，内置卡位可根据需求替换调整，适配不同类型的小型工具收纳需求，兼顾了实用性与结构可靠性。
