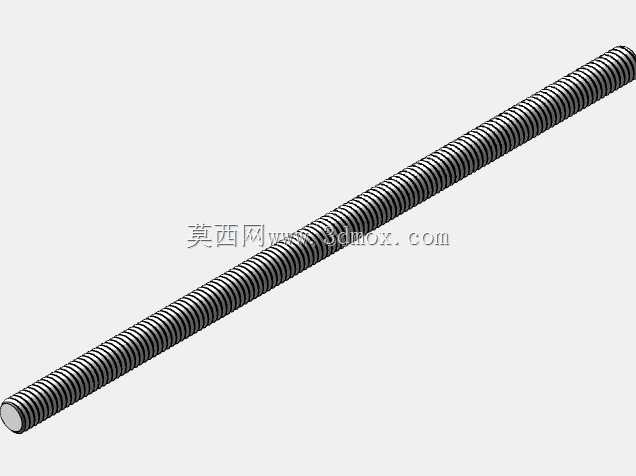

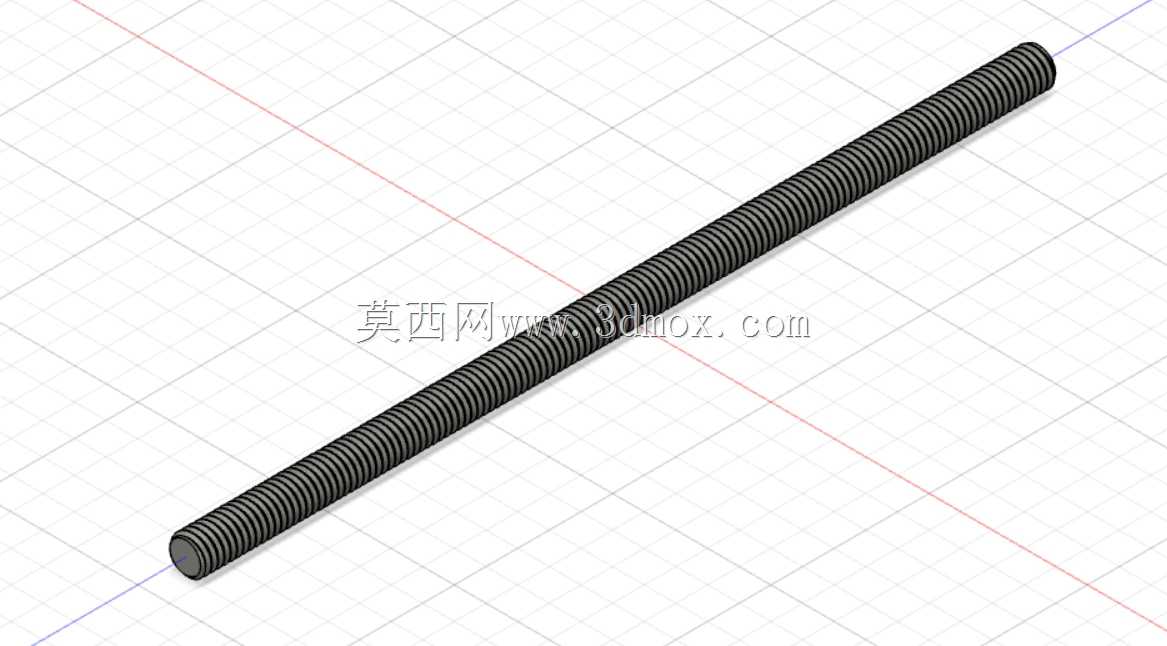

M6×135全螺纹双头螺栓结构设计

项目分类:通用五金配件 发布时间:2022-01-04 ID:493281
  • M6×135全螺纹双头螺栓结构设计
  • M6×135全螺纹双头螺栓结构设计

  在各类机电设备装配、钢结构辅件连接、工装夹具搭建场景里,小规格长行程螺纹紧固件的选用一直是结构设计里容易被忽略却直接影响装配可靠性的环节,M6规格的135mm长度全螺纹双头螺柱,就是针对薄型叠层构件连接、间距可调式安装工位开发的典型紧固件。日常做设备改型或者非标工装设计时,经常会遇到两个被连接件总厚度超过普通内六角螺栓有效啮合长度,同时安装空间受限无法从双侧穿入螺母加螺栓的工况,这时候等长全螺纹的双头螺柱就能发挥作用:两端都可以旋入螺母或者内螺纹孔,杆身全程带螺纹的设计,也让螺母的固定位置可以沿着杆长任意调整,不用像部分螺纹螺柱那样受无螺纹杆段长度的限制,适配不同叠层厚度的装夹需求。

  从实际功能特性来看,这款M6螺柱的螺纹采用普通粗牙6g公差等级,和常规M6螺母、内螺纹孔的适配性极强,不需要定制特殊规格的配合件,现场装配时普通的呆扳手、活动扳手就能完成锁紧操作,不需要专用工装。杆身全长布齿的设计,除了调整安装位置灵活之外,还能在需要多点位锁紧的场景下,搭配多个锁紧螺母实现防松,比如在传感器安装支架、轻型管线固定架的装配中,可以在支架两侧各装一个螺母做背紧,抵消设备运行带来的振动松脱风险,比单螺母固定的抗振性能提升不少。

  做这款螺柱的三维建模时,首先要明确安装边界条件:M6粗牙螺纹的公称直径6mm,螺距1mm,建模时螺纹牙型采用等边三角形基础上做牙顶圆弧过渡,还原实际冷镦加工后的牙型轮廓,避免建模时牙顶尖锐导致的3D打印或者数控加工时出现应力集中问题。杆身总长度控制在135mm,两端的螺纹起始位置做1.5倍螺距的导入倒角,方便装配时螺母顺利旋入,不会出现首牙错扣的问题。建模过程中要注意全螺纹段的同轴度控制,整个杆身的圆柱度公差控制在0.05mm以内,避免长杆加工时出现的弯曲变形导致装配时螺母卡滞,实际生产中这类长径比超过20的小规格螺柱,冷镦成型后都要做校直工序,三维建模时也要把直线度的形位公差要求在模型特征里体现,方便后续出工程图时直接标注。

  从应用场景延伸来看,这类小规格长双头螺柱除了常规的设备装配之外,在3D打印机的型材框架搭建、小型自动化设备的调节支脚、实验室测试工装的试样固定工位都有大量使用。比如做桌面级3D打印机的热床调平结构时,就可以用这类长螺柱配合弹簧和调节螺母,实现热床平台的高度微调,全螺纹的设计让调节行程可以覆盖整个杆长,比短螺栓加垫片的调节范围大很多。在轻型输送线的护栏安装中,这类螺柱可以穿过型材的T型槽,两端用螺母固定护栏支架,安装时可以根据输送物料的高度随意调整护栏的固定位置,不需要重新打孔,大幅降低现场安装的工作量。

  设计这类紧固件的时候,还要考虑实际装配的容错空间,杆身两端的倒角不能太小,否则装配时对准内螺纹孔的难度会增加,尤其是在盲孔安装场景下,过小的倒角很容易把螺纹牙型磕坏,导致螺柱报废。螺纹的收尾段也要做合理的退刀结构,虽然全螺纹螺柱采用滚丝工艺加工没有明显退刀槽,但建模时要在两端距离端面2mm的位置做螺纹牙高的渐消处理,还原实际加工的螺纹收尾形态,避免模型导入装配体时和配合件出现干涉。另外,做结构选型时要注意,这类全螺纹螺柱的抗拉强度和同规格的部分螺纹螺柱相比,因为没有光杆段的截面增强,在承受冲击载荷的场景下要核算杆身的最小截面拉应力,M6螺纹的小径约4.918mm,核算静载拉力时要以小径截面为计算基准,避免选型时出现强度不足的问题。在有腐蚀风险的使用场景下,这类螺柱通常会做镀锌或者达克罗表面处理,建模时也可以根据表面处理的要求调整模型的外观材质属性,方便做整机的渲染展示时还原真实的零件质感。
