全参数金属氧化物压敏电阻三维设计

　　在消费电子、工业控制、电力配电这类需要做浪涌过压防护的电路设计场景里，金属氧化物压敏电阻是板级防护里出镜率极高的被动元件，日常做PCB布局、整机结构件干涉检查的时候，经常因为元件库的模型尺寸不准、引脚位置偏差，导致后期打样出现元件贴装偏移、和周边结构件顶死的问题，这个全参数化的压敏电阻模型，就是针对这类工程痛点搭建的。

　　从实际电路应用的角度看，这类直插式MOV主要并联在交流电源输入端口、信号接口的前端，当线路里出现雷击浪涌、操作过压这类瞬时高压脉冲时，元件的阻抗会急剧下降，把浪涌电流泄放到地，把后端电路的电压钳位在安全范围内，避免主控芯片、功率器件被瞬时高压击穿。不同于普通的固定阻值电阻，压敏电阻的非线性伏安特性决定了它在常态下只有微安级的漏电流，几乎不会消耗电路功率，只有过压触发的微秒级时间窗口内才会导通泄流，是板级防护里成本和可靠性平衡得较好的方案。

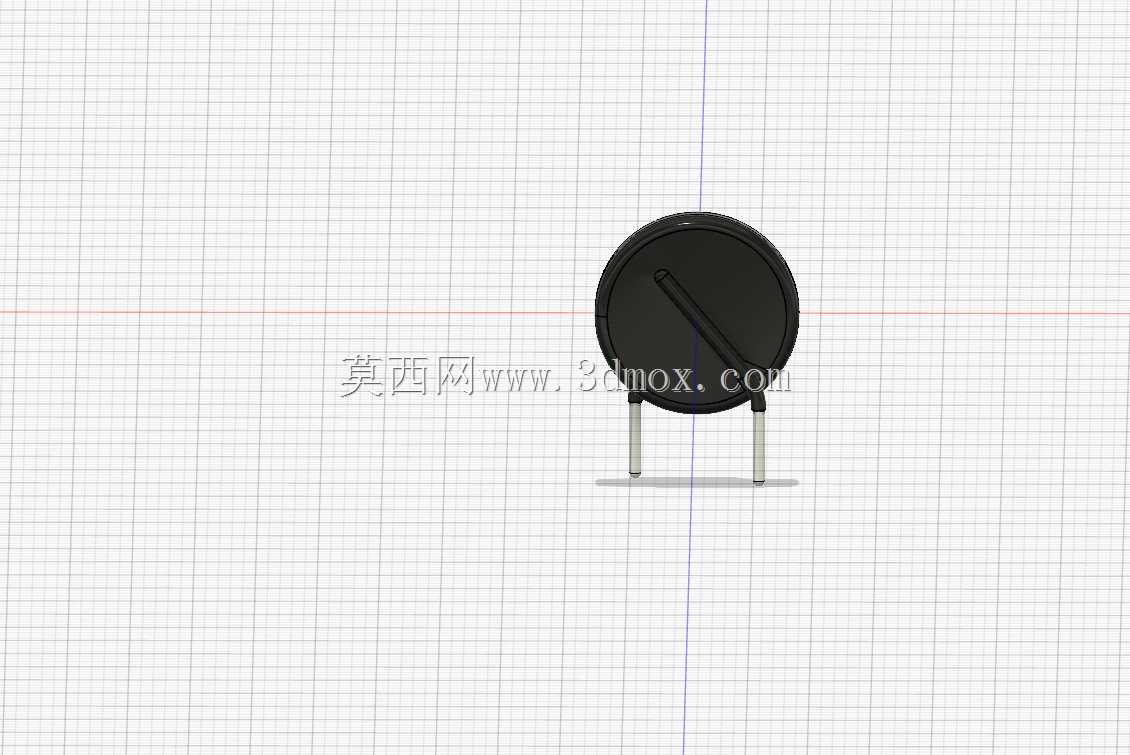

　　做这个模型的设计思路，完全是顺着电子结构设计的实际需求走的，没有做过度简化的示意性建模。首先是主体的环氧包封层，还原了量产直插MOV常见的圆形薄饼状外形，边缘做了符合实际生产工艺的小圆角过渡，没有生硬的直角棱边，不管是做产品渲染图还是结构干涉检查，都能和实物的外形轮廓匹配。然后是两根引脚的设计，严格对应直插元件的成型工艺，引脚从本体底部引出后做了垂直向下的平直段，引脚的直径、引脚中心距都按照常规同规格MOV的通用尺寸设定，导入PCB设计软件时可以直接匹配标准封装的焊盘位置，不会出现引脚和焊盘错位的问题，做板级装配模拟的时候，能准确还原元件插装后的高度、引脚伸出PCB背面的长度，方便评估焊接后的引脚剪脚余量，避免引脚过长和下方的结构件、屏蔽罩发生短路。

　　从安装边界的维度看，这个模型把元件在PCB上占用的立体空间都做了准确还原：本体的直径、厚度决定了它在板上需要预留的圆形投影区域，引脚的长度决定了元件本体距离PCB板面的安装高度，设计的时候只要按照模型的外轮廓预留安全间距，就能避免和周边的电解电容、接插件、散热片这类较高的元件发生空间干涉。不同于很多简化模型只做个大概的圆柱加两根直线的示意，这个模型把本体表面的标识区域、引脚和本体连接的包封过渡段都做了还原，在做整机的BOM可视化、装配工艺指导文件的时候，可以直接调用这个模型出图，不需要再额外调整外形细节。

　　在做电路方案预研的时候，结构工程师经常需要提前评估防护元件的布局空间，尤其是在紧凑型的电源适配器、智能电表、工业控制模块这类对板上空间要求严苛的产品里，差个1毫米的尺寸偏差就可能导致整个布局方案推翻重来。这个全参数化的模型可以根据实际选型的MOV规格，快速调整本体直径、厚度、引脚间距、引脚长度这些核心参数，不用从零开始重新建模，能大幅缩短前期方案评估的时间。另外在做产品的安规距离校核的时候，模型的准确外形也能帮助工程师快速计算压敏电阻本体到周边带电部件、金属外壳的爬电距离和电气间隙，确保产品符合对应的安规标准要求，不用等实物打样回来才发现安全距离不足的问题。

　　日常做三维元件库搭建的时候，很多工程师容易忽略这类被动元件的建模精度，觉得只要大概有个形状就行，但实际生产中很多装配问题、安规问题恰恰出在这些不起眼的小元件上。这个压敏电阻模型的建模逻辑完全贴合工程实际应用，没有冗余的装饰性特征，所有的几何尺寸都对应量产元件的实际公差范围，不管是用来做PCB布局的空间校验、整机结构的干涉检查，还是做产品的宣传渲染图、装配作业指导书的可视化素材，都能满足使用需求。
