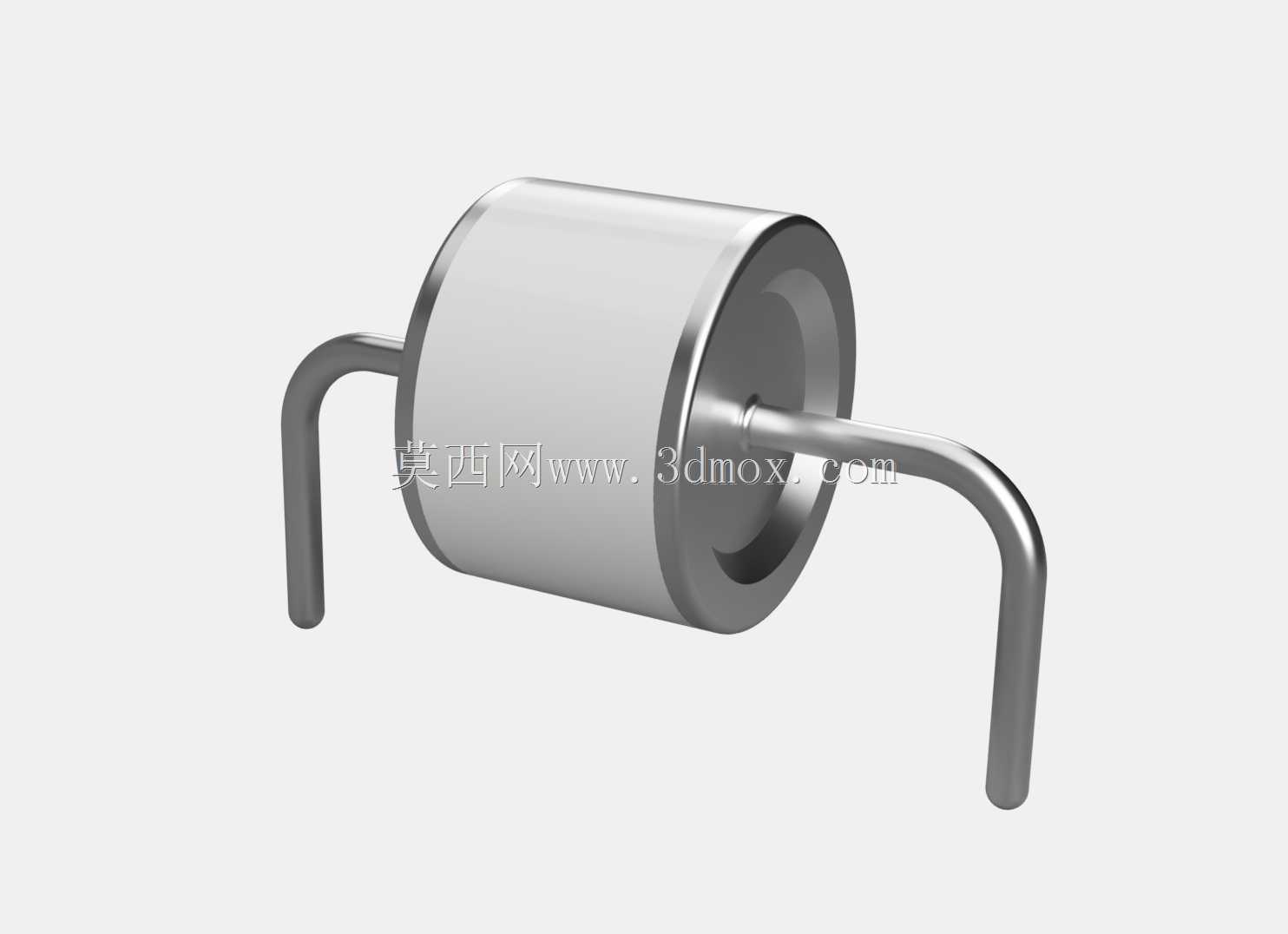

带弯曲支腿全参数轴向气体放电管结构

　　在通信基站供电端口、工控设备信号回路、民用电源防雷模块这类对瞬态过压敏感的电路场景里，轴向气体放电管是常用的浪涌泄放核心元件，日常工作状态下它处于高阻绝缘状态，不会对回路正常信号传输、供电导通造成任何影响，一旦线路上出现雷击感应、操作过压这类超出阈值的瞬态高压，管内惰性气体会被快速击穿形成低阻通路，把浪涌电流泄放到接地端，把端口电压钳位在安全区间，避免后端敏感芯片、功率器件被高压击穿损坏，浪涌消失后又能快速恢复高阻状态，不会造成线路持续短路。这类带弯曲支腿的轴向气体放电管，和常规直引脚版本的应用场景有明显区别，直引脚版本多用于PCB板上直插焊接，而弯脚版本更多适配板外跨接、腔体内部预留空间受限的安装场景，比如通信射频腔体里，

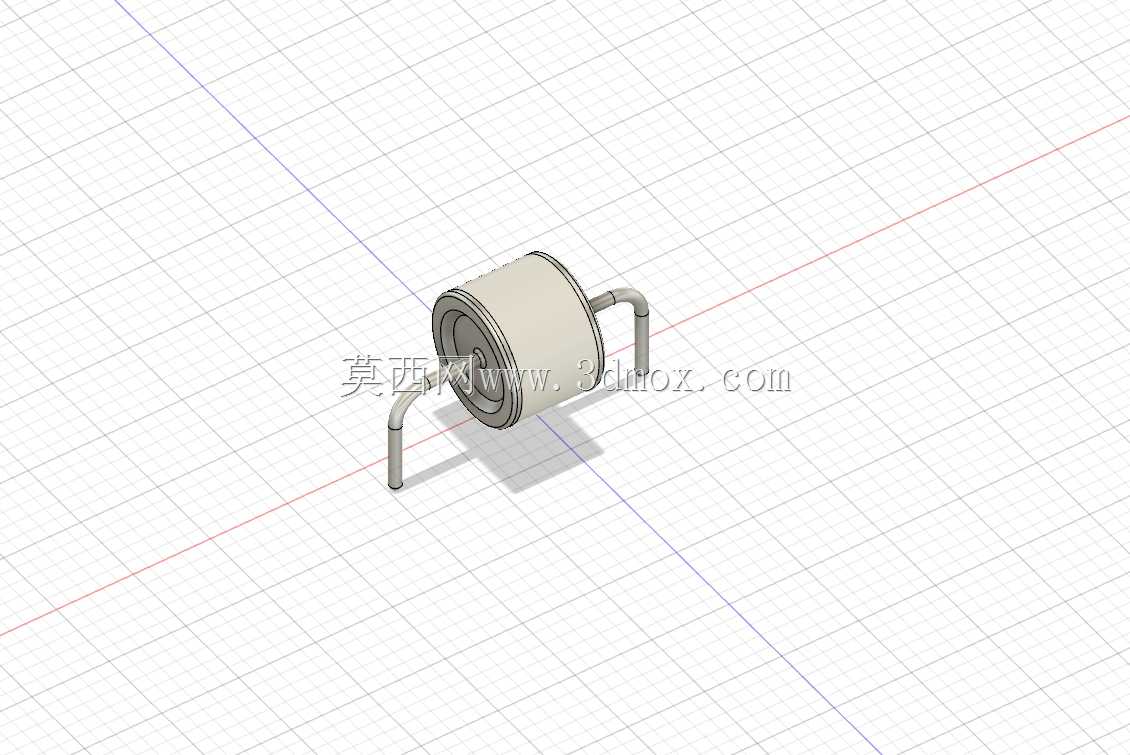

　　两个安装焊点不在同一平面，直引脚无法直接适配安装高度差，提前成型的弯曲支腿可以直接匹配安装位的高度差与孔位间距，不需要生产现场再对引脚做二次弯折加工，能避免手工弯折引脚时造成的管体密封损伤、引脚根部应力断裂问题，也能省去现场成型的工序，提升批量装配的一致性。从结构设计逻辑来看，这个全参数化的模型把管体直径、管体长度、引脚线径、引脚伸出长度、弯折半径、弯折段高度、支腿横向跨距这些核心尺寸都做了参数关联，设计人员在选型适配不同安装空间时，不需要重新从零绘制模型，只需要对应实际选型的元件规格修改对应参数，就能快速生成对应规格的放电管模型，直接导入装配体做干涉检查、安装位匹配验证。管体部分采用两端金属电极封接陶瓷绝缘腔体的结构，

　　中间陶瓷段是保证绝缘耐压的核心部分，两端金属电极和引脚是一体化导通结构，保证浪涌泄放时的导通可靠性，引脚弯折处的圆角设计是建模时需要重点注意的部分，实际元件的引脚弯折都有最小弯折半径要求，如果建模时弯折半径设置过小，生成的模型和实际元件成型状态不符，后续做PCB封装设计、安装工装设计时就会出现尺寸偏差，导致实际装配时引脚无法顺利插入安装孔。在安装边界尺寸上，这类元件的核心管控尺寸包括管体最大外径，这个尺寸决定了安装时需要预留的径向空间，避免和周边相邻元件、腔体壁发生干涉；管体总长度决定了轴向的安装预留空间；两个弯曲支腿的末端中心距，要和PCB板或者安装基座上的焊孔中心距完全匹配，公差一般控制在0.2mm以内，避免插装时出现引脚偏斜；

　　支腿末端到管体轴线的垂直高度，决定了元件安装后离安装面的高度，这个尺寸如果和设计值偏差过大，会导致元件贴装时浮高或者管体被挤压，影响密封可靠性。建模时还要注意引脚和管体电极的连接位置，实际生产中引脚是和电极端面中心焊接固定的，建模时如果把引脚连接位置偏移到陶瓷段，后续做装配干涉检查、安规距离校验时就会出现错误，因为陶瓷段外表面是绝缘的，而引脚是带电导体，两者的位置关系直接影响安规爬电距离的计算。在做设备整体结构设计时，这类放电管的安装位一般要预留一定的操作空间，方便焊接时烙铁头能接触到引脚和焊盘，同时要避开周边的发热元件，因为气体放电管的击穿电压参数会随环境温度变化，如果长期处于高温环境下，动作电压会出现偏移，影响保护可靠性。另外弯脚结构的引脚，在建模时要保证两个支腿的平行度，避免生成的模型两个支腿出现歪斜，导致实际装配时一个引脚能插入焊孔，另一个对位不准的问题，全参数化模型里可以通过对称约束把两个支腿的弯折参数做关联，修改一侧参数时另一侧自动同步，保证结构对称性。
