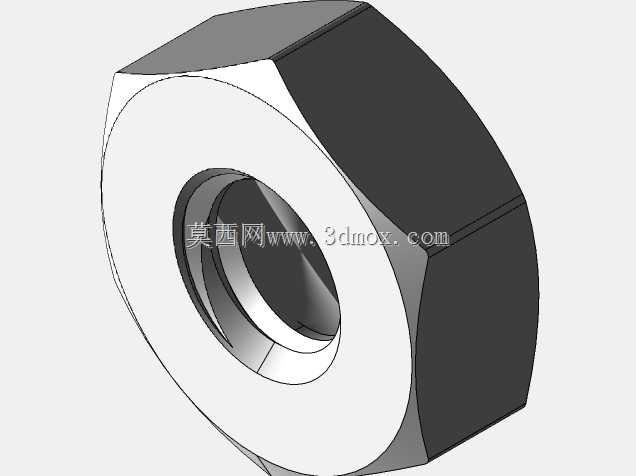

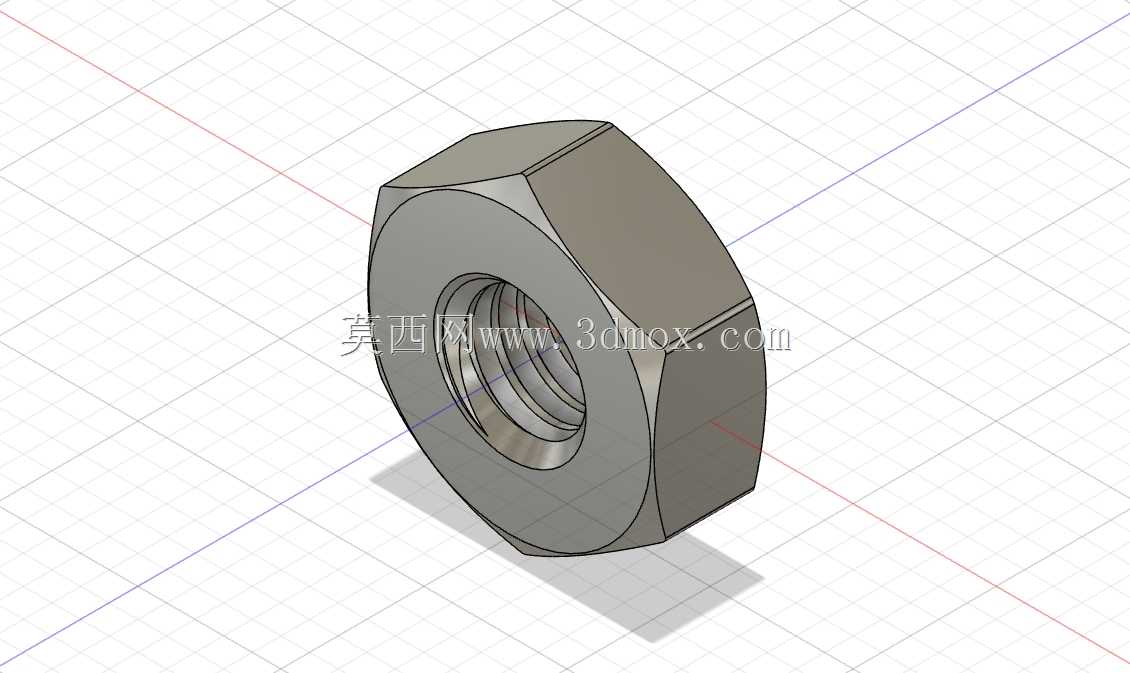

M2.5六角螺母高精度结构设计

　　在小型精密机电产品的装配环节里，M2.5规格的六角螺母是出镜率极高的紧固连接件，从消费电子内部的结构锁付、小型仪器仪表的模组固定，到微型自动化设备的薄板拼接，都能见到这类小规格紧固件的身影。不同于大规格螺母侧重承载重载的设计取向，M2.5六角螺母的设计核心是在极小的安装空间内，提供足够的螺纹啮合强度，同时兼顾手动或小型电动工具的装夹便利性，避免装配过程中出现滑棱、螺纹乱牙等常见问题。

　　从实际使用场景来看，这类小规格六角螺母常配合M2.5的螺栓、螺柱使用，适配厚度在1mm到4mm之间的薄板类零件连接，比如PCB板与塑胶壳体的固定、小型金属冲压件之间的拼接、传感器模组的安装定位等场景。设计时首先要匹配DIN934标准的核心尺寸要求，六角对边尺寸需要严格控制公差，既要保证普通开口扳手、小型套筒能够顺利卡入，又要避免对边尺寸过大导致相邻安装位出现干涉，毕竟在紧凑的小型设备内部，留给紧固件的操作空间往往十分有限。螺母的厚度设计也经过反复校核，既要保证足够的螺纹啮合圈数——通常这类小规格螺母需要保证至少3圈以上的完整螺纹啮合，才能在额定锁紧力矩下不出现螺纹滑牙，又要尽可能压缩轴向占用空间，避免螺母突出安装面过多影响周边零件布局。

　　细节结构上，螺母两端的倒角设计并非只是为了外观美观，入口端的大倒角能够在装配时快速引导螺栓对准螺纹孔，即使螺栓与螺母存在小角度的装配偏差，也能顺着倒角滑入螺纹段，大幅提升自动化装配线的上料成功率，减少卡料、对位失败的停机时间。螺纹段的建模需要还原真实的牙型轮廓，不能用简化的圆柱面代替，一方面是为了后续做有限元受力分析时，能够准确模拟螺纹啮合处的应力分布，校核不同锁紧力矩下的螺纹形变情况，另一方面在做装配干涉检查时，真实的螺纹模型能够提前发现螺纹与周边零件的间隙问题，避免实际装配时出现螺纹刮擦导线、周边塑胶件的情况。

　　从安装边界来看，这类六角螺母的外接圆直径决定了安装位的最小开孔避让尺寸，设计安装孔时需要在螺母外接圆的基础上预留0.2mm到0.3mm的单边间隙，既方便螺母放入沉孔或者安装位，又不会因为间隙过大导致螺母定位偏移。如果是采用沉孔安装的场景，沉孔的深度需要略大于螺母厚度，保证螺母完全沉入安装面以下，避免突出的螺母影响产品外观或者其他零件的装配平面度。对于需要经常拆卸维护的部位，选用这类标准六角螺母比选用铆接螺母、焊接螺母更有优势，后期维护时只需要用普通小型扳手就能完成拆卸更换，不需要破坏原有零件结构。

　　在做三维建模时，这类标准件的参数化设计思路也很重要，把对边尺寸、厚度、倒角角度、螺纹大径小径这些参数做成可调整的参数变量，后续需要同系列其他规格的螺母时，只需要修改对应参数就能快速生成新的模型，不需要重复从零开始建模，能够大幅提升结构设计的效率。建模过程中还要注意棱角处的微小圆角处理，真实生产出来的六角螺母棱边不会是绝对尖锐的直角，会有很小的工艺圆角，还原这些细节能够让三维模型更贴近真实零件的状态，在做渲染或者装配动画时不会出现棱角过于锐利失真的问题。

　　实际选型时还要注意不同使用场景下的材质匹配，如果是普通室内使用的消费电子类产品，选用镀锌的碳钢螺母就能满足防锈和强度要求，如果是在有腐蚀环境的户外设备或者化工类小型仪器上，则需要搭配不锈钢材质的同规格螺母，不过不管选用哪种材质，螺母的核心连接尺寸都是统一的，三维模型的安装边界尺寸不会因为材质变化而改变，这也是标准件的核心优势——只要规格一致，不同厂家生产的零件都能实现通用互换，不需要针对不同供应商重新调整安装位的设计。
