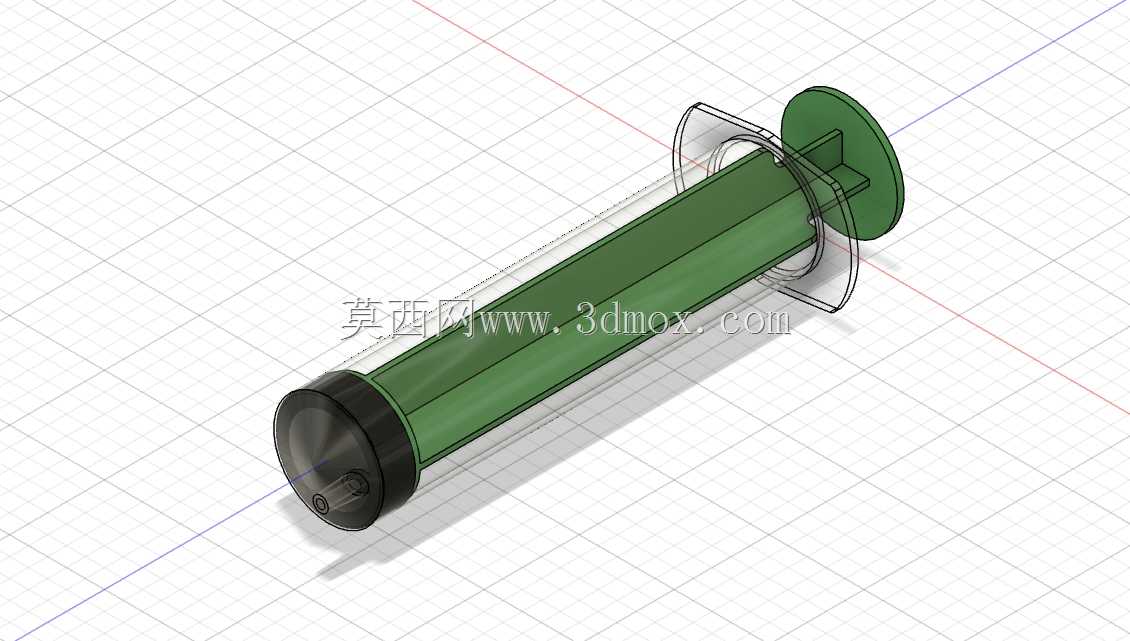

参数化50ml鲁尔锥度一次性注射器结构

　　这款50ml规格的一次性注射器结构，在临床护理、实验室液体移取、工业点胶定量加注等场景都有广泛的适配性，日常临床场景中多用于大容量药剂的抽吸、推注，比如静脉输液配药、术中冲洗液输送，实验室场景下可适配常规试剂的定量移取，工业场景中也能作为小容量胶体、润滑剂的定量加注工具使用。结构设计上完全参照实物的使用逻辑做参数化搭建，核心的锥度接头采用标准鲁尔锥度设计，能和通用规格的针头、输液器接头、延长管路实现可靠的过盈配合，不会出现漏液、接头脱落的问题，这一点是注射器结构设计的核心要点，锥度的角度公差控制直接决定了连接的密封性，建模过程中特意将锥面的配合参数做了关联约束，调整容量规格时锥度参数不会出现偏移。整体结构分为外套、芯杆、活塞、

　　指压法兰、锥头接头几个核心部分，外套的筒身做了等壁厚设计，内壁的圆柱度公差在建模时做了约束，保证活塞推进过程中全程的滑动阻力均匀，不会出现卡滞、漏液的情况；芯杆的十字加强筋结构在保证结构刚性的前提下尽可能减少了材料用量，符合一次性耗材轻量化、低成本的设计要求，推进过程中芯杆不会出现侧向弯曲，保证推注的稳定性。指压法兰的边缘做了圆弧过渡，实际使用时手指按压的受力面更均匀，长时间操作也不会出现硌手的问题，法兰的尺寸边界刚好适配成年人手指的按压跨度，推注发力时能稳定控制推注速度。外形尺寸上，筒身的有效容量刻度区间对应50ml的额定容积，锥头部分的外伸长度控制在常规适配针头的安装长度范围内，不会因为锥头过长导致安装后针头偏斜，

　　也不会因为过短导致连接深度不足出现漏液；芯杆的最大拉出位置做了限位结构，防止活塞从外套筒中脱出，这个限位结构的位置刚好对应50ml的最大抽吸量程，抽吸到额定容量时芯杆的限位台阶会和外套的尾端法兰贴合，避免过度抽吸导致的活塞脱落。建模过程中特意将各个零件的配合间隙做了符合实际生产的预留，活塞和外套内壁的配合间隙参考了实际医用注射器的装配公差，既保证滑动顺畅，又能保证足够的密封性，不会出现推注时液体从活塞边缘渗漏的问题；鲁尔锥头的尺寸完全遵循通用接头的标准尺寸，不管是搭配医用针头还是工业点胶针头，都能实现可靠连接，不需要额外做适配修改。从结构设计的角度看，这类一次性注射器的结构看似简单，但每个尺寸的公差、

　　每个结构的细节都直接影响实际使用的手感和可靠性，比如芯杆和活塞的连接结构，采用了卡扣式的连接设计，活塞卡接在芯杆前端的卡台上，抽吸时芯杆能带动活塞平稳回退，不会出现芯杆拉出而活塞滞留在筒内的情况；外套尾端的卷边结构，既增加了筒身尾端的结构强度，抽拉芯杆时手指抵住尾端法兰不会出现筒身变形，也能在自动化装配时方便设备的夹持定位，适配高速自动化生产线的装配要求。在实际的设备适配场景中，这类参数化的注射器模型可以直接用于注射泵的结构适配设计，通过调整参数就能快速生成不同容量规格的注射器模型，用来验证注射泵的夹持结构、推注机构的行程是否匹配，不需要反复测绘实物，能大幅缩短相关医疗设备、实验设备的设计周期；筒身的刻度标识位置在建模时也预留了对应的标识区域，后续做渲染或者工程图输出时可以直接添加刻度线，不需要额外调整曲面结构。整个模型的结构拆分完全符合实际产品的装配逻辑，每个零件都可以单独导出用于模具设计的参考，壁厚、拔模斜度这些注塑生产需要考虑的要素都在建模时做了对应的预留，外套筒的外表面做了轻微的拔模角度，方便注塑生产时的脱模，芯杆的加强筋也做了对应的拔模处理，符合注塑件的生产工艺要求，不会出现结构设计无法落地生产的问题。
