壁挂式户外通讯防护电气柜结构

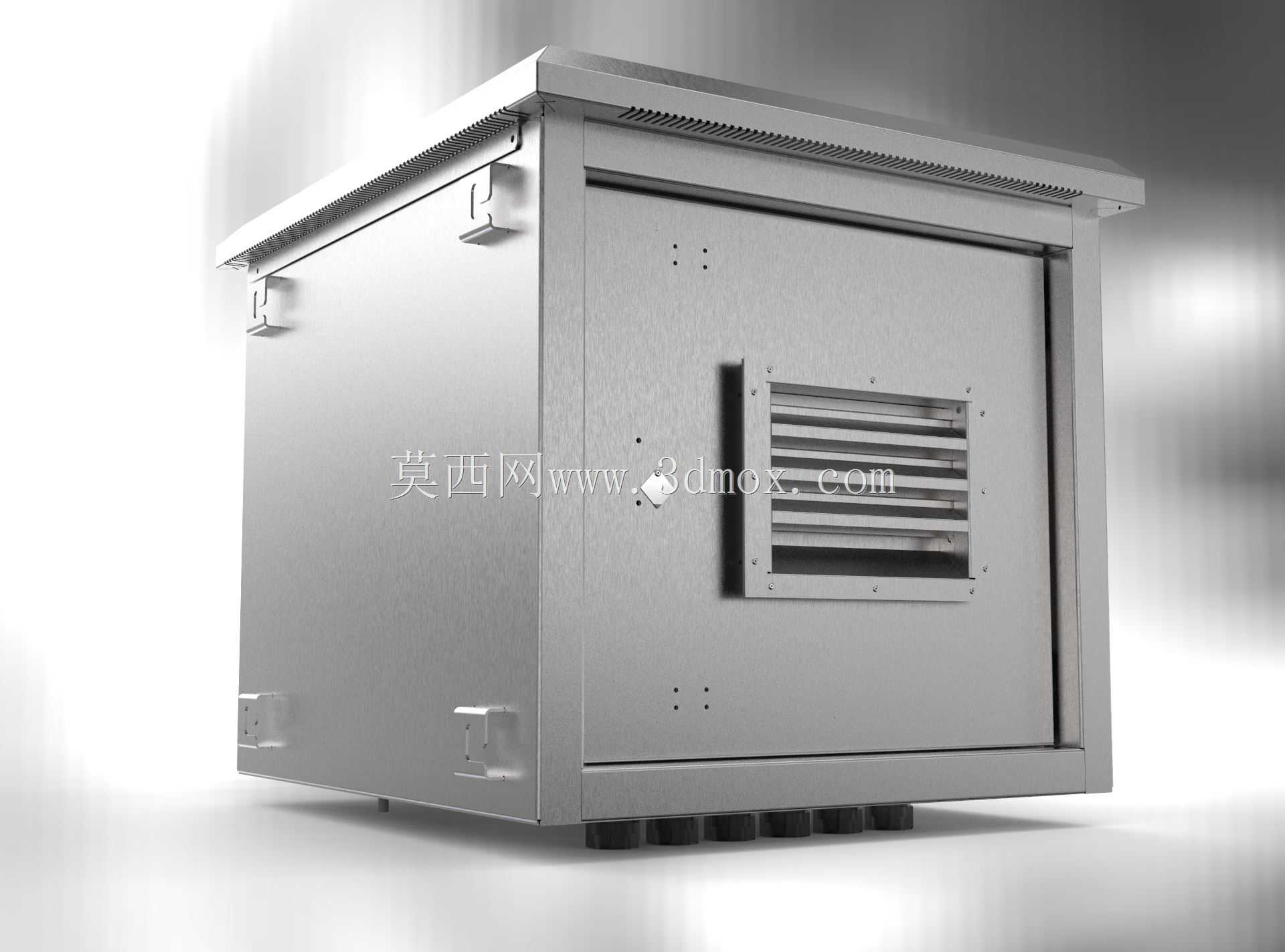

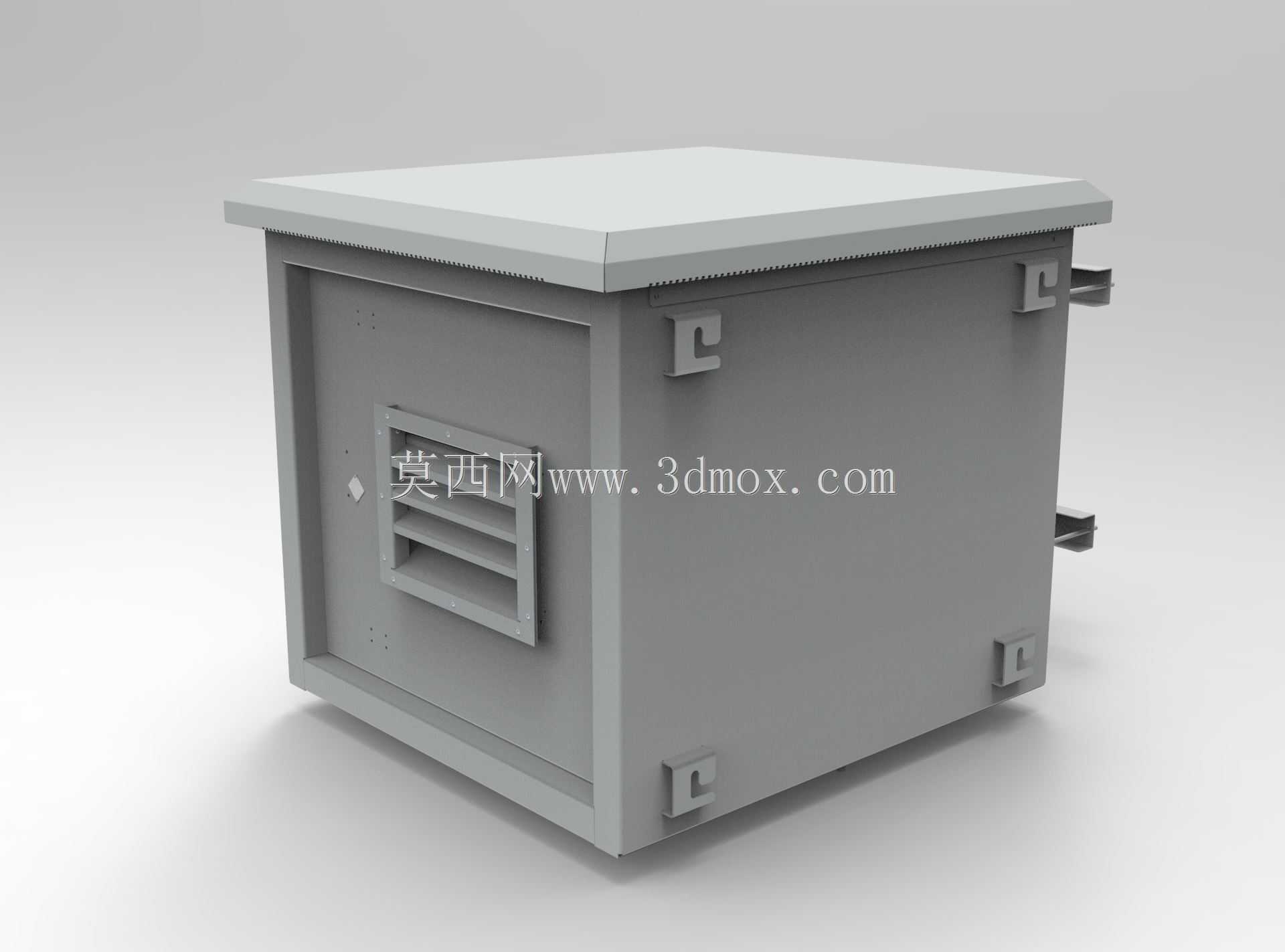

　　这类壁挂式电气柜体的核心应用场景集中在户外通信基站、园区弱电节点、厂区边缘信号覆盖点位，核心作用是为内置的电信传输、信号处理、电源适配类设备提供封闭的防护空间，隔绝户外环境中的粉尘、雨水、高低温波动、外力磕碰对内部精密电子元件的干扰，保障设备全年不间断稳定运行。从结构设计思路来看，整体采用全封闭钣金拼接结构，主体板材选用冷轧钢板弯折成型，所有拼接边都做了折边压筋处理，既提升了柜体整体的结构刚性，避免壁挂安装后长期承重出现形变，也在拼接缝隙处形成了迷宫式防水结构，配合接缝处的密封胶条，能够满足户外露天安装的防水防尘要求。柜体顶部做了向外延伸的坡型顶盖，边缘突出柜体侧壁一定距离，下雨时雨水会顺着顶盖边缘直接滴落，

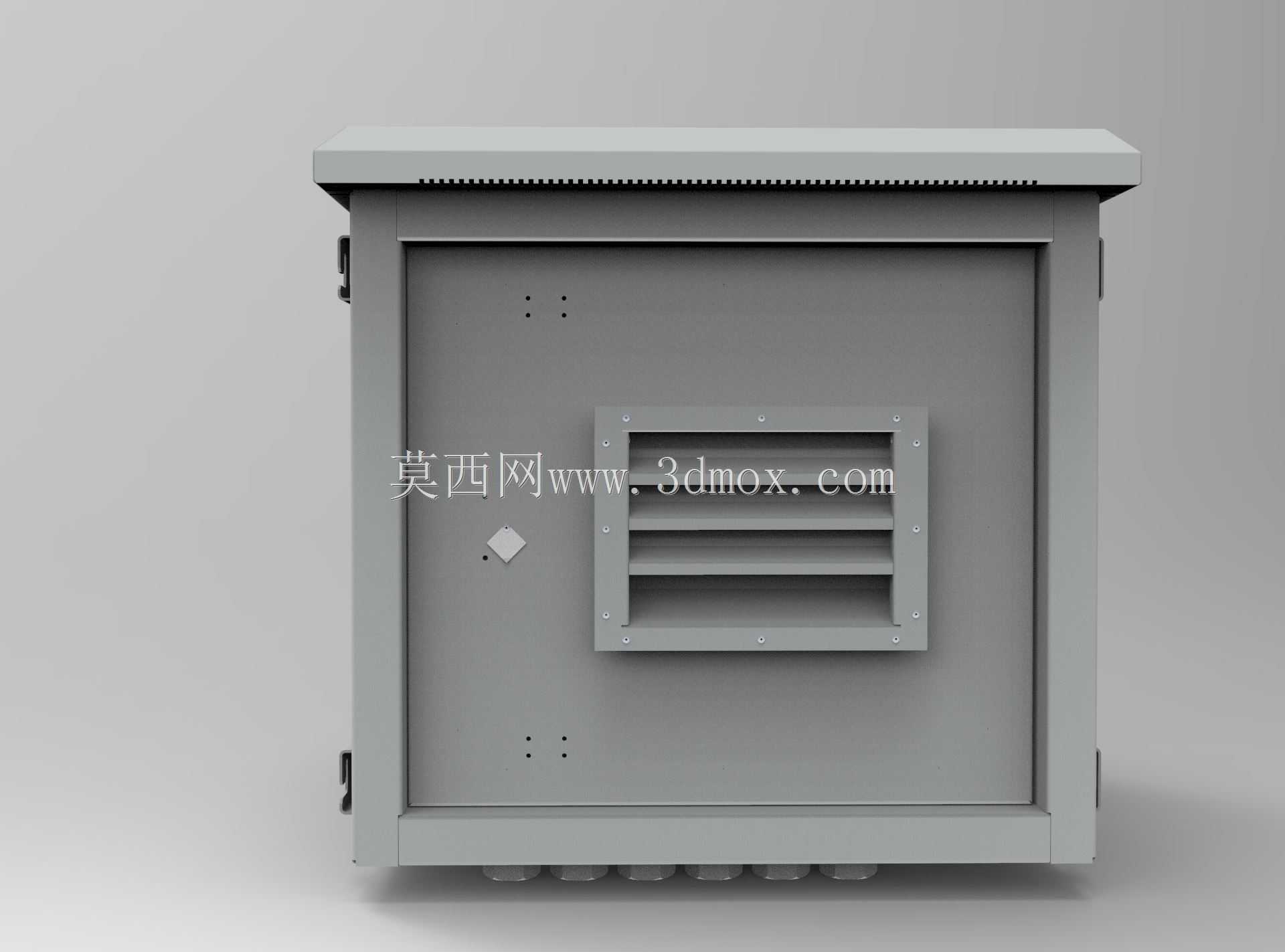

　　不会顺着侧壁缝隙渗入柜体内部，顶盖与柜体框架的连接采用可拆卸式卡扣加螺栓固定，后期需要对顶部走线或者内部上层元件进行维护时，无需完全拆解柜体即可打开顶盖作业。柜体正面设置了百叶式通风窗，通风窗内侧配套安装防尘防虫滤网，既能够保证柜体内外的空气流通，带走内部设备运行产生的热量，避免柜内温度过高导致电子元件降频或者寿命缩短，又能阻挡外界的落叶、蚊虫、大颗粒粉尘进入柜体内部，兼顾散热与防护需求。柜体的四个边角都设置了L型加强固定件，这些加强件一方面在钣金拼接时作为定位连接点，降低焊接或者螺栓连接的装配误差，另一方面在壁挂安装时，背部的两个固定件直接与墙面的膨胀螺栓挂接，侧面的固定件可作为辅助锁止点，防止柜体受外力拉扯从挂点脱落，

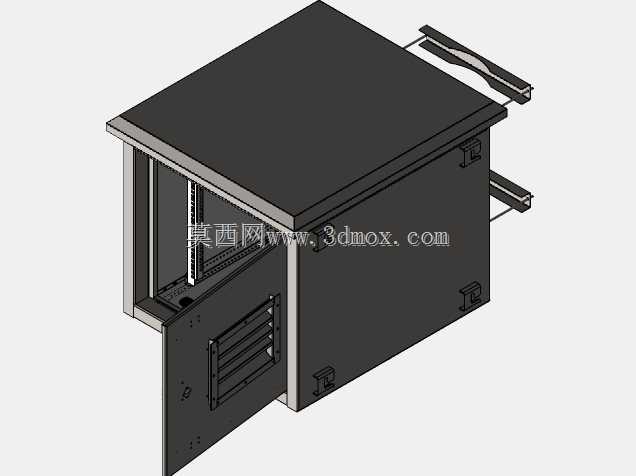

　　同时这些边角加强件也能在柜体受到碰撞时吸收部分冲击力，避免柜体侧壁直接变形挤压内部元件。安装边界方面，这类12U规格的壁挂柜体，背部挂点的横向间距、纵向间距都按照通用壁挂机柜的安装孔位标准设计，适配市面上常见的墙面安装支架、立杆固定抱箍，无需额外定制转接件即可完成安装；柜体的开门侧预留了足够的操作空间，日常维护打开柜门时不会被墙面或者周边障碍物阻挡，柜门与柜体的连接采用暗藏式铰链，外部无突出的铰链结构，减少外力破坏的着力点，同时柜门配备了防水锁具，只有授权人员能够打开柜门进行操作，避免无关人员误触内部设备。在细节设计上，柜体内部预留了标准的19英寸设备安装立柱，立柱上的安装孔位按照U位间距均匀排布，可直接固定标准尺寸的交换机、

　　电源模块、配线架等电信设备，安装立柱的前后位置可根据设备深度进行微调，适配不同深度的内置设备，避免设备突出柜门或者距离柜门过远影响接线操作；柜体的底部和顶部都预留了敲落式走线孔，走线孔配备了橡胶护圈，线缆穿过时不会被钣金锐边割破绝缘层，不用的走线孔可保持封闭状态，避免雨水或者粉尘从走线孔进入柜内。考虑到户外使用的耐候性，柜体表面经过磷化、静电喷塑处理，喷塑层均匀覆盖所有钣金表面，包括折边内侧、拼接缝隙处，能够抵御户外紫外线照射、酸雨腐蚀，长期使用不会出现漆面脱落、钣金生锈的问题，延长柜体的整体使用寿命。不同于落地式柜体需要做底部承重基础，壁挂式的安装形式直接依托墙面或者立杆承载，不需要占用地面空间，非常适合空间局促的园区角落、建筑外墙、道路旁立杆点位使用，安装时只需确认挂点的承重能力满足柜体加内置设备的总重量要求即可，安装流程简便，后期维护也无需俯身操作，作业效率更高。
