带温控空调的20U户外工业气候机柜

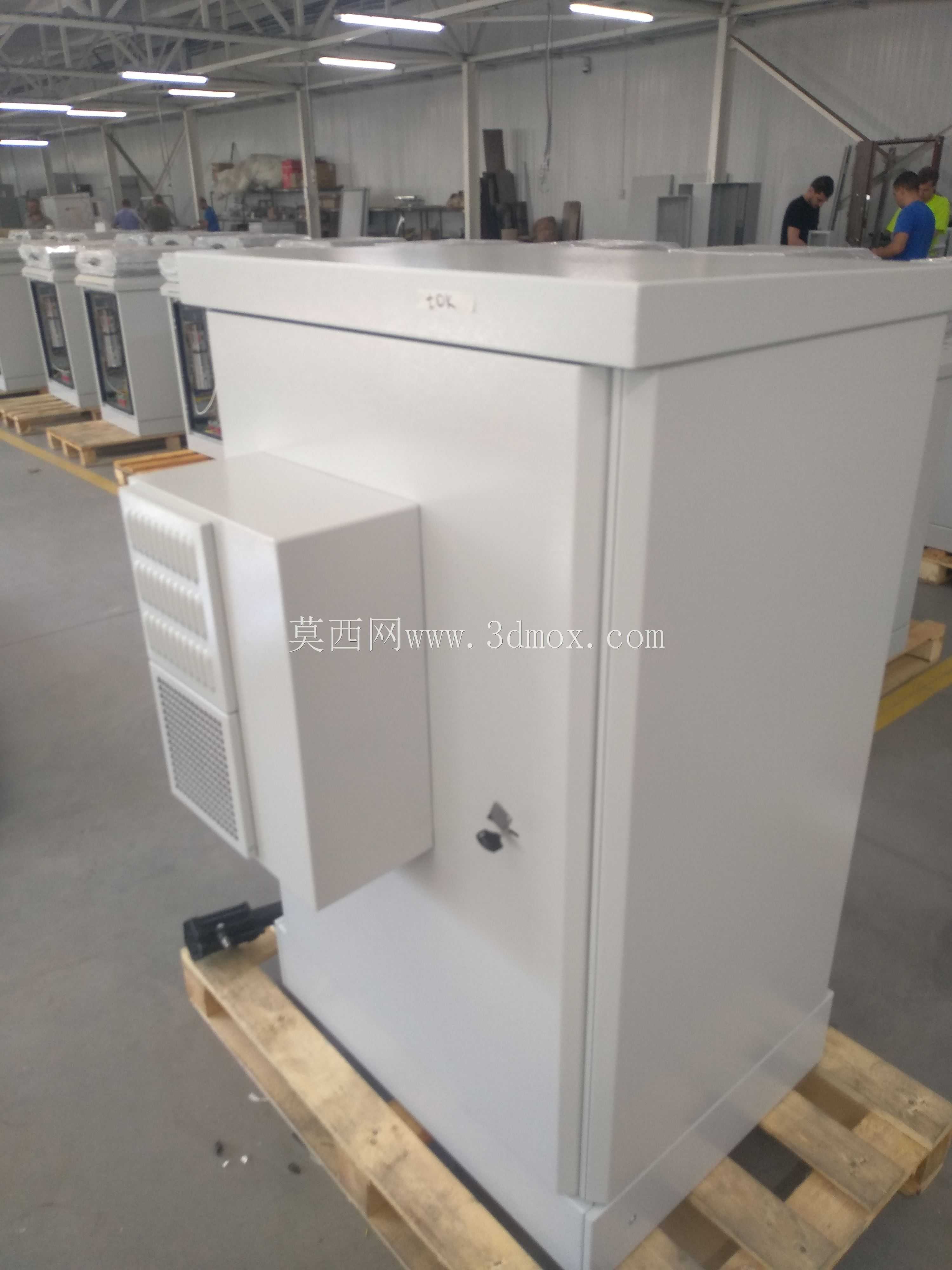

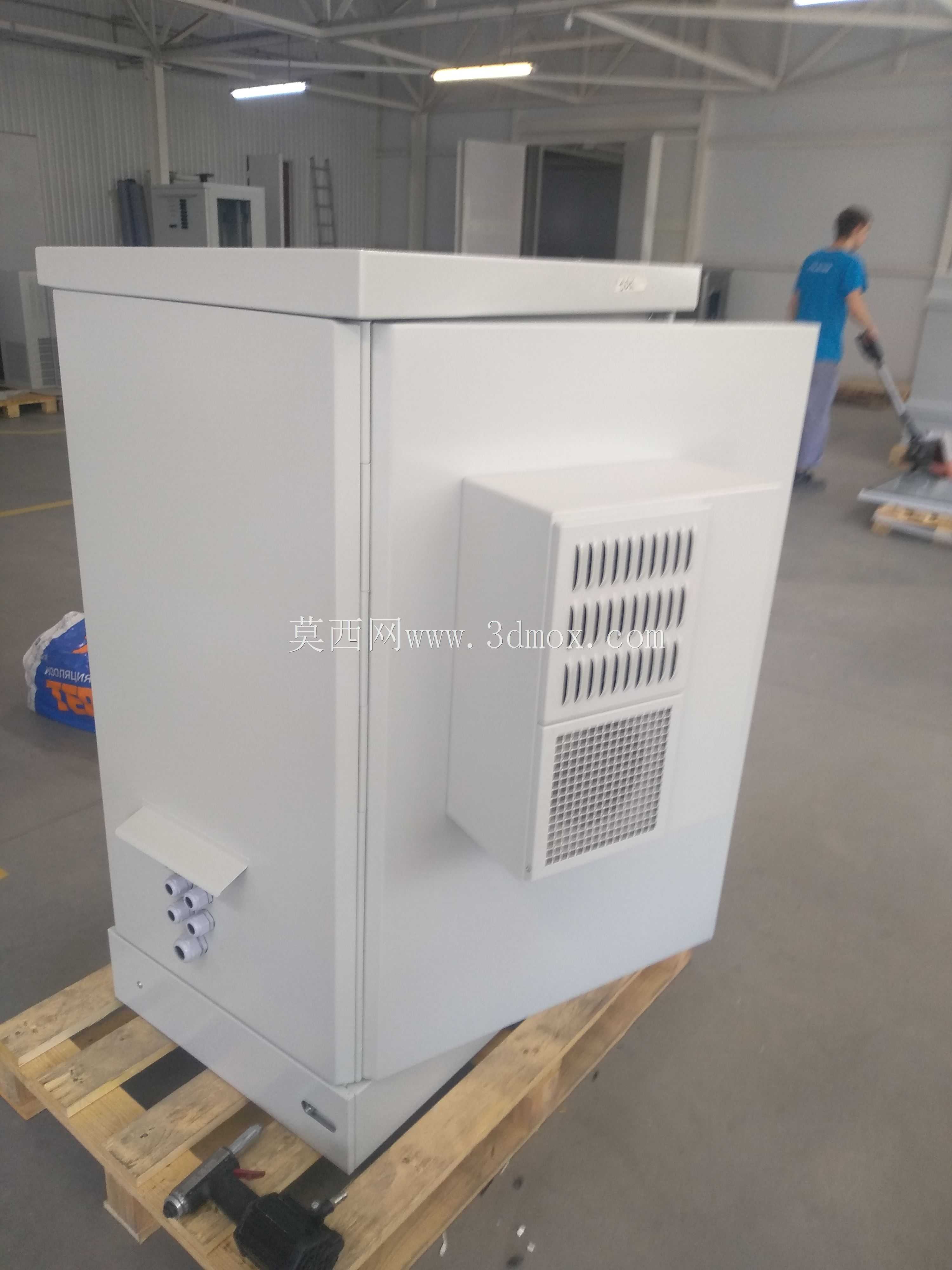

　　避免高温导致的PLC模块、电源器件、通信单元性能衰减甚至热击穿故障。柜体底部设计了高度160mm的基座，这个基座的作用并非单纯垫高，一方面是让柜体底部脱离安装地面，避免地面积水倒灌进入柜内，另一方面也给底部进出线的防水格兰头、线缆弯曲预留了足够操作空间，安装时不需要额外砌筑混凝土台座就能满足基础的防水淹要求，在厂区户外、野外站点这类地面平整度不足、雨季易积水的场景下，这个基座设计能大幅降低现场安装的施工成本。柜体的外形尺寸控制在宽800mm、深600mm、高1320mm，这个尺寸边界是经过多场景适配验证的：800mm的宽度刚好能容纳标准19英寸安装立柱的20U安装空间，同时预留了侧面走线槽、空调内机的安装位置，这类带集成空调的20U气候机柜，核心应用场景集中在户外工业站点、厂区边缘测控节点、野外通信基站配套、户外工业设备集群的电气承载场景，区别于普通室内机柜，它从结构设计层面就针对户外复杂工况做了全维度防护考量，解决普通柜体无法应对的温湿度失控、粉尘侵入、外力磕碰、凝露短路等实际工程痛点。从结构设计逻辑来看，整个柜体采用预制金属框架作为承力主体，框架外侧搭配带50mm厚矿棉隔热层的可拆卸金属夹芯板，这种夹芯板结构并非简单的双层金属填充，而是在设计时就考虑了户外长期暴晒下的热传导阻断——50mm厚度的矿棉层能将夏季正午太阳直射下的柜体外部高温阻隔大半，配合内置的制冷空调，能把柜内温度稳定控制在电气元件可靠工作的区间，

　　不会出现柜内布线拥挤导致的散热风道堵塞；600mm的深度适配绝大多数工业电气元件的安装深度，不管是开关电源、断路器、隔离模块还是小型测控终端，都能在预留出前后走线空间的前提下顺利安装，不会出现柜门无法闭合的问题；1320mm的总高度扣除160mm基座后，柜内有效安装高度刚好匹配20U的标准机架尺寸，柜体顶部预留的空调安装空间也不会挤占U位，现场运维人员站立操作时，视线刚好能覆盖柜内中部的核心元件区域，不需要过度弯腰或者踮脚就能完成接线、调试、故障排查操作。防护等级按照IP54设计，这个等级意味着柜体可以完全阻挡外界粉尘进入柜内，同时各个方向的飞溅水都不会对柜内元件造成影响，不管是厂区的喷淋降尘、野外的暴雨冲刷，还是日常运维的柜体清洁冲水，都不会导致柜内进水短路。涂层采用粉末沙绿色喷涂，色号匹配RAL7035工业柜体常用标准色，这种涂层的耐候性、抗划伤性能远优于普通油漆涂层，长期在户外紫外线照射下不会出现粉化、脱落、变色问题，金属基材的防腐寿命能满足工业场景十年级的使用要求。柜内集成的配套元件也都是围绕户外柜体的可靠运行配置的：Kn-400型400W制冷量空调采用220V供电，刚好匹配工业现场常用的220V 50Hz交流供电回路，不需要额外配置变压器；烟雾探测器能在柜内出现元件过热冒烟时第一时间触发告警，避免火情扩大；洪水传感器安装在柜体底部基座位置，当积水超过安全水位时能及时上传告警信号；安全振动传感器、

　　柜门打开传感器能监测柜体的异常撬动、非法开门状态，适配户外无人值守站点的安防需求；柜内配置的48/12V DC转换器能给各类传感器、告警单元提供稳定的低压直流供电，不需要额外布置低压供电回路；不同电流等级的断路器分别承担主回路、控制回路、传感器回路的过载短路保护，黑色格构式的安装横梁方便元件灵活固定；接地母线、N线母线排都采用DIN标准安装件，柜内的接地连线、零线接线都能规整排布，避免接线混乱导致的故障排查困难；LED状态指示灯能直观显示主电供电、空调运行、告警触发的状态，运维人员巡检时不需要开门就能判断柜体运行状态；基座位置配置的10对通用易熔端子排，方便现场进出线的快速对接，不需要在柜内临时绞接导线；限位开关安装在柜门位置，

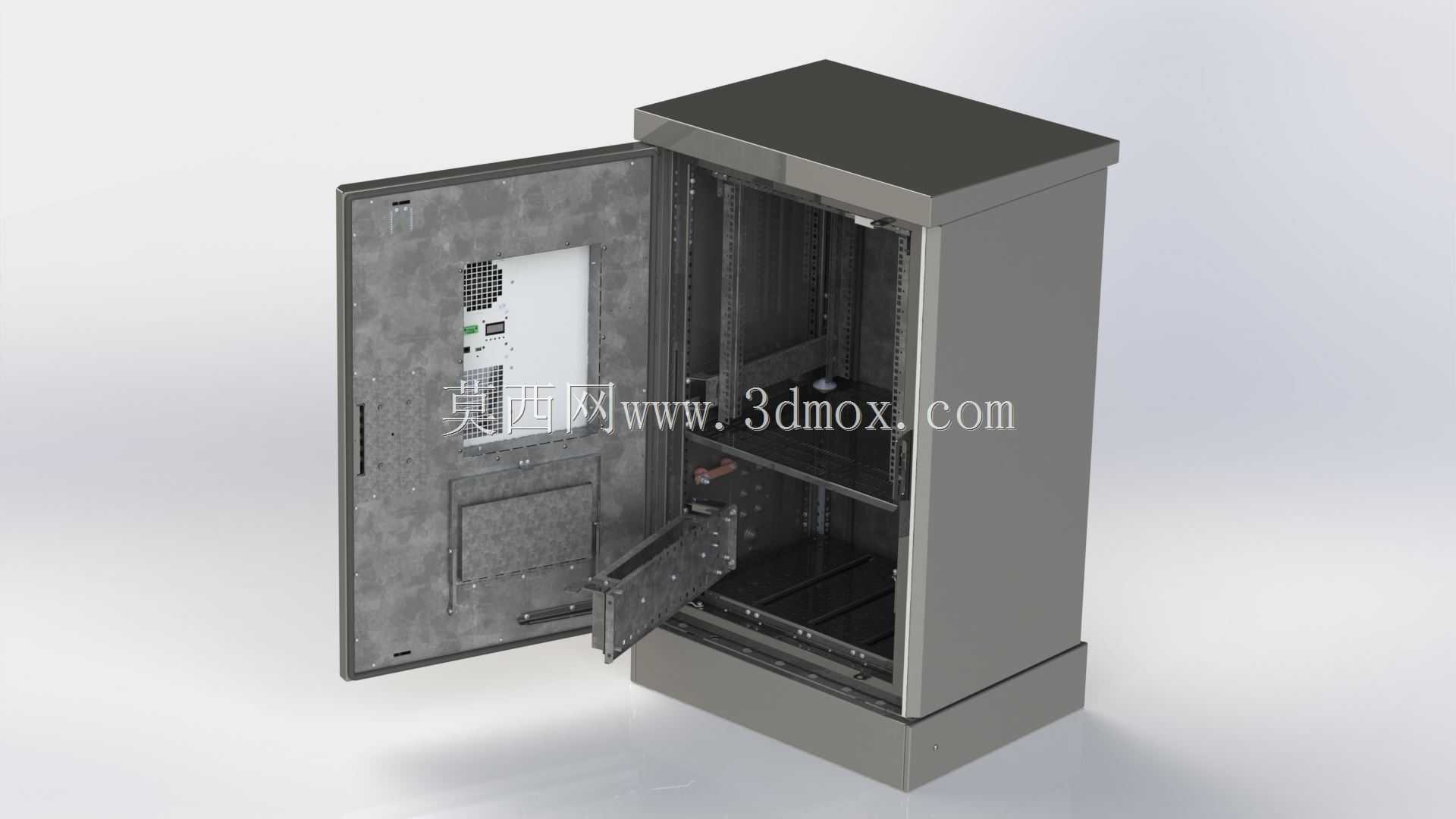

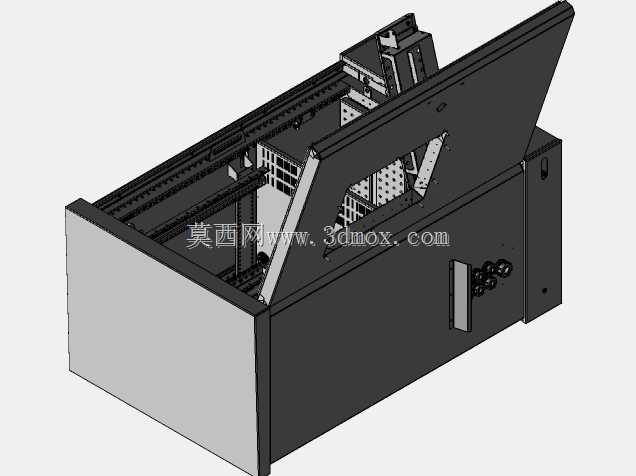

　　能实时反馈柜门的开合状态，配套的5把门锁钥匙能满足多站点运维的钥匙管理需求，避免无关人员随意开启柜门。在三维建模过程中，这类柜体的结构设计需要重点关注几个核心边界：首先是夹芯板与框架的连接缝隙，必须在模型里预留密封胶条的安装槽位，保证装配后缝隙的密封性能满足IP54要求；其次是空调内机与柜体的安装配合面，要预留冷凝水的排水通道，避免空调制冷产生的冷凝水在柜内积存导致凝露；再者是安装立柱的U位间距必须严格遵循19英寸机架的标准尺寸，否则现场安装标准机架式设备时会出现孔位不对的问题；最后是柜门的开合角度、内部走线槽的空间预留，要保证柜门打开到90度以上时，不会碰到柜内突出的元件，运维人员有足够的操作空间完成接线作业。这类柜体的设计没有追求冗余的功能，所有结构、元件配置都是围绕户外无人值守场景下的长期可靠运行展开，不管是隔热层厚度、基座高度、防护等级，还是配套的传感、保护、温控元件，都是在大量现场故障反馈基础上优化而来的成熟结构，对于从事工业电气柜体设计、户外站点设备选型的工程师来说，这个模型的结构细节能直接作为同类型产品设计的参考，避免在基础结构设计上重复踩坑。
