工业现场立式操作员PC工作站结构

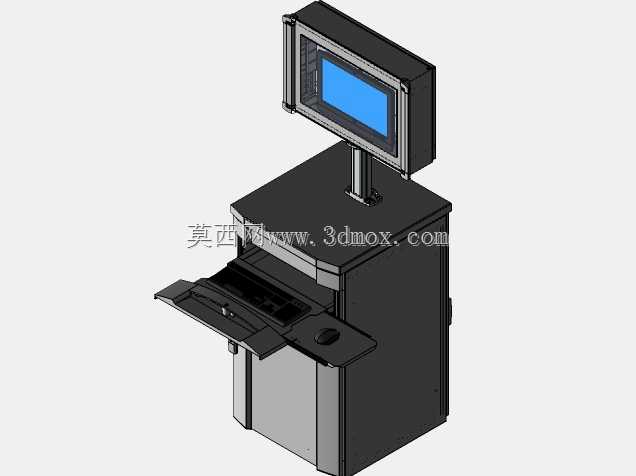

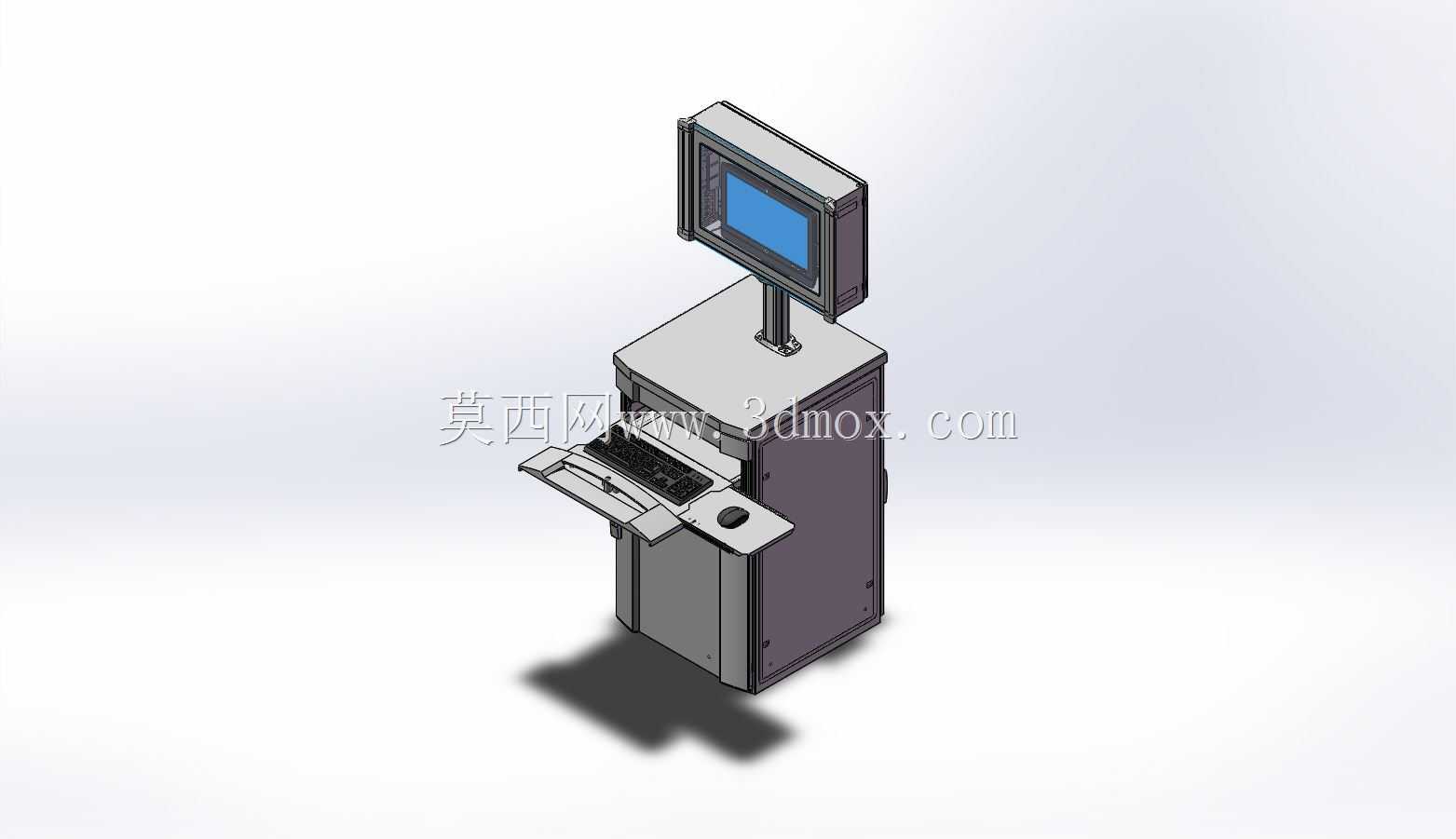

　　这款立式操作员PC工作站，主要面向生产车间现场的人机交互工位设计，适配离散制造产线的设备操控、生产数据录入、工艺参数调取等实际作业场景，常见于机加工产线旁、自动化装配单元端部、仓储分拣区管控点这类需要操作人员近距离完成设备交互、同时要兼顾工控硬件防护的位置。从结构设计逻辑来看，整体采用立式落地布局，底部柜体预留了标准工控主机、电源模块、接线端子排的安装空间，柜体侧面设计有可开合的检修门，门体与柜体框架之间预留了密封胶条安装槽，能够满足车间一般粉尘环境下的硬件防护需求，避免加工切屑、浮尘进入柜体内部影响工控硬件运行稳定性。柜体上部的操作台面采用抽拉式键盘托设计，键盘托收回时可完全嵌入台面下方，减少非操作状态下的空间占用，

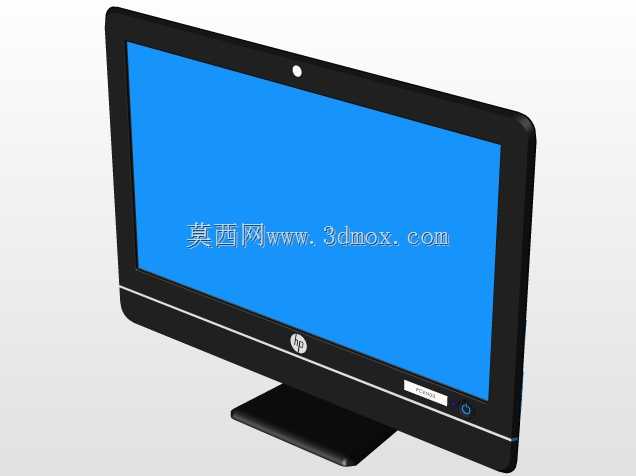

　　台面右侧预留了鼠标放置的固定区域，边缘做了凸起挡边，避免操作过程中外设滑落。台面上方的显示屏安装支架采用可调节角度的立柱式结构，支架与柜体顶面通过螺栓刚性连接，显示屏安装板预留了通用VESA安装孔位，可适配不同尺寸的工业触控屏或普通显示器，支架的角度调节结构采用阻尼转轴设计，操作人员可根据自身站立操作的视线高度调整屏幕俯仰角度，减少长时间操作的视觉疲劳。考虑到车间现场的安装边界，整体柜体的占地面积控制在0.3平方米以内，柜体高度适配成年人站立操作的舒适区间，屏幕中心距离地面的高度符合常规人体工程学站立操作视线范围，不需要额外搭建操作平台即可直接落地安装，柜体底部预留了膨胀螺栓固定孔位，可直接固定在水泥地面上，避免设备被意外碰撞移位。

　　柜体内部的走线空间做了分层设计，强电供电线路与弱电信号线路分别走独立的走线槽，避免信号干扰，柜体后侧预留了线缆进出的开孔，开孔处配有橡胶护圈，防止线缆外皮被金属开孔边缘割破。操作台面的承重设计满足常规键盘、鼠标以及少量操作记录文件的放置需求，不会因为日常操作的按压出现台面变形。显示屏支架的连接部位做了加强筋设计，即使频繁调整屏幕角度也不会出现支架松动下垂的问题。这类工作站的设计核心是在有限的占地空间内，整合工控主机放置、操作外设承载、显示终端安装、硬件防护这几个核心功能，区别于普通的办公电脑桌，它的结构强度更高，防护性能更适配工业现场环境，不需要额外做防护改造即可直接部署在生产现场，同时兼顾了操作人员的使用舒适度，

　　减少长时间站立操作的疲劳感。在实际产线应用中，这类工作站通常会就近布置在被控设备的旁侧，操作人员不需要往返于中控室和设备之间，在工位旁即可完成参数调整、生产报工、设备状态查看等操作，能够有效缩短操作路径，提升生产作业效率。柜体的外观采用多折弯钣金拼接结构，所有外露的边缘都做了折弯钝边处理，避免安装和使用过程中划伤操作人员，钣金表面可根据车间整体配色做喷塑处理，兼顾防锈和视觉统一性。
