立式2.7吨储水罐体结构设计

　　在工业厂区、仓储物流园区以及小型商用建筑的消防配套体系中，固定式储水罐体是初期火灾扑救的核心储水单元，这类罐体不需要搭配复杂的动力管线，依靠重力势能就能在消防泵启动前提供稳定的灭火供水压力，相比地下混凝土水池，钢制立式罐体的施工周期更短，后期维护时不需要开挖作业面，尤其适合场地硬化完成、不适合大规模土方施工的改扩建厂区。本次设计的立式储水罐体额定储水量为2.7吨，整体采用圆柱形筒体结构，这种结构在相同容积下耗材最少，同时筒壁的环向应力分布均匀，不会出现矩形储槽边角处的应力集中问题，日常储水时筒壁承受的静水压力可以均匀传递到下部支撑结构，长期使用不容易出现局部变形渗漏。

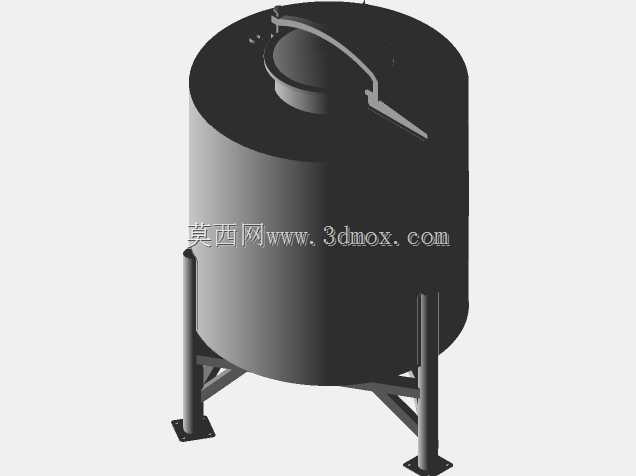

　　从安装边界来看，罐体整体采用三腿支撑布局，三根支腿沿筒体底部圆周均匀分布，支腿底部带有方形安装脚板，脚板上预留螺栓固定孔，安装时只需要在硬化地面做三个对应的预埋螺栓点位即可，不需要做整体式混凝土基础，大幅降低现场施工的工程量。支腿之间采用斜向撑杆连接，同时在支腿下部设置环形连通管，一方面可以增强支撑结构的整体抗侧移能力，应对厂区内可能出现的设备碰撞、大风载荷等外力影响，另一方面环形管可以作为排污、放空的管路通道，罐体底部的沉积杂质可以通过连通管外接的阀门排出，不需要人员进入罐体内部清理，降低日常维护的作业风险。

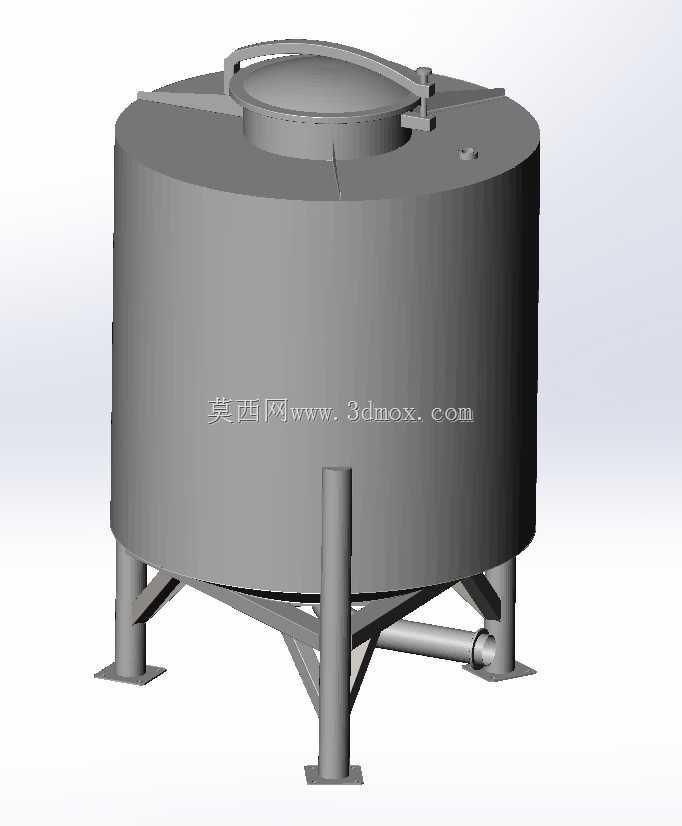

　　罐体顶部设置带快开锁紧结构的人孔盖，人孔盖采用铰接式设计，搭配快压锁紧卡扣，日常巡检时可以快速打开检查内部水质、清理内壁附着物，关闭后卡扣可以自动锁紧，配合密封胶条实现顶部密封，避免外部杂物、灰尘落入罐内污染储水。顶部除了人孔之外，还预留了溢流口、补水口的安装接口，现场安装时可以直接对接厂区的补水管网，不需要额外在筒体上开孔焊接，避免现场焊接破坏筒体的防腐层。筒体下部靠近支腿的位置设置出水接口，接口高度距离安装地面有足够的操作空间，可以直接对接消防水管路或者厂区生产供水管路，接口处采用标准法兰连接，和通用管路配件的适配性强，不需要单独定制转接头。

　　设计过程中首先根据额定储水量计算筒体的直径与高度配比，考虑到立式安装的稳定性，筒体高度与直径的比值控制在1.2左右，既保证整体重心偏低，减少支腿承受的倾覆力矩，也避免筒体直径过大占用过多的地面安装空间。筒壁厚度根据静水压力计算结果选取，下部靠近底板的位置适当加厚，抵消高水位时更大的环向拉力，筒体和底板的连接位置采用圆弧过渡结构，避免直角焊接处的应力集中，长期承压使用时不容易出现焊缝开裂的问题。支撑结构的型材选型经过载荷校核，三根支腿采用等截面型钢，斜撑的角度设置在45度左右，保证支撑结构的刚度，满载状态下支腿的变形量控制在允许范围内，不会出现罐体倾斜的问题。

　　在实际应用场景中，这类储水罐体除了消防储水之外，也可以作为生产工艺的循环水暂存罐、厂区日常供水的中转储水罐使用，罐体内部可以根据使用需求做防腐涂层处理，如果存储有一定腐蚀性的液体，只需要更换对应的内壁涂层和密封件即可，整体结构不需要做大幅修改。顶部的人孔设计也兼顾了后期加装液位计、温度传感器等配件的需求，只需要在人孔盖上预留对应的安装孔，就能实现液位实时监测、自动补水等功能，拓展性较强。安装时需要注意罐体的水平度调整，三个支腿的脚板下方可以加装调整垫铁，将罐体的垂直度偏差控制在规范允许范围内，避免长期偏载导致支腿受力不均出现变形。日常使用时需要定期检查支腿连接螺栓的紧固情况、焊缝有没有锈蚀渗漏，顶部人孔的密封胶条有没有老化，保证罐体始终处于完好的备用状态。
