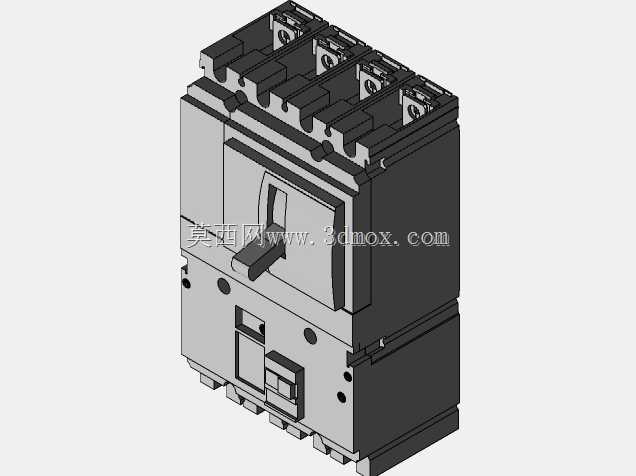

施耐德NSX100四极漏电塑壳断路器结构

　　在低压配电系统的终端配电与二级配电场景中，塑壳漏电断路器是承担过载、短路、剩余电流保护的核心元件，本次呈现的四极漏电塑壳断路器结构，适配三相四线制配电回路的保护需求，常见于工业厂房低压配电柜、商业建筑配电竖井、数据中心列头柜等场景，可同时对三根相线与中性线的电流状态进行监测，当回路出现过载发热、短路冲击电流、对地漏电电流超过阈值时，快速触发脱扣动作切断电源，避免线路烧毁、设备损坏以及人身触电事故的发生。

　　从产品功能特性来看，该断路器集成了常规塑壳断路器的过载长延时保护、短路瞬时保护功能，同时附加了Vigi漏电保护模块，剩余电流动作阈值可根据现场配电保护需求进行匹配，四极结构可同步分断相线与中性线，避免中性线带电带来的检修安全隐患，操作手柄具备明确的分合位置指示，正面设置的测试按钮可定期验证漏电保护功能的有效性，确保保护回路始终处于可靠工作状态。

　　建模过程中首先梳理了断路器的分层结构逻辑，整体分为基座、操作机构、触头系统、灭弧室、脱扣器、漏电检测模块、接线端子几个核心部分，外壳采用阻燃热固性塑料的结构特征进行还原，表面的散热筋、安装定位孔、操作手柄的运动避让槽都按照实际产品的装配关系进行排布，避免建模过程中出现结构干涉。考虑到实际工程中配电盘的安装需求，建模时严格还原了产品的安装边界尺寸，底部的安装卡槽间距、进出线端子的接线空间、操作手柄的操作行程预留空间都按照实际安装要求进行匹配，确保该模型导入配电柜体装配模型时，可直接用于安装位置校核、铜排走向排布、柜门操作开孔位置的确定。

　　外形结构上，该断路器采用模块化拼接设计，漏电保护模块与断路器本体通过卡扣与内部接线端子进行连接，无需额外的固定配件，进出线端子均配备压线板结构，可适配不同截面积的铜芯电缆或铜排连接，端子处设置的防触电挡板结构，可避免检修过程中误触带电部位。侧面的安装导轨适配结构与螺丝固定孔位，支持两种安装方式，既可以卡在标准DIN导轨上快速安装，也可以通过螺丝直接固定在配电柜的安装梁上，适配不同柜体的安装习惯。

　　在结构设计思路上，该类断路器的灭弧室采用栅片灭弧结构，建模时还原了灭弧栅片的分层排布特征，确保短路分断时产生的电弧可快速被栅片切割熄灭，避免电弧飞出造成相间短路；操作机构采用五连杆脱扣结构，保证在故障触发时可快速实现触头分断，同时具备自由脱扣特性，即使操作人员手动按住操作手柄，故障状态下触头依然可以可靠分断，杜绝人为因素导致的保护失效。漏电检测模块内置零序电流互感器，四根导体穿过互感器中心，当回路出现剩余电流时，互感器二次侧输出信号触发脱扣器动作，建模时还原了互感器的安装位置与内部走线空间，确保结构装配逻辑与实际产品完全一致。

　　对于电气设计工程师与结构建模从业者而言，该模型可直接用于低压配电系统的三维布线仿真，验证柜体内部不同元件之间的安全电气间隙，核对进出线电缆的弯曲半径是否满足规范要求，同时也可作为同类低压电器产品建模的参考基准，理解塑壳漏电断路器的内部结构组成与装配逻辑，在进行非标配电柜体设计时，可直接调用该模型进行整体布局，减少重复建模的工作量，提升配电设备三维设计的效率与准确性。
