手持式迷你滚轮成型器三维结构设计

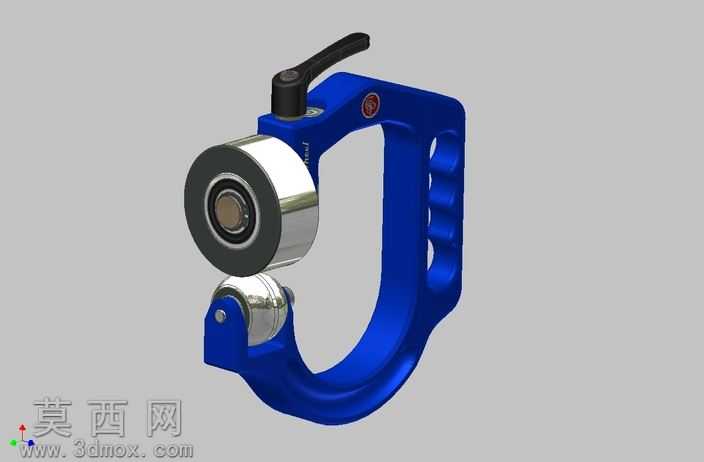

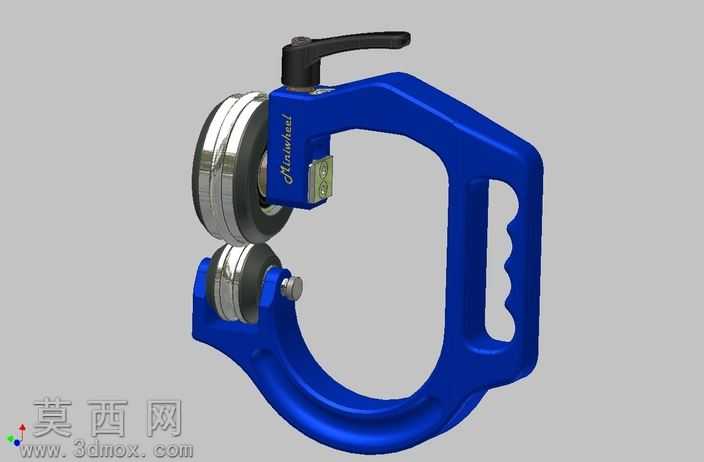

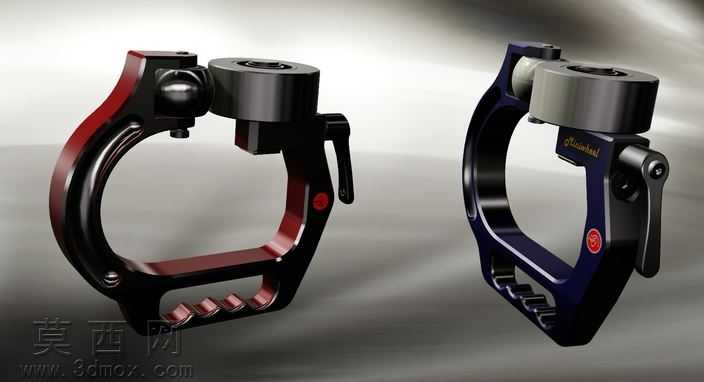

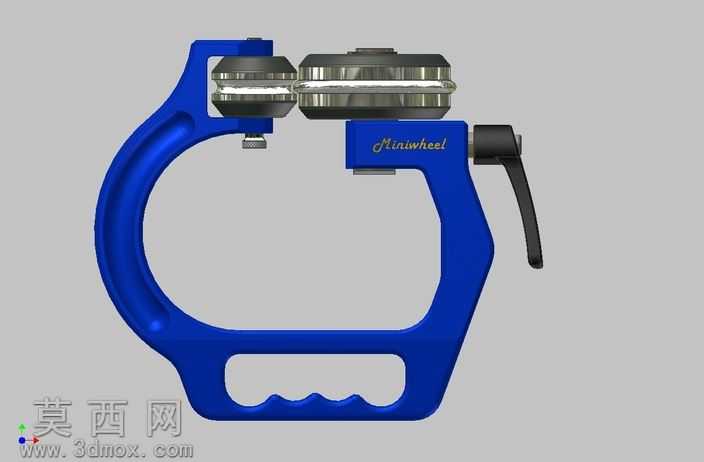

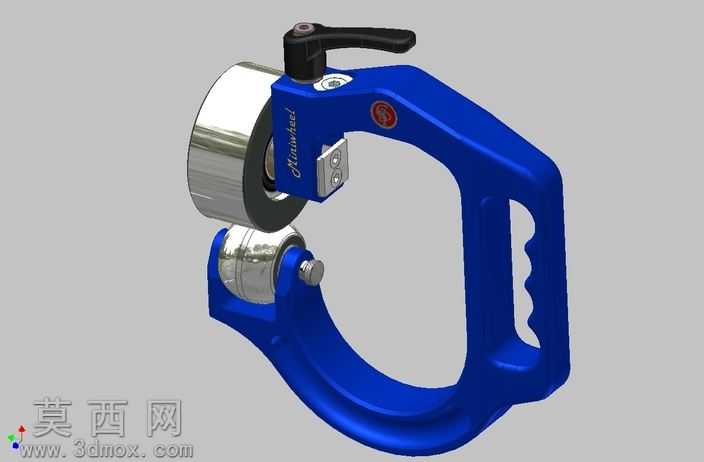

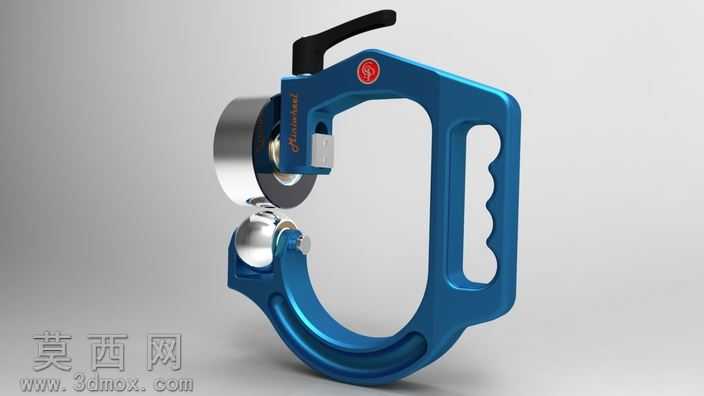

本作品为手持式迷你滚轮成型工具的三维设计模型，整体采用C型开放式框架结构，在三维建模过程中严格遵循人体工程学设计逻辑，对握持区域做了贴合手掌弧度的指槽凹陷处理，保障长时间操作的握持舒适度。模型构建阶段先完成主体蓝色框架的曲面建模，通过多段曲率连续的曲面过渡消除结构应力集中点，框架主体采用铸钢材质的渲染设定，表面做哑光蓝色喷塑质感处理，还原工业手动工具的真实外观质感。上下两个压合滚轮为核心工作部件，建模时对滚轮的金属工作面做了高精度圆柱面拟合，表面赋予抛光镀铬金属材质，还原金属滚轮高反光、低粗糙度的表面特性，同时精准还原滚轮内部的轴承装配结构，保障滚轮转动的同轴度精度。上部压合组件集成了锁紧调节手柄，手柄采用黑色防滑橡塑材质，建模时还原手柄表面的防滑纹理与快拆锁紧结构，可实现上滚轮的快速位置调节与压合力锁定，适配不同厚度的钣金件成型作业。下部滚轮通过偏心调节轴与主体框架连接，可通过端部的调节旋钮微调滚轮间隙，满足不同曲率的钣金曲面成型需求。整体装配建模严格遵循实际机械装配逻辑，所有部件的配合间隙、装配限位结构都做了精准还原，不存在结构干涉问题。渲染阶段采用工作室均匀布光方案，通过主光、辅光、轮廓光的多光源搭配，清晰呈现蓝色框架的曲面转折、金属滚轮的反光质感以及橡塑手柄的哑光质感，同时对部件上的品牌标识做了浮雕贴图处理，提升模型的真实度。该工具主要用于小型钣金件的曲面成型、校形作业，紧凑的手持结构设计使其可适配狭小空间内的加工作业，整体结构兼顾刚性与便携性，所有受力部位都做了加厚加强处理，保障手动施压过程中的结构强度，避免框架变形影响成型精度。
