叠加式液压控制阀三维结构设计

　　在液压系统的集成化设计场景中，这类叠加式液压元件是目前工业液压站、机床液压回路、自动化生产线液压动力单元里应用占比极高的控制部件，区别于传统管式、板式连接的阀件，它不需要额外的过渡连接块，能够直接通过叠装的方式固定在标准通径的油路块上，大幅压缩液压回路的安装空间，减少管路接头带来的泄漏风险。从实际使用场景来看，这类阀件常被用在中小型液压站的压力控制、方向控制回路中，比如组合机床的夹紧回路、工装夹具的保压回路、小型液压机具的动作切换回路，都能看到这类叠装结构阀件的身影，它的核心作用是在不改动主油路块基础结构的前提下，通过增减不同功能的叠加阀片，快速组合出满足不同动作需求的液压回路，大幅降低液压系统的改造成本与装配周期。

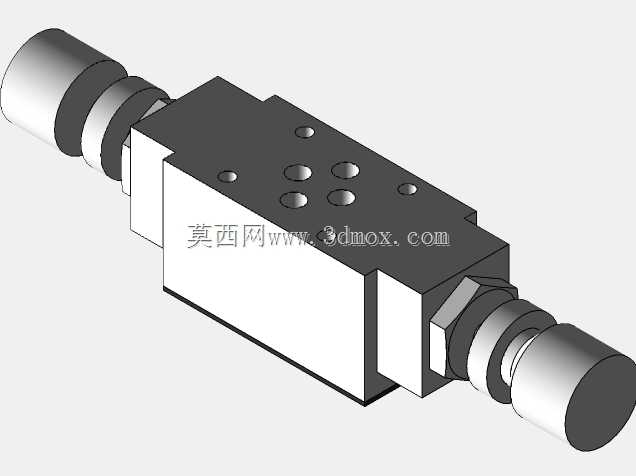

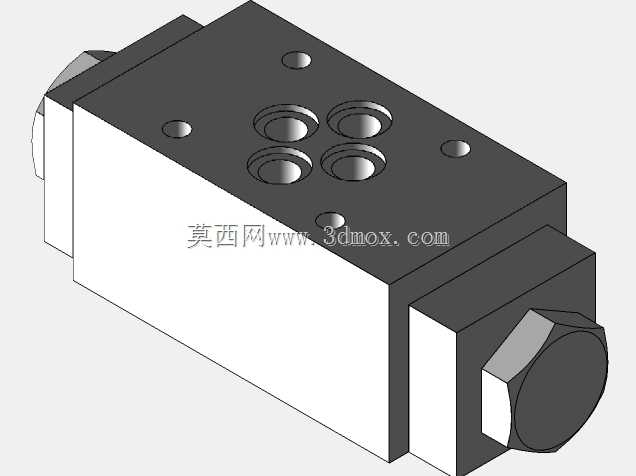

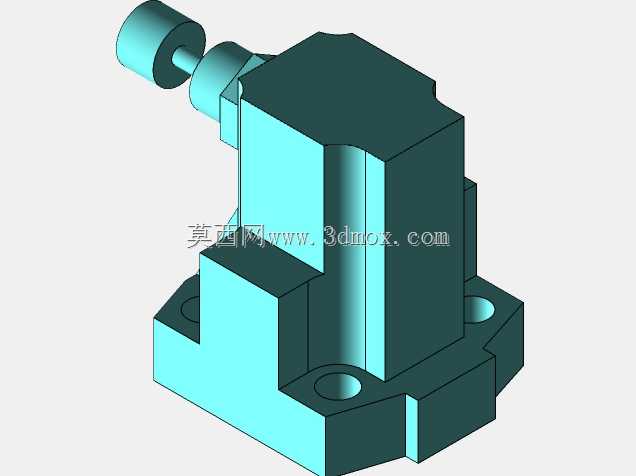

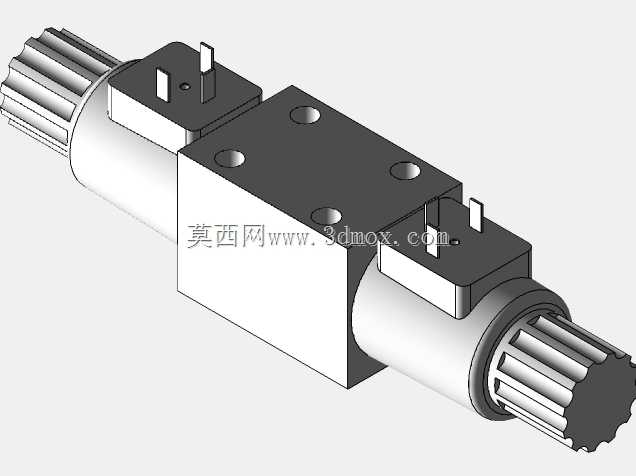

　　从结构设计思路来看，这个阀件的主体采用矩形块式结构，顶面设置的四个通油孔完全匹配对应通径的标准安装界面，孔位的位置度公差严格控制在0.02mm以内，保证叠装之后各层阀件的油道能够精准对齐，不会出现通油截面错位导致的压力损失。阀体两端的外六角调节结构，是用来调整阀件内部的弹簧预紧力或者节流开度，在实际调试的时候，可以通过扳手直接旋转调节端，改变阀的控制压力或者流量参数，调节完成后可以通过锁紧螺母固定位置，避免设备运行过程中因为振动导致参数漂移。阀体侧面的工艺堵头，是加工内部交叉油道的时候预留的工艺孔封堵结构，采用钢球涨堵或者螺塞密封的方式，保证高压油液不会从工艺孔位置泄漏，设计的时候特意将堵头设置在阀体的非安装面，不会影响叠装时的平面贴合精度。

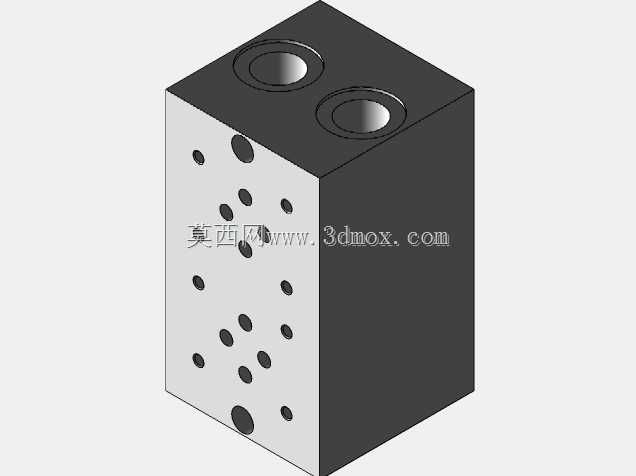

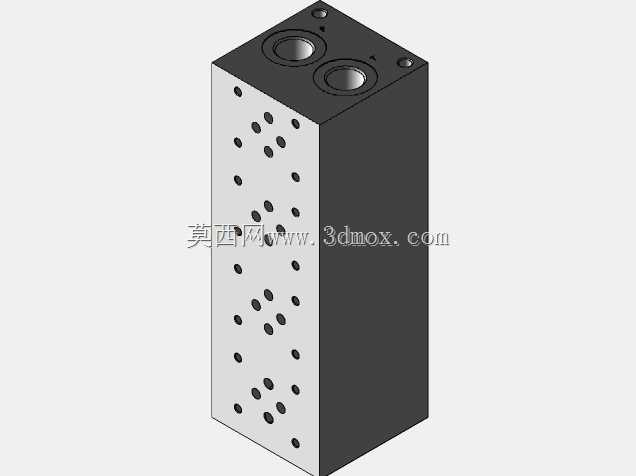

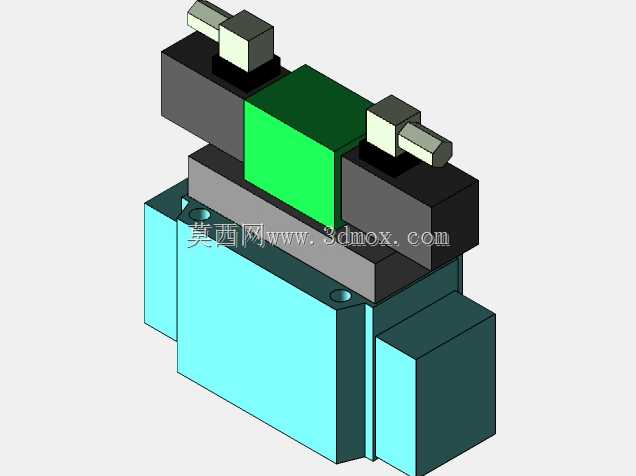

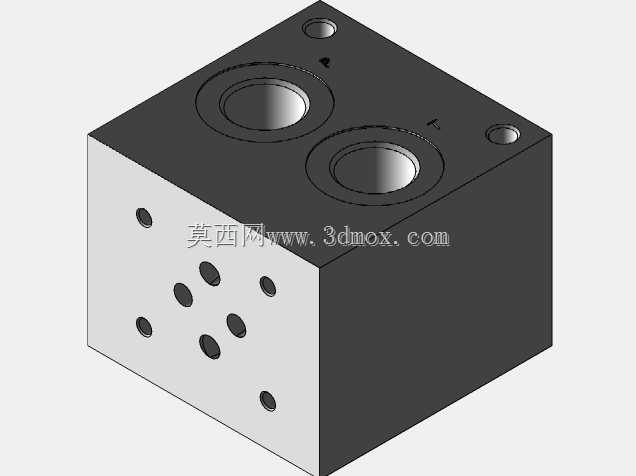

　　关于安装边界的设计细节，这个阀件的底面和顶面都采用粗糙度Ra0.8的精加工平面，叠装的时候配合O型密封圈实现端面密封，不需要额外的密封垫片，安装时只需要按照对角顺序拧紧四个贯通的安装螺栓，就能保证各层阀件之间的密封压力均匀，避免出现局部渗漏。阀体的整体宽度和高度尺寸完全遵循对应通径的叠加阀安装标准，保证和同系列的溢流阀、节流阀、单向阀等叠加元件能够完全兼容，不需要单独加工过渡连接件。在实际选型装配的时候，需要注意阀件的安装方向，调节端的位置要预留足够的扳手操作空间，一般要求调节端距离周边的机架、管路或者其他元件至少保留30mm的操作间隙，方便后期现场调试的时候不用拆解周边部件就能完成参数调整。

　　从功能特性上来说，这类叠装结构的液压元件相比传统管式连接的阀件，内部油道的转折更少，通油截面的变化更平缓，能够有效降低油液在阀内部的沿程压力损失，同时因为没有外露的管路和接头，设备运行过程中的外泄漏点大幅减少，后期维护的时候只需要拆解对应的阀片就能完成故障更换，不需要拆卸整个回路的管路，维护效率提升60%以上。设计的时候特意将阀体的壁厚按照31.5MPa的额定工作压力进行校核，在最高压力工况下，阀体的最大变形量不超过0.01mm，保证结合面的密封性能不会因为高压变形出现失效，内部的阀芯和阀孔配合间隙控制在0.008-0.012mm之间，既保证阀芯动作的灵活性，又能减少内泄漏量，提升阀件的容积效率。在实际建模过程中，所有的安装孔位、密封槽尺寸、调节结构的外形都完全按照实物测绘的尺寸进行还原，能够直接用于液压站的布局干涉检查、安装模拟以及装配工艺的编制，也可以作为液压系统教学演示的三维素材使用。
