液压系统用直通式外螺纹管接头

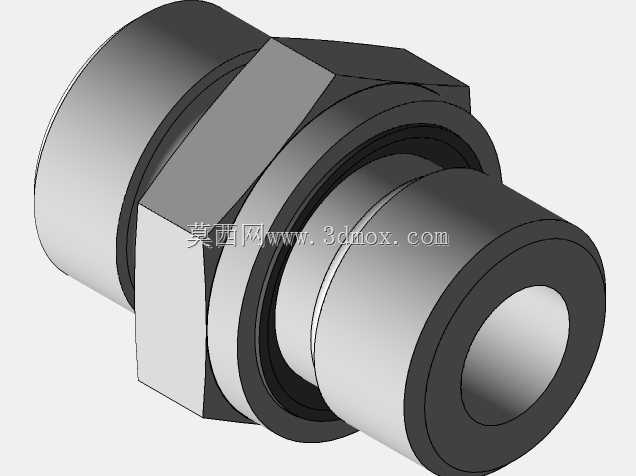

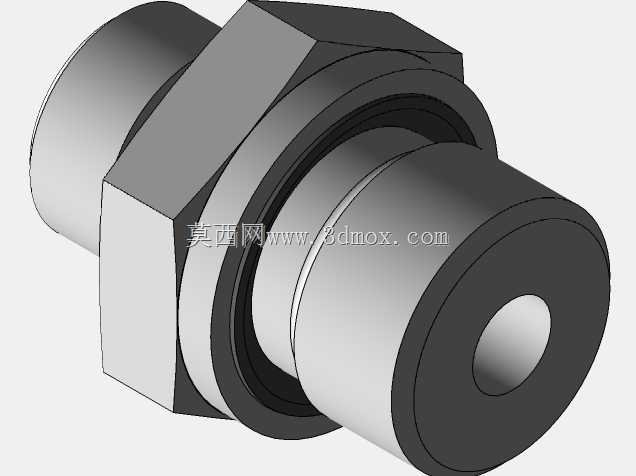

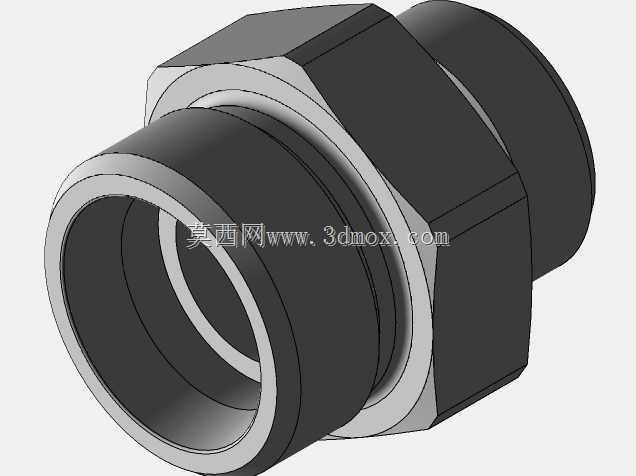

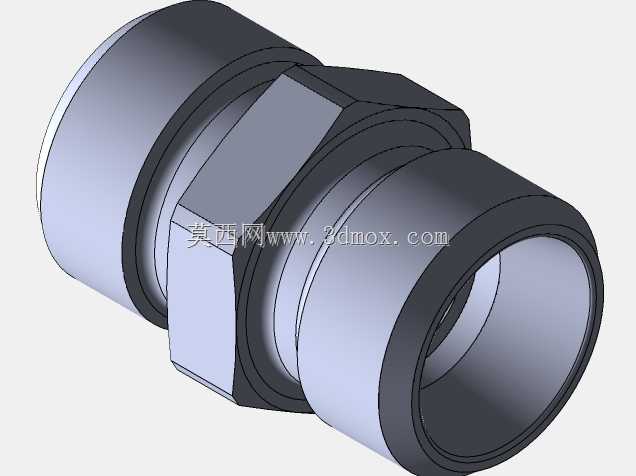

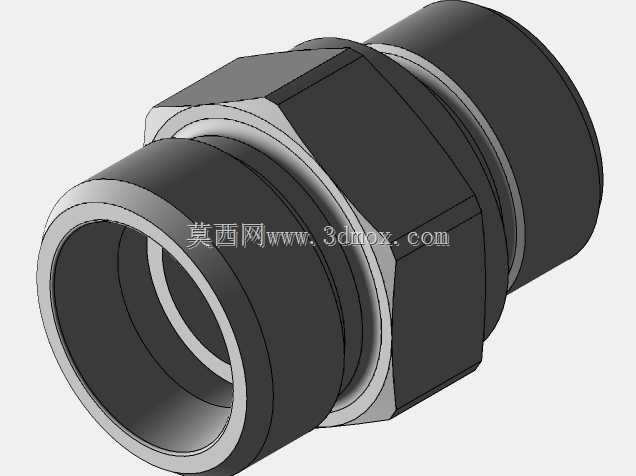

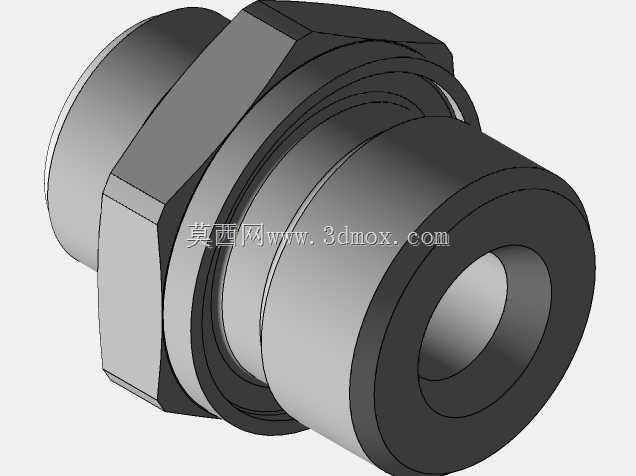

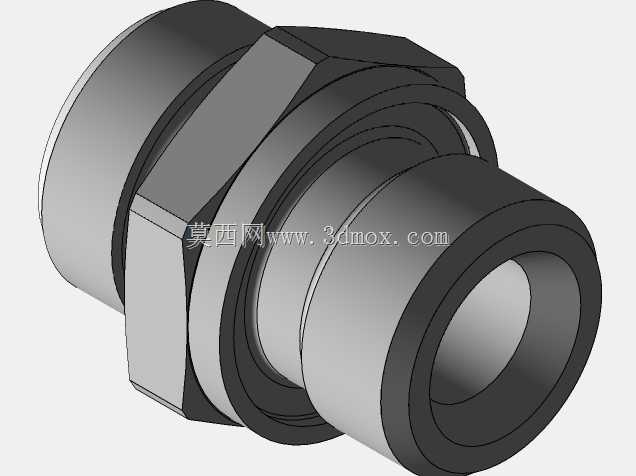

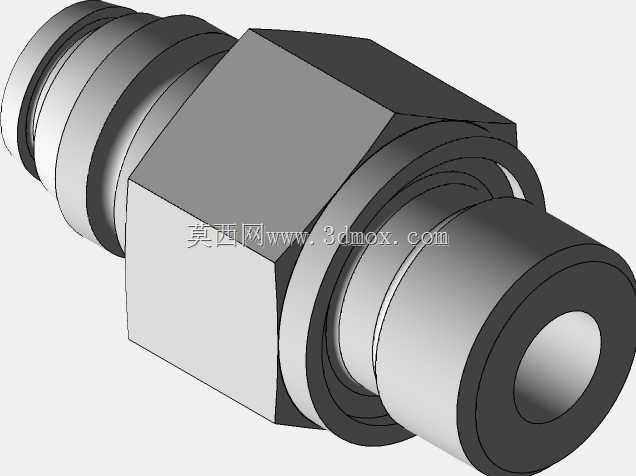

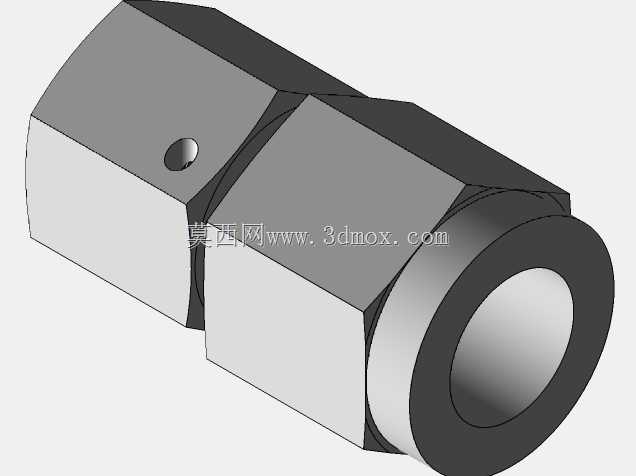

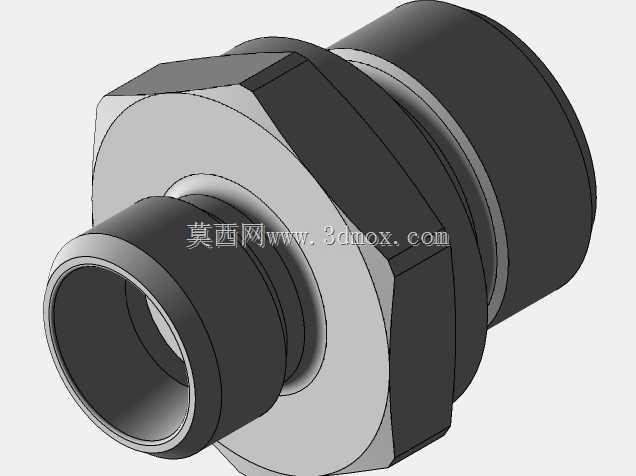

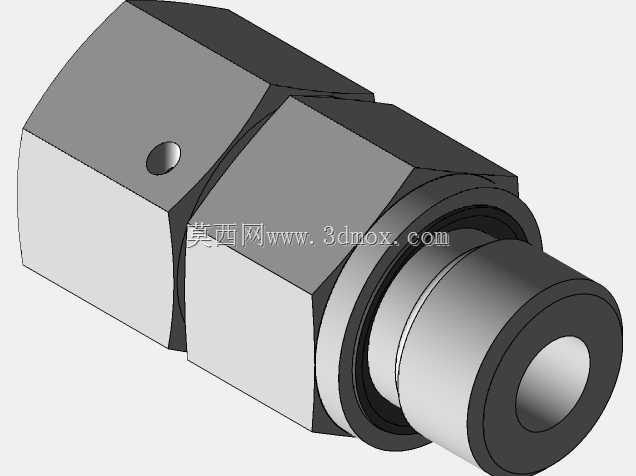

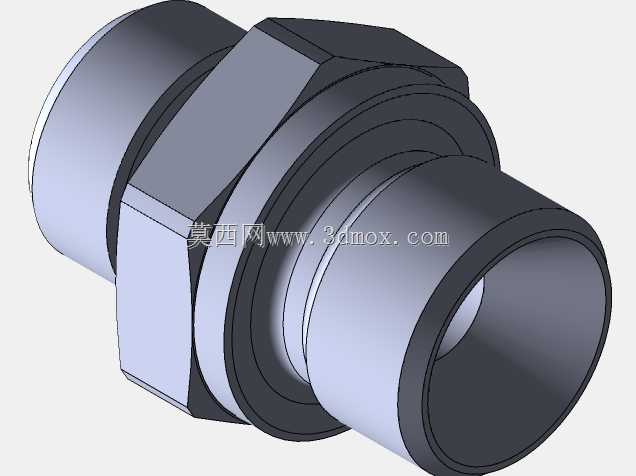

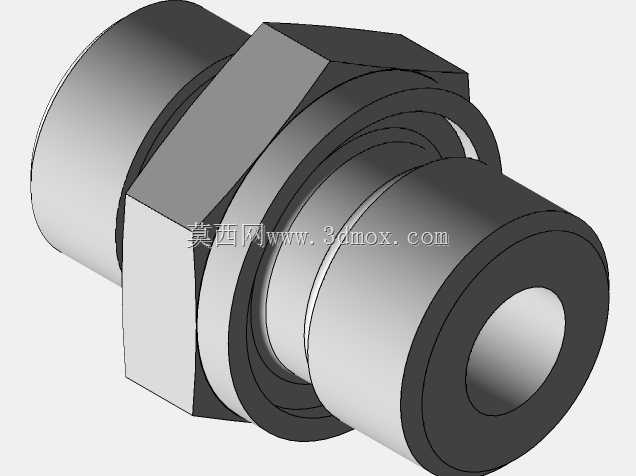

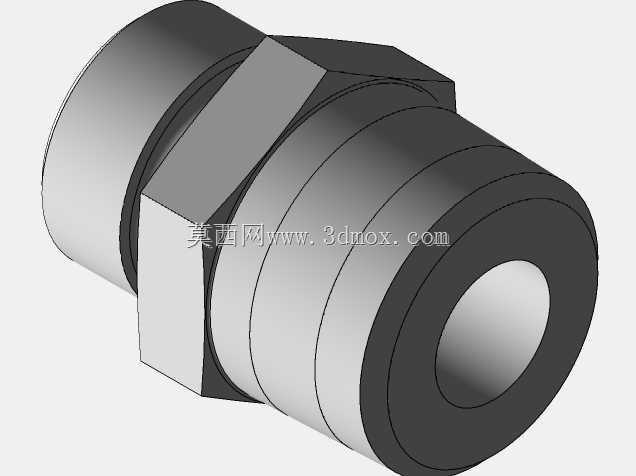

　　这类直通式液压管接头，是液压管路系统里最常用的硬管连接元件之一，日常在工程机械液压站、机床液压夹紧回路、注塑机锁模油路、农机液压输出端都能见到它的身影，核心作用是实现两根同通径硬管的刚性对接，同时保证连接位置在额定工作压力下无渗漏、无松脱，能承受管路内液压油的脉冲压力冲击。从结构设计上看，这个接头采用了三件式组合结构，中间的六角本体是核心受力件，两端分别配套卡套与锁紧螺母，安装时不需要对管路端部做扩口、焊接处理，只需要把硬管端面切平去除毛刺，插入接头本体的内孔到底，再用扳手拧紧锁紧螺母，就能依靠卡套的刃口切入硬管外壁形成密封与抱紧，这种设计大幅降低了现场管路装配的难度，也避免了焊接接头带来的焊渣残留、焊缝锈蚀渗漏的隐患。

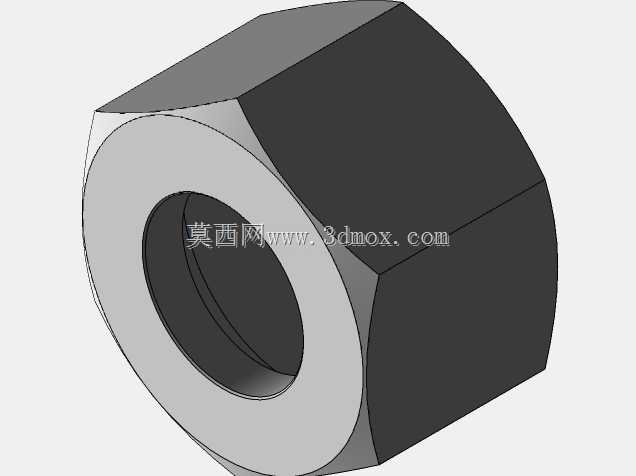

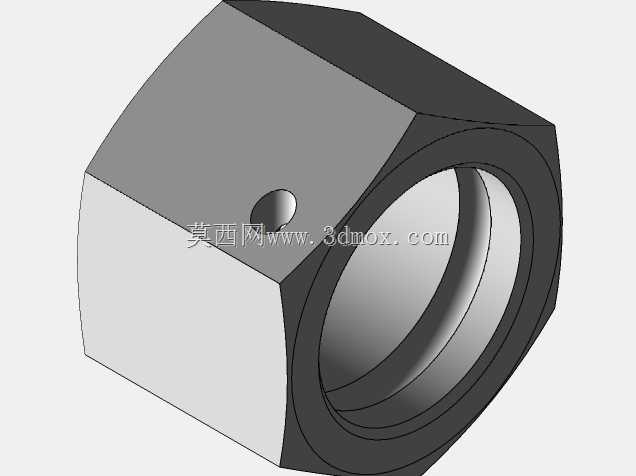

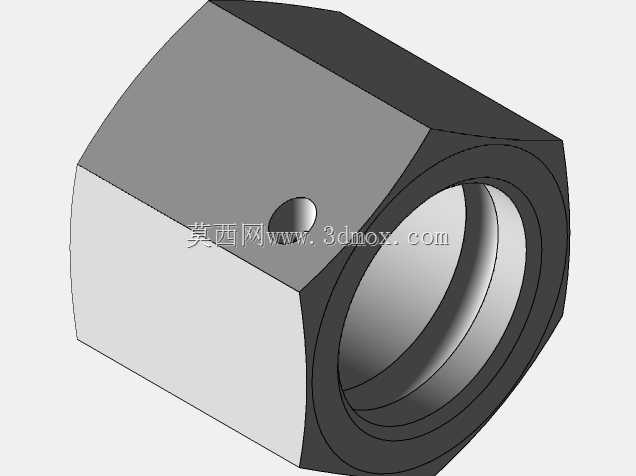

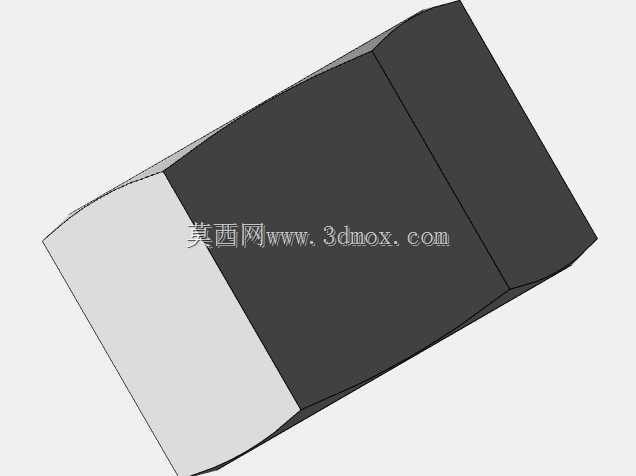

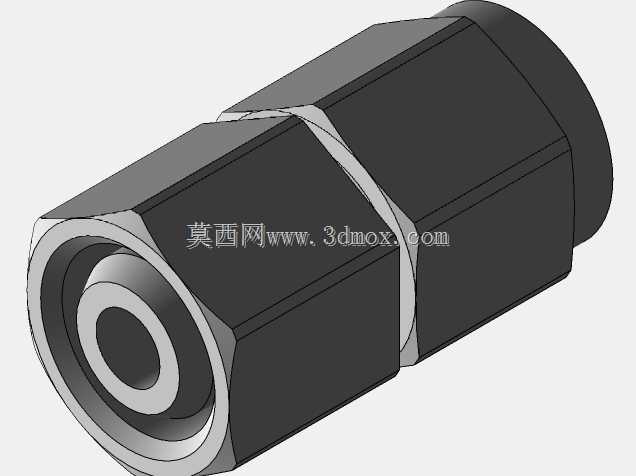

　　接头本体的六角结构是专门为扳手夹持设计的，对边尺寸严格遵循液压管接头的通用标准，不管是用开口扳手、梅花扳手还是套筒，都能找到合适的夹持位，拧紧过程中不会出现打滑、棱角崩损的问题，两端的锁紧螺母同样采用外六角结构，和本体的对边尺寸保持统一规格，现场装配不需要频繁更换扳手，能有效提升管路排布的施工效率。在安装边界上，这类接头属于直通轴向连接结构，安装完成后整体沿管路轴向排布，径向突出尺寸仅为六角本体的对边宽度，在空间紧凑的阀块安装面、设备内部狭窄布管区域，不会和周边的阀件、管路、机架结构产生干涉，相比直角接头、铰接式接头，它的通径损失更小，油液流经时的局部阻力系数更低，适合大流量、低压力损失要求的主油路使用。设计过程中，

　　接头的内孔通径和适配硬管的外径严格匹配，内壁做了倒角过渡处理，避免油液在通径变化位置产生紊流、气蚀，长期使用也不会因为局部流速过快造成内壁冲蚀。两端的密封结合面采用了锥面与卡套配合的硬密封形式，不需要额外加装密封圈，适配矿物基液压油、水乙二醇等多种常用液压介质，工作温度覆盖常规工业环境的-20℃到80℃区间，能满足绝大多数工业液压设备的使用要求。在实际选型应用中，这类接头需要根据系统工作压力、适配硬管的外径来匹配对应规格，安装时要注意锁紧螺母的拧紧力矩符合规范，力矩过小会导致卡套切入量不足，承压后容易出现拔脱渗漏，力矩过大则会造成卡套刃口过度切入管壁，降低管路的抗疲劳强度，在设备长期振动的工况下容易出现管路断裂的问题。

　　另外接头本体和锁紧螺母的材质一般采用碳钢表面镀锌处理，具备基础的防锈能力，在潮湿、户外工况下使用时，也可以根据需求更换不锈钢材质的同规格接头，安装尺寸完全通用，不需要重新设计布管路径。在液压系统的日常维护中，这类直通接头属于免维护元件，只要安装时力矩符合要求，后续基本不需要额外拆检，只有在管路改动、硬管更换时才需要重新拆装，拆装后只需要检查卡套的刃口是否有损伤，若刃口无明显变形磨损，就可以重复使用，大幅降低了设备的后期维护成本。
