通风管道配套L型安装固定支座结构

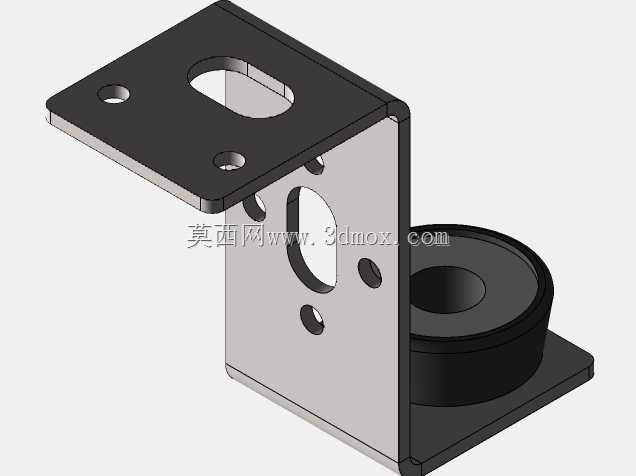

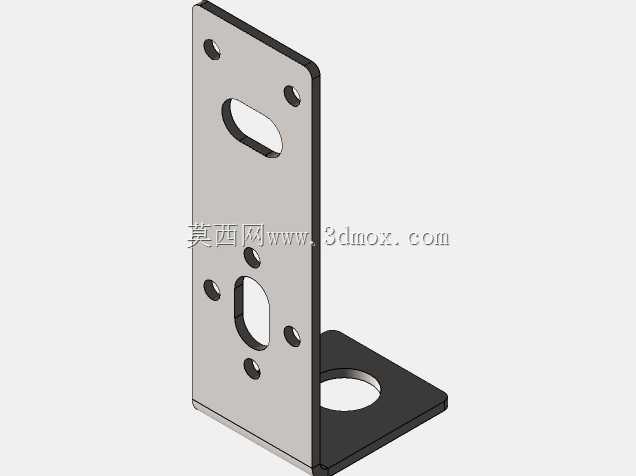

　　这款L型结构的固定支座，主要应用在商用建筑通风系统、工业除尘送风管路的布设场景中，承担风管与墙体、设备机架之间的连接承载作用，解决风管悬空布设时的承重、位移限位问题，避免管路运行过程中因风压波动、设备振动产生的接口松脱、管路偏移故障。从结构设计来看，整体采用折弯一体成型的L型钣金作为主体承载结构，垂直立面与水平安装面的折弯处做了圆角过渡处理，规避直角折弯带来的应力集中问题，长期承载工况下不会出现折弯处开裂的失效情况。水平安装面上设置了两个圆形通孔与一个长条形腰型孔，圆形孔用于穿装固定螺栓实现支座与基础安装面的初步定位，腰型孔则预留了安装调整余量，现场施工时可根据基础预埋螺栓的实际位置偏差做横向位移调整，降低现场安装的对位精度要求，

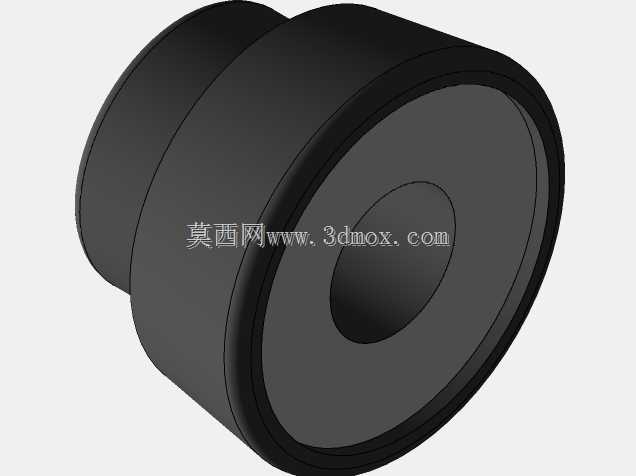

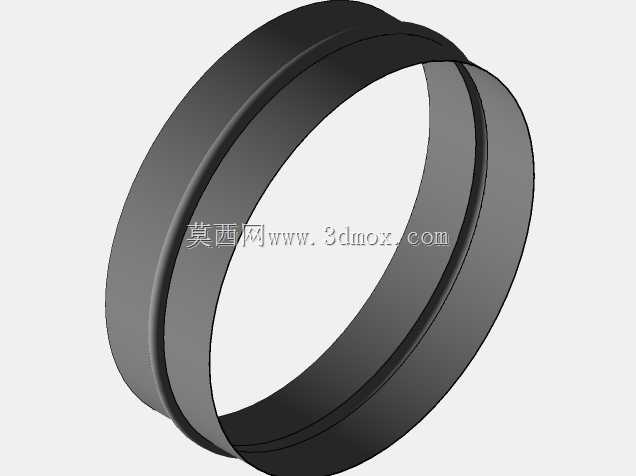

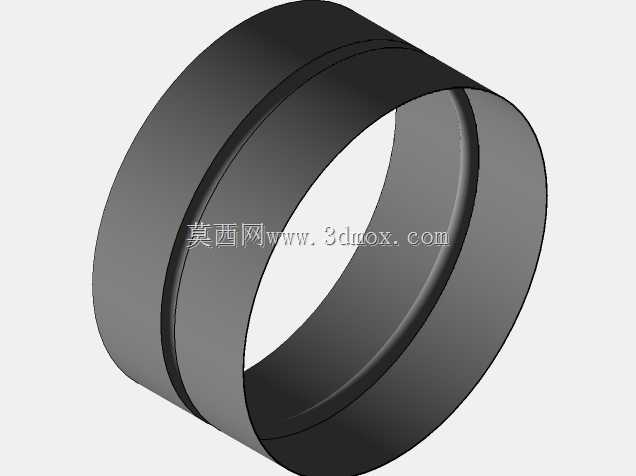

　　适配土建施工时的预埋误差。垂直立面上同样设置了圆形安装孔与腰型调节孔，用于对接风管配套的连接套筒，立面上的腰型孔可实现风管安装高度的微调，抵消管路加工、支座安装带来的尺寸累计误差，保证多段风管对接时的同轴度，减少风管接口处的风阻损耗与漏风概率。垂直立面外侧加装的带台阶圆筒结构，是风管对接的定位承口，圆筒内径与常规通风软管、薄壁金属风管的外径匹配，安装时风管端部可直接套入圆筒外侧，通过卡箍锁紧即可完成密封连接，台阶结构可对风管套入深度做硬限位，避免风管插入过深遮挡管路通径、或是插入深度不足导致卡箍锁紧失效的问题。从安装边界来看，整体结构的外轮廓尺寸紧凑，水平安装面的宽度与垂直立面的高度比例经过优化，

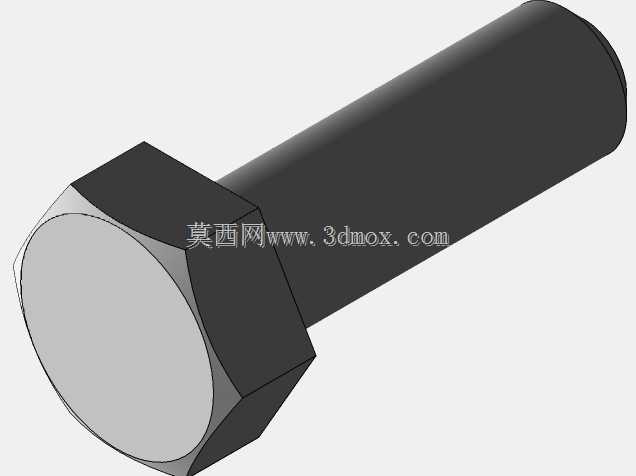

　　在保证足够承载力矩的前提下尽可能压缩占用空间，适合在吊顶内部、设备侧边等狭窄安装空间内布设，不会与周边其他管线、结构件产生干涉。钣金主体的板材厚度根据常规通风管路的单段承重选型，可承载单段1.5米长度风管的自重与风压载荷，表面做发黑防锈处理，适配潮湿、多粉尘的通风管路工作环境，长期使用不会出现锈蚀剥落的问题。设计过程中充分考虑了现场安装的操作便利性，所有安装孔的孔径均匹配常规的膨胀螺栓、机丝螺栓尺寸，施工人员无需额外加工扩孔即可直接完成安装，圆筒承口与垂直立面之间采用铆接固定，连接强度可靠，不会因长期振动出现松脱。在管路系统运行时，这款支座可同时承担垂直方向的承重载荷与水平方向的风推力限位，

　　腰型孔的调节设计也可吸收管路因温度变化产生的少量热胀冷缩位移，避免管路因热应力产生变形。不同于常规的平板式风管支架，这款带集成承口的支座无需额外配置风管对接接头，将固定与对接功能集成在单一零件上，减少了管路安装的零件数量，降低现场施工的装配工作量，同时也减少了管路的连接密封点，降低长期运行的漏风隐患。结构上所有的锐边均做了倒钝处理，安装过程中不会划伤施工人员，也不会割破对接的柔性通风软管，适配帆布软管、PVC软管、薄壁螺旋风管等多种常见通风管路的连接需求。
