施耐德63A三极12回路汇流排结构设计

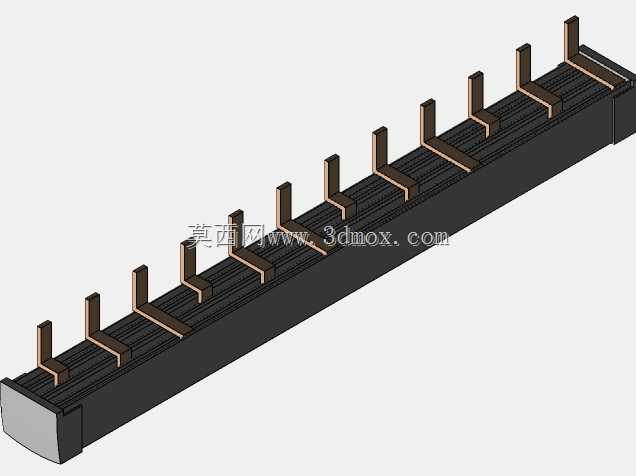

　　在低压终端配电场景里，这类汇流排是替代零散跳线、实现多台微型断路器进线侧并联连接的核心部件，常见于住宅分户箱、小型动力柜、设备配套控制箱的内部布线环节，相比传统单根导线逐只压接的施工方式，能大幅缩减柜内布线工时，同时避免多股导线并接时的虚接、线芯散落、绝缘破损等常见施工隐患。这款三极汇流排对应三相回路的连接需求，额定载流能力匹配63A进线规格，可同时接驳12个三极断路器的进线端，齿位间距严格遵循主流微型断路器的进线端子孔距标准，安装时无需额外裁剪调整，直接将每个L型插齿对应插入断路器进线端子拧紧即可，整体布线后柜内进线侧排布整齐，不会出现导线交叉堆叠的情况，既方便后期运维排查线路，也能优化柜内散热空间。从结构设计来看，

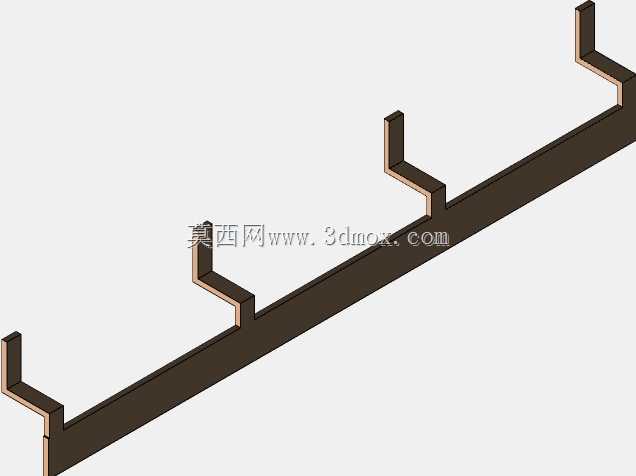

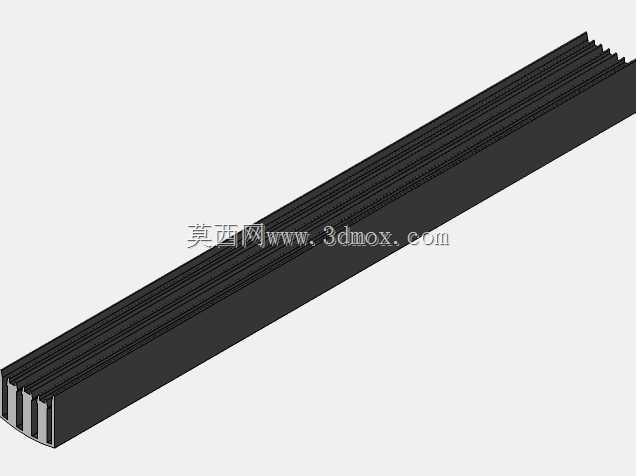

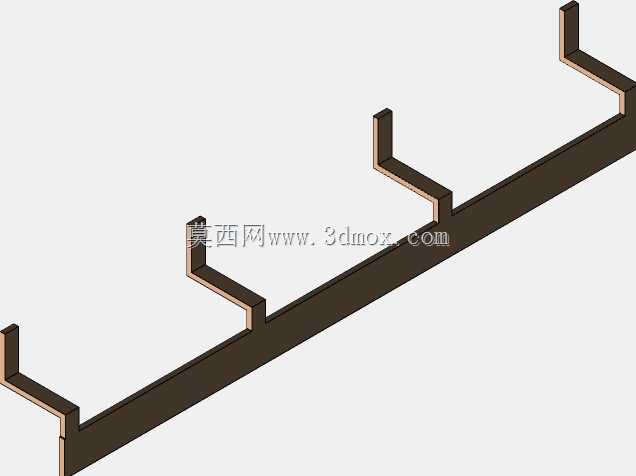

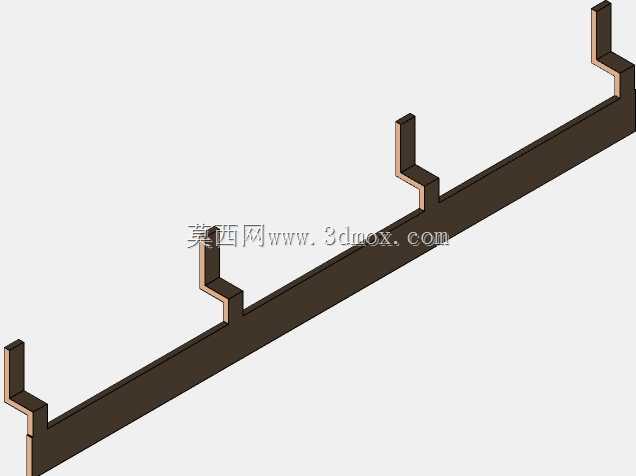

　　汇流排的导电基体采用高纯度紫铜拉制成型，截面尺寸经过载流温升校验，63A工况下长期运行温升控制在国标允许范围内，不会出现过热氧化的问题；插齿与基体采用一体化冲压弯折成型，没有额外焊接接缝，避免了焊缝处接触电阻过大的隐患，每个插齿的厚度与宽度都匹配断路器端子的压接区间，插入后压接螺丝能完全贴合铜齿表面，保证足够的接触面积。外部的绝缘基座采用阻燃级热塑性材料注塑成型，材料耐温等级满足低压配电设备的长期运行要求，相邻铜排之间的绝缘隔筋高度经过爬电距离校验，在潮湿、多粉尘的工业配电环境下也不会发生极间飞弧、击穿的问题，基座背部设计有适配标准DIN导轨的卡扣结构，安装时可直接卡装在35mm标准导轨上，和断路器的安装基准完全统一，

　　不会出现插齿与端子对位偏移的情况。安装边界方面，这款汇流排的整体长度匹配12位三极断路器的总安装宽度，安装后两端预留的绝缘余量足够，不会超出配电箱内的安装空间边界，插齿伸出绝缘基座的长度经过精准控制，插入断路器端子后不会出现铜齿外露过长的情况，避免运维时误碰带电部位的风险，绝缘基座的厚度控制在合理区间，安装后不会与断路器的操作手柄、出线侧导线产生干涉。在实际选型应用中，这类汇流排需要匹配对应极数、额定电流、回路数的断路器组使用，不能跨规格混用，比如不能用3P汇流排接驳1P断路器，也不能用小载流规格的汇流排承载大电流回路，否则会出现温升超标、绝缘失效的问题；设计建模时需要重点校验齿位间距的一致性，

　　每一个插齿的中心距公差要控制在极小范围内，否则安装时会出现个别插齿无法对准端子孔的情况，同时要验证绝缘基座的卡扣强度，保证卡装在导轨上后不会因为长期热胀冷缩出现松脱移位。在设备配套的控制箱生产中，采用这类预制汇流排还能实现布线工序的标准化，不需要施工人员现场测量导线长度、剥线、压接端子，能大幅提升批量装配的一致性，降低对施工人员技能水平的依赖，同时预制的绝缘结构完全覆盖带电部位，相比现场手工布线的绝缘处理更可靠，能减少后期运行中的绝缘故障概率。
