方形多孔合页式门用铰链结构设计

　　日常接触的各类室内门、设备防护门、柜体柜门的开合动作，核心支撑部件就是这类铰接结构，它承担着门扇与固定框架之间的连接载荷，同时要保证门扇绕固定轴顺畅转动，不会出现卡滞、下垂、旷量过大的问题。不少现场安装的师傅都遇到过劣质铰链用了半年就出现门扇下坠、锁舌对位不准的情况，本质上就是铰链的叶片强度、轴套配合间隙、安装孔位设计没有匹配实际使用场景的载荷要求。

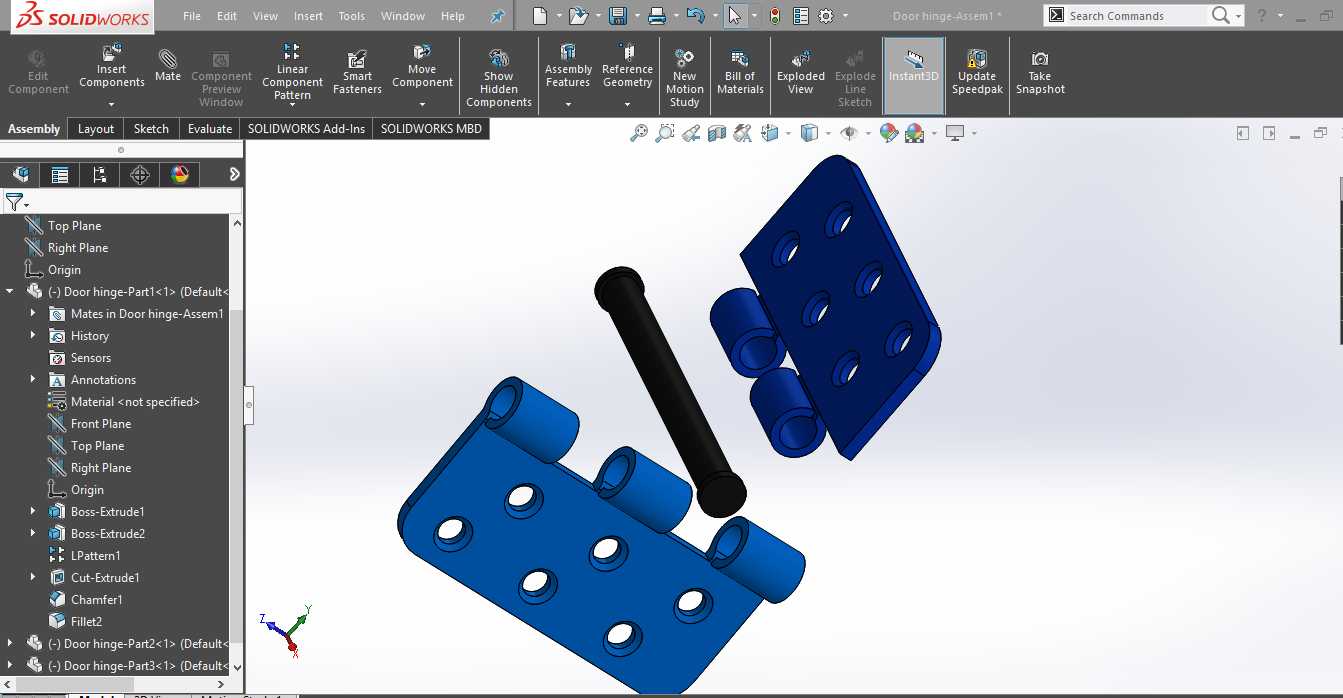

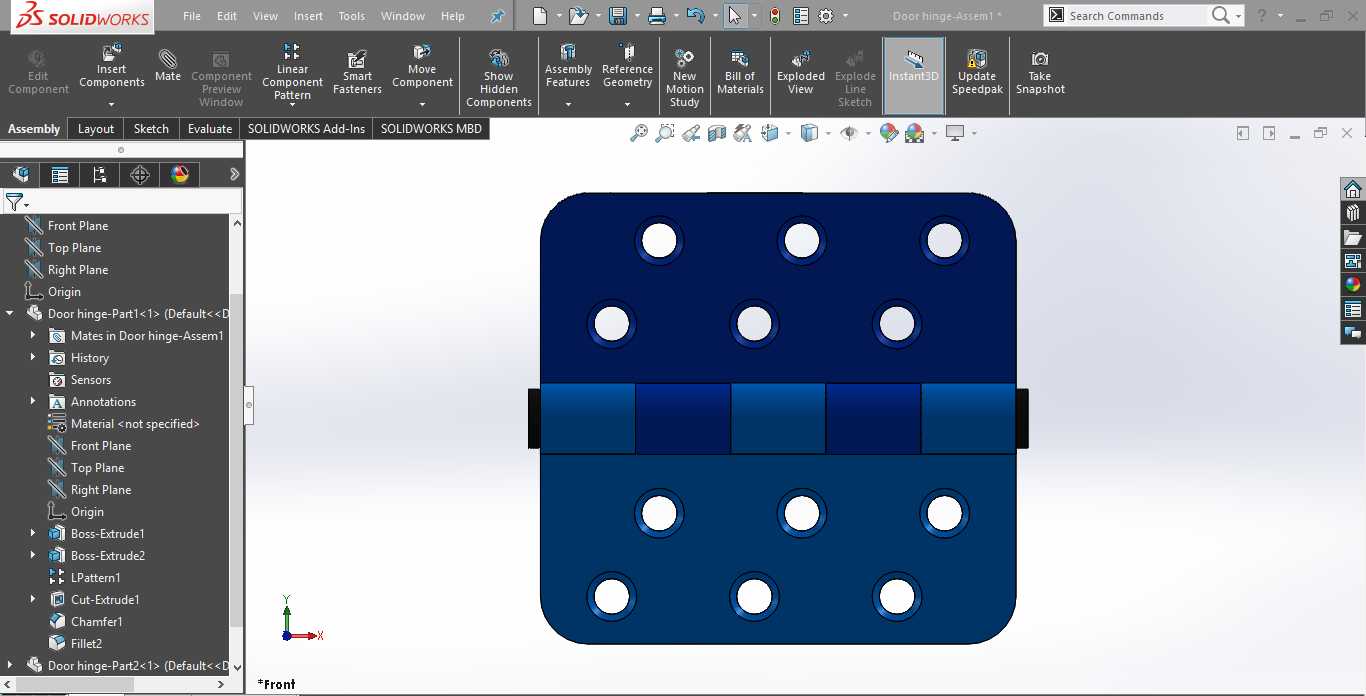

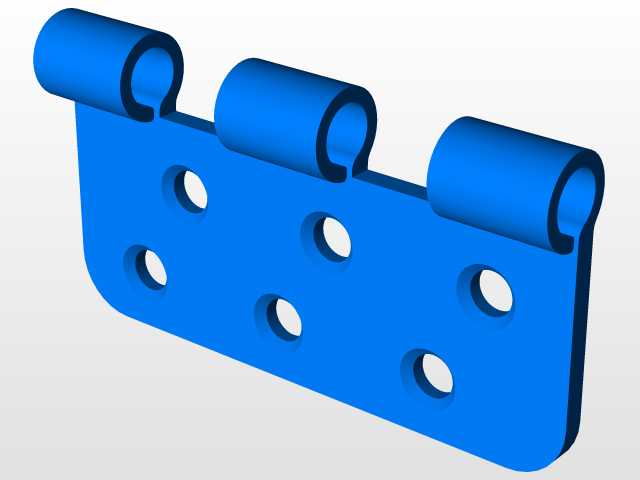

　　这款铰链采用对称式双叶片结构，两个叶片分别对应门扇侧和门框侧的安装面，每个叶片上均匀排布了三行两列共六个安装孔，孔位采用沉头设计，安装后螺丝头部可以完全埋入叶片平面，不会突出表面刮蹭门扇或门框的涂装层，也能避免螺丝长期受外力碰撞出现松动。中间的铰接轴段采用分段式轴套结构，不是整根通长的销轴设计，这种分段结构可以在保证转动同轴度的前提下，减少轴与轴套之间的接触面积，降低转动时的摩擦阻力，哪怕是在没有定期加注润滑脂的使用场景下，也能长期保持开合顺畅，不会因为灰尘堆积、轻微锈蚀就出现转动发涩的问题。

　　从设计思路上看，这款铰链的叶片边角全部做了圆角过渡处理，没有尖锐的直角边，一方面是在生产冲压环节可以减少应力集中，避免叶片热处理或者长期受力时出现边角开裂的问题，另一方面在现场安装、后期维护的时候，也不会划伤安装人员的手部，符合五金配件的安全设计要求。叶片的厚度经过载荷匹配计算，针对常规40mm厚度的室内木质门、1.5mm厚度的钣金设备防护门，单副铰链的额定静载荷可以满足单扇门安装两到三个铰链时的承重要求，不会出现叶片受载变形的问题。

　　安装边界方面，这款铰链的两个叶片闭合时整体厚度控制在常规门扇与门框的安装间隙范围内，不需要在门扇或者门框上额外开深槽嵌装，属于明装式铰链，对于现场安装的容错率更高，哪怕是门框或者门扇的安装面存在轻微的平面度误差，也可以通过调整螺丝的锁紧程度来补偿，不需要对安装面做额外的铣削加工。安装孔的孔距采用通用的五金件安装孔距标准，和市面上多数同规格的明装铰链孔位兼容，如果后期使用中出现铰链损坏需要更换，不需要在门扇和门框上重新打孔，直接替换原有铰链即可，大幅降低后期维护的成本。

　　在实际应用场景中，这类铰链除了用在常规的室内平开门上，还可以适配各类工业设备的防护检修门、电气控制柜的柜门、仓储货架的封闭仓门，不同场景下只需要根据门扇的重量调整单扇门的铰链安装数量即可。比如重量较轻的钣金柜门，单扇门装两个铰链就可以满足承重要求；如果是重量较大的实木门或者带隔音层的防火门，单扇门装三个铰链，上下两个铰链距离门扇上下边的距离控制在门扇高度的十分之一位置，中间的铰链装在门扇重心偏上的位置，就可以均匀分散门扇的重量载荷，避免长期使用后出现门扇变形下垂的问题。

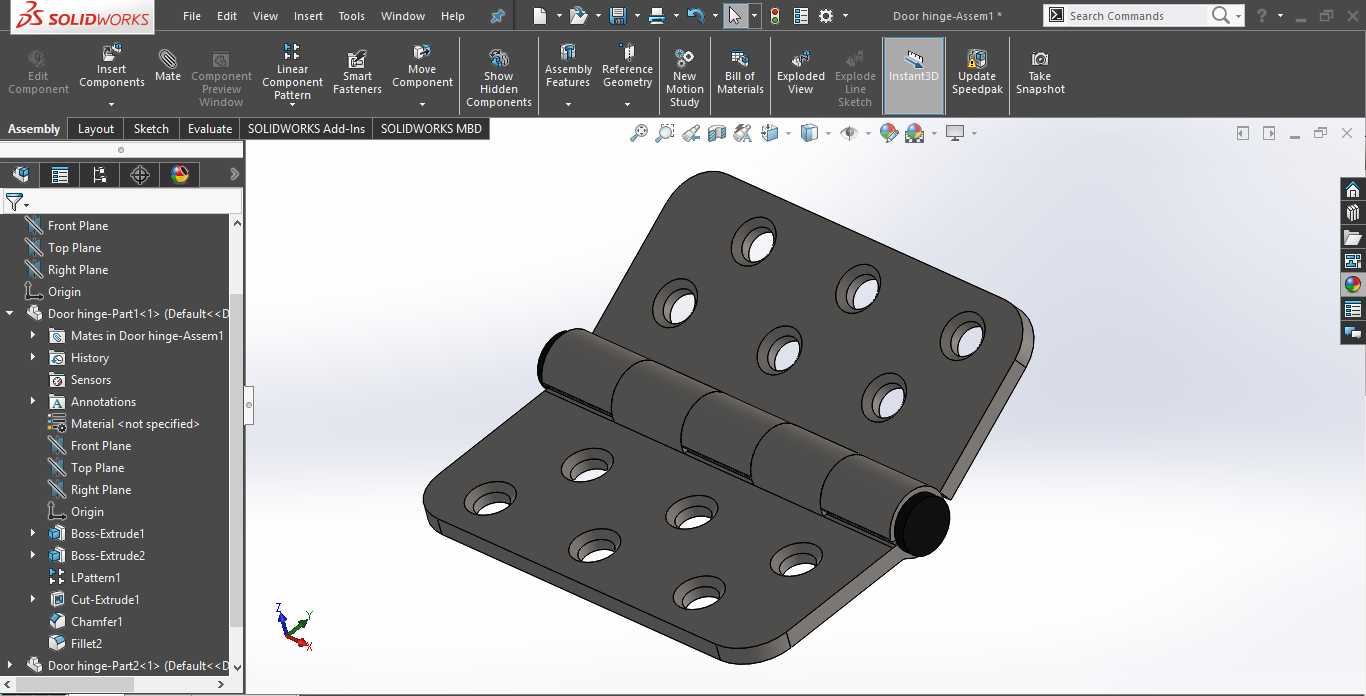

　　转动结构的设计上，这款铰链的销轴两端做了铆压封边处理，不会出现长期开合过程中销轴窜动脱出的问题，轴套之间预留了微小的轴向间隙，可以补偿不同温湿度环境下材料的微小膨胀变形，哪怕是在南方梅雨季节空气湿度大、木质门扇出现轻微涨缩的情况下，也不会出现铰链转动卡滞、门扇关不严的问题。叶片表面采用均匀的涂装处理，既可以提升外观的一致性，也能在叶片表面形成保护层，减少日常使用中接触水汽、灰尘带来的锈蚀问题，延长整体的使用寿命。

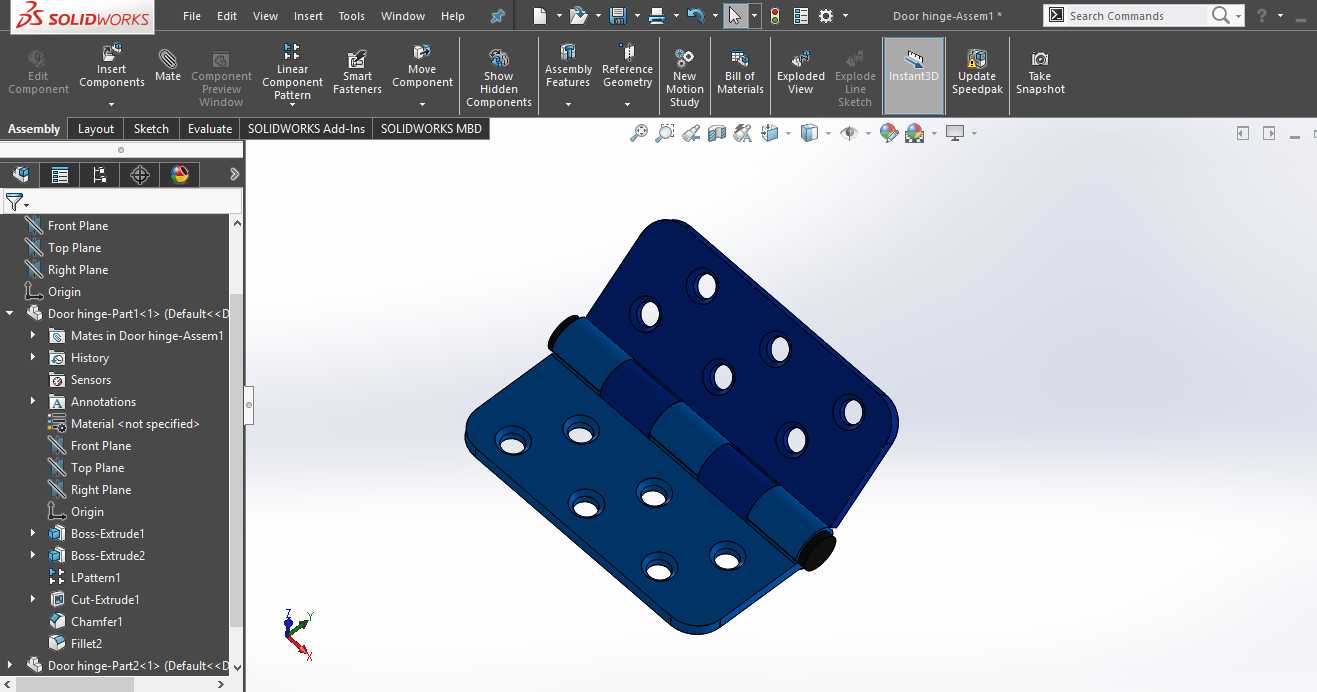

　　从建模实现的角度看，这款铰链的结构没有复杂的曲面特征，全部采用规则的拉伸、切除、阵列特征即可完成，安装孔的沉头特征通过异形孔向导或者旋转切除都可以实现，铰接部分的轴与轴套配合要注意预留合理的配合间隙，建模时不能做成零间隙的干涉配合，否则实际生产装配后会出现转动阻力过大的问题。叶片上的所有孔位位置要严格按照对称原则排布，保证两个叶片闭合时孔位不会出现错位，安装时可以快速对位，不需要反复调整铰链的安装位置。
