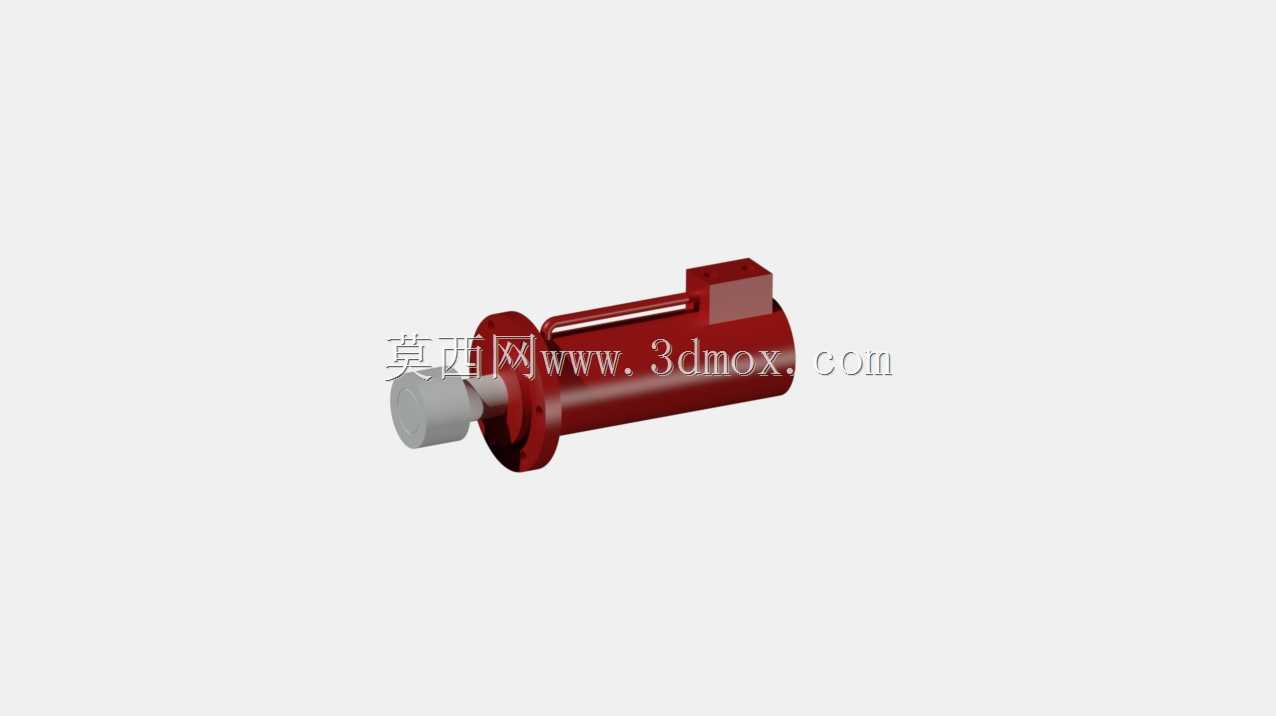

法兰式重载液压油缸三维结构设计

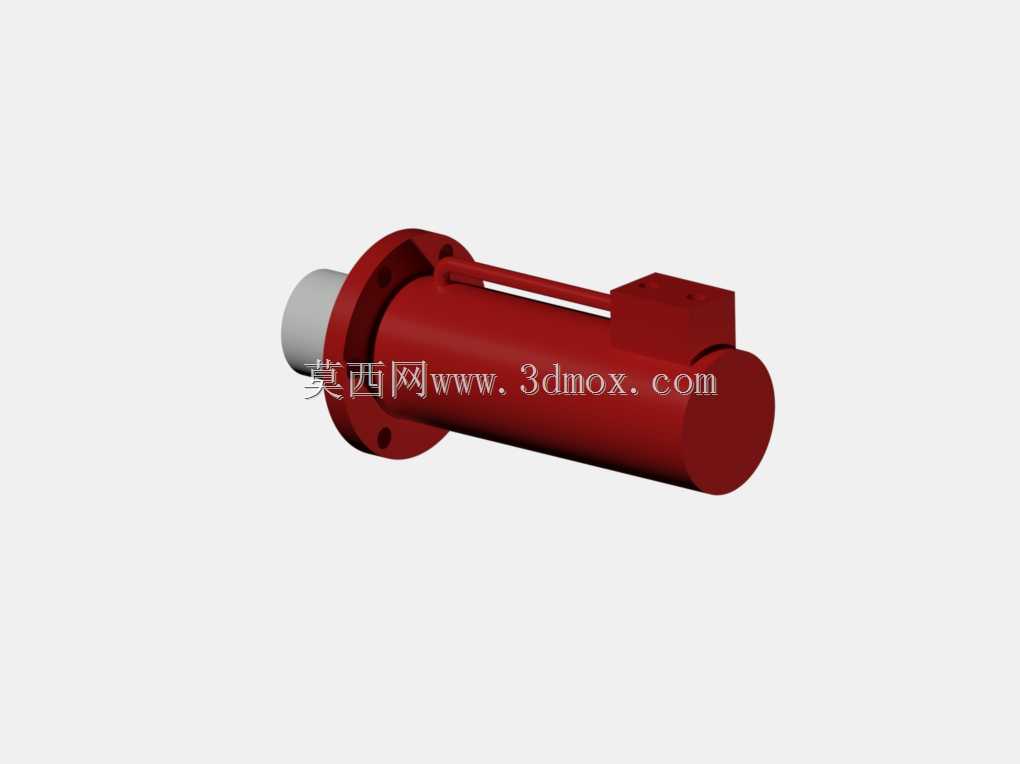

　　在重型冶金产线的压装工位、工程起重设备的变幅机构、大型注塑机的锁模单元这类需要大推力直线动作的场景里，法兰安装形式的液压油缸一直是选型优先级很高的执行部件，这次拆解的这款油缸结构，就是针对前法兰固定安装场景做的适配设计，能覆盖绝大多数需要刚性固定缸体、输出端带负载做往复直线运动的工况。从安装边界来看，这款油缸的缸体外径、法兰安装孔位分布、活塞杆伸出端的轴径尺寸都做了标准化适配，缸体总长在活塞杆完全收回状态下的尺寸刚好适配多数中型液压站配套的执行机构安装空间，前法兰的止口尺寸做了公差配合设计，安装时可以直接嵌入设备安装板的定位止口内，不需要额外做同轴度找正工装，能大幅缩短现场装配的调校时间，避免因为安装偏心导致的活塞杆密封件偏磨、

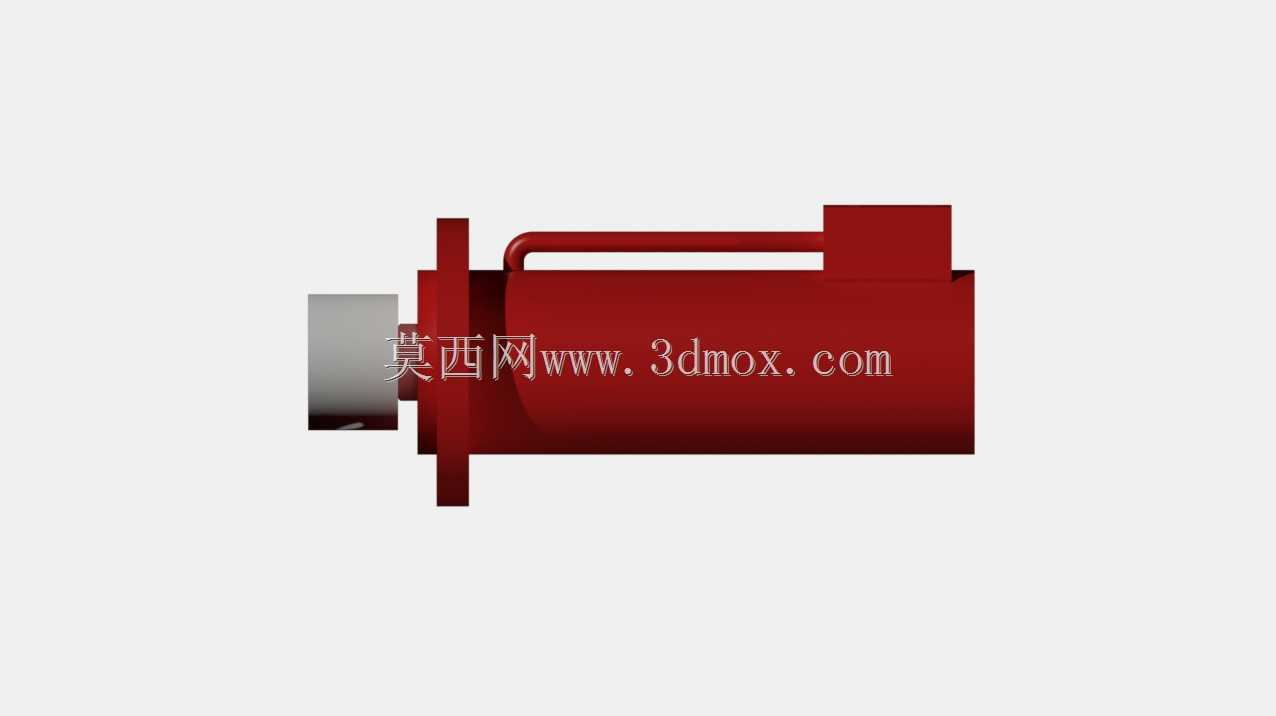

　　缸筒内壁拉伤这类常见故障。从功能设计逻辑上，这款油缸采用了单杆双作用的结构形式，无杆腔进油时可以输出更大的工作推力，适配重载推进的工况需求，有杆腔进油时活塞杆收回，因为有杆腔的有效作用面积更小，收回动作的速度会比伸出速度更快，刚好匹配多数工况下“慢进快退”的动作节拍要求，能在保证作业推力的前提下缩短空行程的时间损耗。缸体侧面的集成油口做了侧向布局，相比传统的轴向油口设计，这种侧向布局能减少管路安装时的空间占用，避免活塞杆伸出时和进出油管路发生运动干涉，油口的连接螺纹采用了通用的公制细牙螺纹，和市面上主流的液压管路接头完全适配，不需要单独定制转换接头。密封结构的设计上，活塞杆端采用了多道密封组合的形式，最外侧是防尘圈，

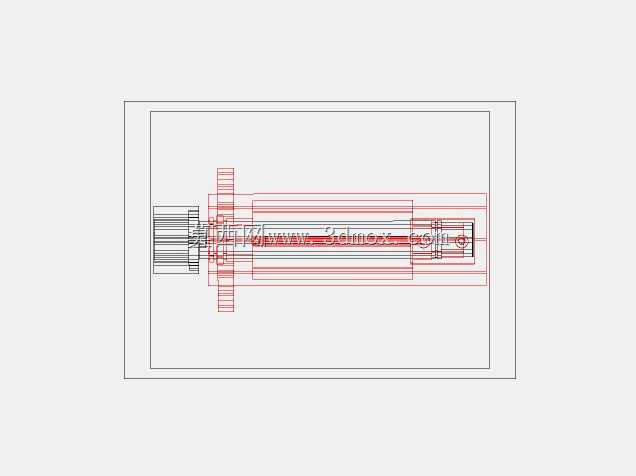

　　能阻挡作业环境里的金属碎屑、粉尘、切削液这类杂质进入缸体内部，往里依次是主密封环、导向环和缓冲密封，既能保证高压状态下的油液密封效果，又能给活塞杆提供足够的径向支撑，避免活塞杆受侧向力时出现别劲的问题，缸筒和端盖的连接采用了法兰螺栓锁紧的形式，相比螺纹连接的端盖，这种结构的承压能力更强，在系统压力波动、出现瞬时液压冲击的时候，不会出现端盖松动、密封失效的问题。在做三维建模的时候，整个结构的装配关系完全按照实际加工装配的逻辑搭建，每个零件的配合公差都在建模时做了预留，比如缸筒内壁和活塞的配合间隙、活塞杆和导向套的配合间隙，都参考了液压元件设计的行业标准，法兰上的安装孔做了沉头设计，安装螺栓可以完全沉入沉孔内，

　　不会突出法兰表面影响安装贴合度，活塞杆伸出端的轴头做了平键槽和外螺纹设计，可以直接和负载连接座进行刚性连接，不需要额外加工连接结构。实际选型应用的时候，需要注意这款油缸的安装形式是前法兰固定，安装板的厚度要匹配法兰止口的深度，同时要保证安装面的平面度公差，避免法兰锁紧之后缸体出现变形，导致活塞杆运动卡滞；进出油管路连接时要注意密封件的选型，采用组合密封垫圈保证油口处的密封效果，首次启动前要给缸体内注满液压油排净空气，避免出现爬行、动作抖动的问题。另外这款油缸的外部结构没有做复杂的异形设计，缸体外壁是光滑的圆柱面，方便后期做防护套的安装，在多粉尘、多腐蚀性介质的作业场景里，可以直接加装伸缩式防护套罩在活塞杆外侧，延长密封件的使用寿命，缸体表面的涂装预留了足够的厚度空间，用户可以根据自己设备的整体配色做表面喷涂处理，不需要额外打磨基体。从结构强度的角度，建模时对缸筒壁厚、法兰厚度、活塞杆直径都做了强度校核，在额定工作压力下，各个受力部件的安全系数都能满足重载工况的使用要求，不会出现塑性变形、断裂这类失效问题，活塞和活塞杆的连接采用了锁紧螺母加止动垫圈的形式，避免长期往复动作时活塞出现松动，导致油缸动作失效。
