11立方污泥增稠储料罐体结构设计

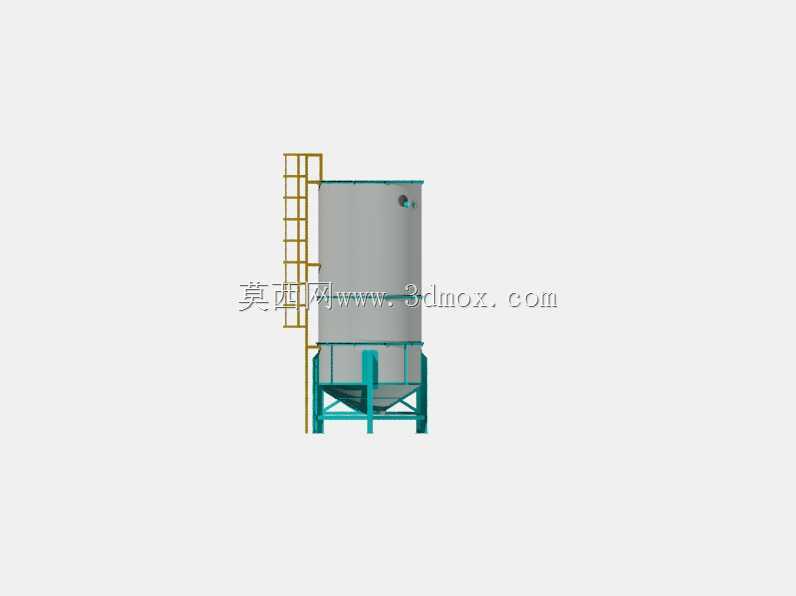

　　在市政污水处理厂、工业废水处理站的污泥处理工段，以及选矿厂尾矿浓缩环节，这类立式锥底增稠储罐是衔接前端污泥收集与后续脱水处理的核心中转存储设备，主要承担低浓度污泥的重力沉降增稠、临时缓存、定量给料的功能，避免前端来泥浓度波动对后续板框压滤、离心脱水等工序造成负荷冲击。从结构设计逻辑来看，整体采用立式圆柱筒体搭配锥斗出料的构型，圆柱段提供足够的沉降停留容积，11立方米的有效容积可匹配常规中小型处理线4-6小时的污泥缓存量，锥底采用60度倾斜角设计，这个角度是结合污泥颗粒安息角反复校核确定的，既保证浓缩后的高浓度污泥能够依靠重力顺畅滑向底部出料口，不会在锥壁形成积料架桥，又能控制整体设备高度，降低厂房层高要求与安装施工难度。

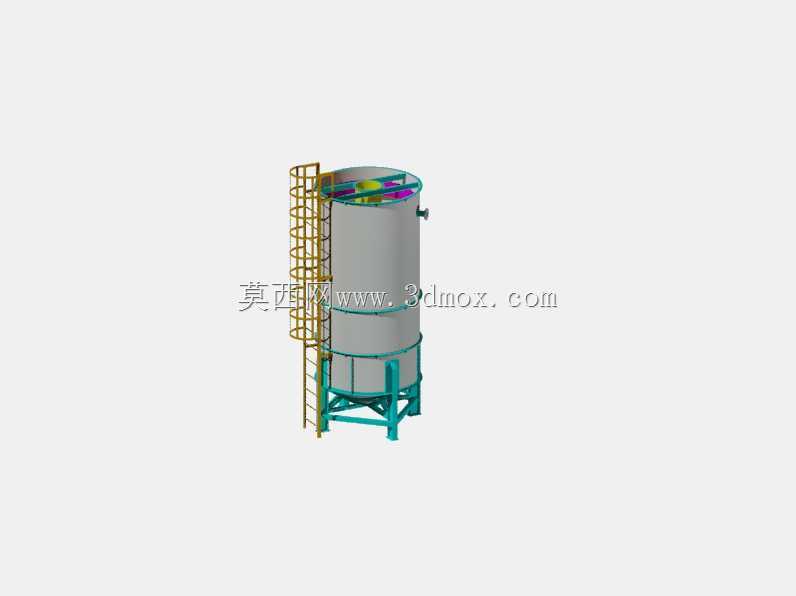

　　筒体侧面配置的直爬梯采用等边角钢焊接框架搭配圆钢踏步，踏步间距控制在300mm，符合工业设备检修通道的安全规范，爬梯与筒体之间预留150mm的操作净距，方便运维人员攀爬至罐顶检查进料布水情况、清理浮渣。罐顶设置的人孔与进料口采用偏心布置，避免进料直接冲击沉降区造成已经沉降的污泥层翻涌，进料管延伸至筒体中心位置向下布水，让进泥沿径向缓慢扩散，减少对沉降过程的扰动。

　　筒体下部设置的环形支撑腿采用H型钢焊接结构，四个支腿沿筒体圆周均匀分布，支腿之间设置横向斜撑形成稳定的框架结构，可承受满罐状态下污泥与罐体的总载荷，同时支腿底部预留地脚螺栓安装孔，安装时需要匹配设备基础的预埋钢板位置，基础平面度误差控制在2mm/m以内，避免罐体倾斜导致锥底出料偏载、积料。罐体侧壁不同高度设置了取样口与观察视镜，可实时监测不同高度的污泥浓度分层情况，调整底部排泥阀的开启频率，保证排出的污泥浓度稳定在工艺要求区间。

　　设计过程中针对筒体壁厚做了刚度校核，常压存储工况下筒体采用6mm厚碳钢板卷制焊接，外部设置三道环形加强筋，避免满罐时筒体出现鼓胀变形，锥斗段因为要承受污泥的垂直压载，壁厚增加至8mm，内壁做光滑打磨处理，减少污泥挂壁的可能。这类设备的安装边界需要注意，罐体周边要预留不小于800mm的检修通道，爬梯侧预留1200mm的操作空间，底部出料口距离地面高度要匹配后续输送设备的进料口高度，通常预留1200mm的空间方便安装闸阀与输送泵，罐顶需要预留排气口，避免进料时罐内形成正压影响进料顺畅度，同时排气口要配置防虫网防止杂物落入罐内。在实际工况运行中，这类增稠罐依靠重力沉降实现污泥浓缩，不需要额外动力消耗，相比机械浓缩设备运行成本更低，故障点少，适合中小型处理线的污泥预处理环节，设计时还要考虑溢流口的设置，溢流口位于筒体上部，当进泥量超过出泥量时，上清液可通过溢流口回流至前端处理单元，避免污泥从罐顶溢出。
