五立方污泥增稠浓缩罐体结构设计

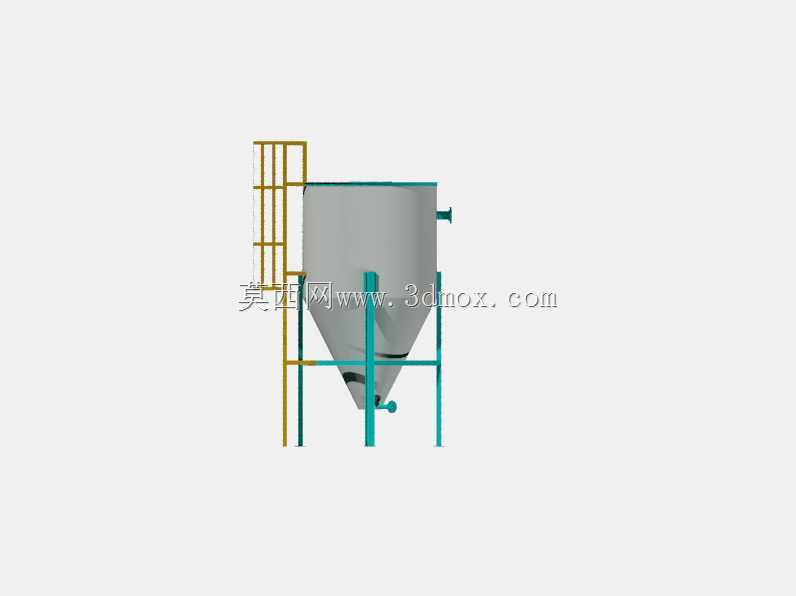

　　在市政污水处理厂、工业废水处理站的污泥处理工段，污泥增稠浓缩是污泥脱水前的核心预处理环节，五立方规格的污泥增稠罐主要适配中小型处理站的日处理量需求，可对接前端沉淀池排泥管路，将含水率99%以上的稀污泥通过重力沉降、斜板辅助沉降的方式浓缩至含水率95%-97%区间，大幅降低后续污泥脱水设备的处理负荷，减少絮凝剂投加量与整体运行能耗。该罐体采用锥底立式结构设计，锥段角度设置为55度，可保证沉降后的浓缩污泥依靠自重顺利滑向锥底排泥口，避免污泥在罐壁粘附架桥，减少日常清罐维护频次；罐体直筒段高度与锥段高度比例经过沉降速率验算，可保证污泥颗粒在罐内拥有足够的沉降停留时间，不会随上清液溢流带出。

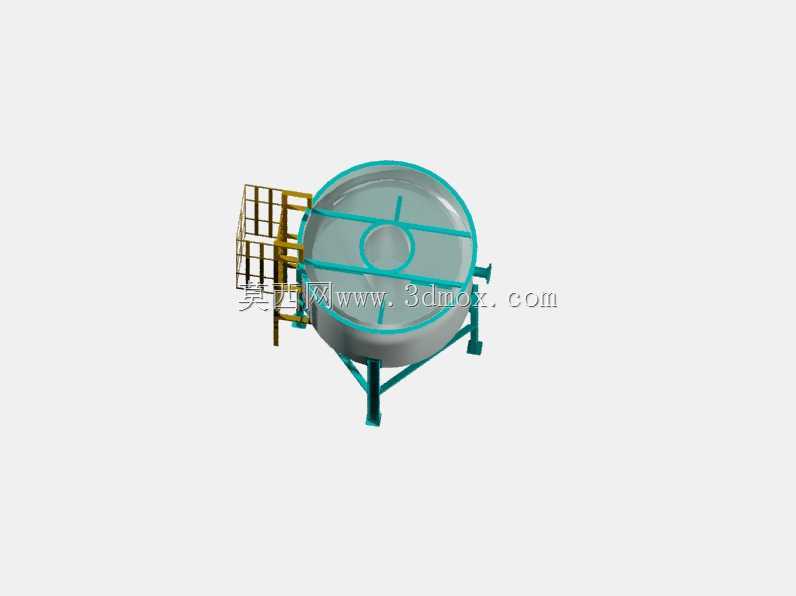

　　罐体顶部设置环形操作平台与直爬梯，爬梯踏步采用防滑花纹钢板制作，两侧设置防护栏杆，平台周边设置1.2米高的安全护栏与踢脚板，可满足日常巡检、设备检修的操作安全要求，爬梯与罐体采用抱箍式连接，无需在罐壁额外焊接连接件，降低罐体焊接变形风险，也便于后期拆装维护。罐体内部设置斜板沉降组件，也就是标签中标注的lamella结构，斜板采用60度倾角布置，板间距控制在80mm，可有效增加沉降面积，缩短污泥颗粒的沉降距离，相比传统无斜板的浓缩罐，同等容积下的沉降处理效率可提升40%以上，斜板组件采用模块化设计，通过顶部的支撑梁固定，可单独抽出更换，无需整体拆解罐体。

　　罐体支撑采用四根等边角钢制作的支腿，支腿与罐壁之间设置加强筋板，支腿底部设置地脚螺栓安装板，可通过膨胀螺栓或预埋螺栓固定在混凝土基础上，安装时需保证罐体整体垂直度偏差不超过1/1000，避免锥底排泥不畅；支腿高度预留了锥底排泥阀的安装空间，可直接对接螺杆泵或柱塞泵的进料口，无需额外加装过渡连接管路。上清液溢流口设置在直筒段顶部的环形溢流槽内，溢流槽采用锯齿形溢流堰，可保证上清液均匀流出，避免局部流速过快带走沉降污泥，溢流槽外侧设置排污口，可定期冲洗溢流槽内的积泥。进泥口设置在直筒段中下部，采用切线方向进料，可使进入罐内的稀污泥形成缓慢旋流，既可以避免进泥直接冲击斜板组件影响沉降效果，也可以利用旋流作用促进污泥颗粒的絮凝碰撞，提升沉降效率；加药口设置在进泥管路上，可在污泥进入罐体前完成絮凝剂混合，无需在罐内额外设置搅拌装置，降低设备运行功耗。锥底最低处设置排泥口，可根据排泥浓度要求设置定时排泥或连续排泥，排泥管路上可加装电动阀门实现自动控制，对接后续的污泥脱水设备。

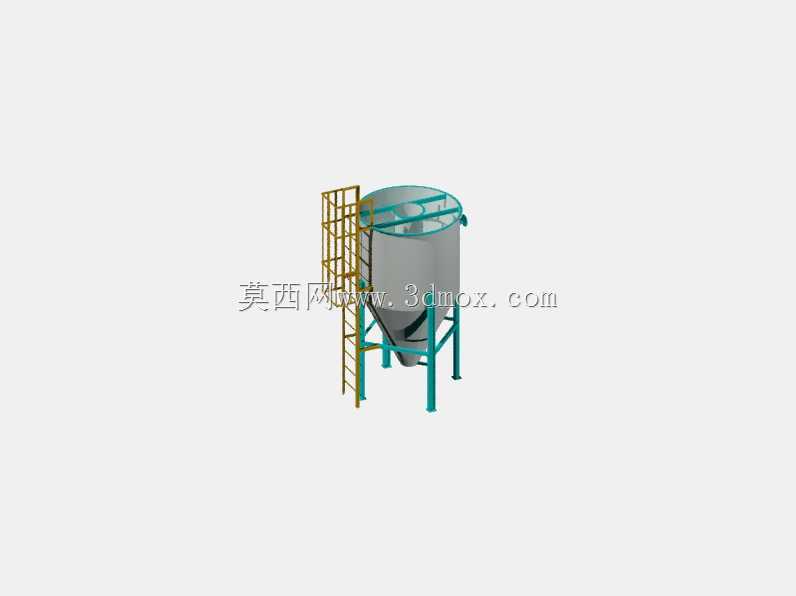

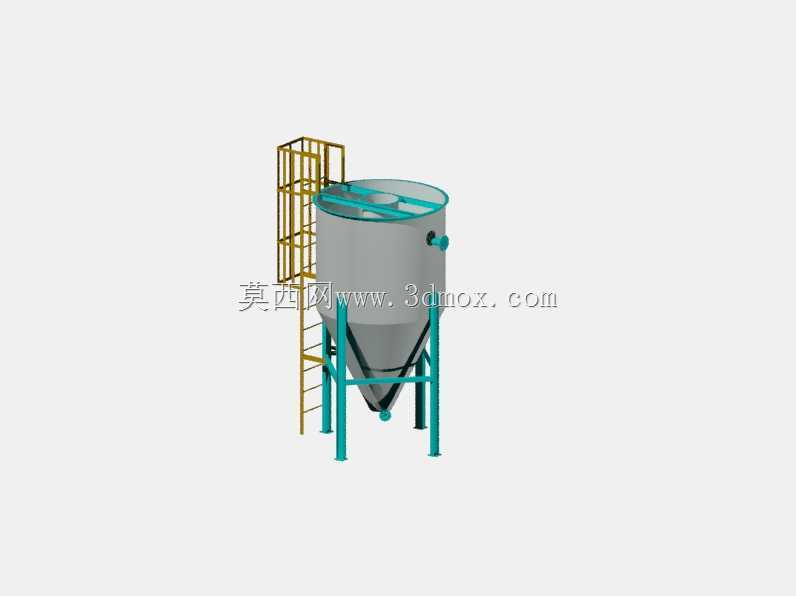

　　在三维建模过程中，罐体壁厚根据常压容器设计标准选取，直筒段与锥段采用相同壁厚，焊接处采用连续角焊缝，做煤油渗漏试验要求，保证罐体密封性能；所有钢结构部件均做防腐处理，罐体内部做环氧树脂防腐，外部做防锈底漆加面漆处理，可适应污水处理厂的腐蚀环境。该模型完整还原了设备的所有结构细节，包括爬梯的踏步间距、护栏的横杆数量、支腿的加强筋位置、斜板组件的排布方式，可直接用于设备选型参考、结构受力验算、安装基础设计，也可作为污水处理工艺流程图解的三维演示素材，帮助设计人员快速完成污泥处理工段的设备布置与管路对接设计，减少重复建模工作量。
