十五立方容积科拉姆式水处理池结构

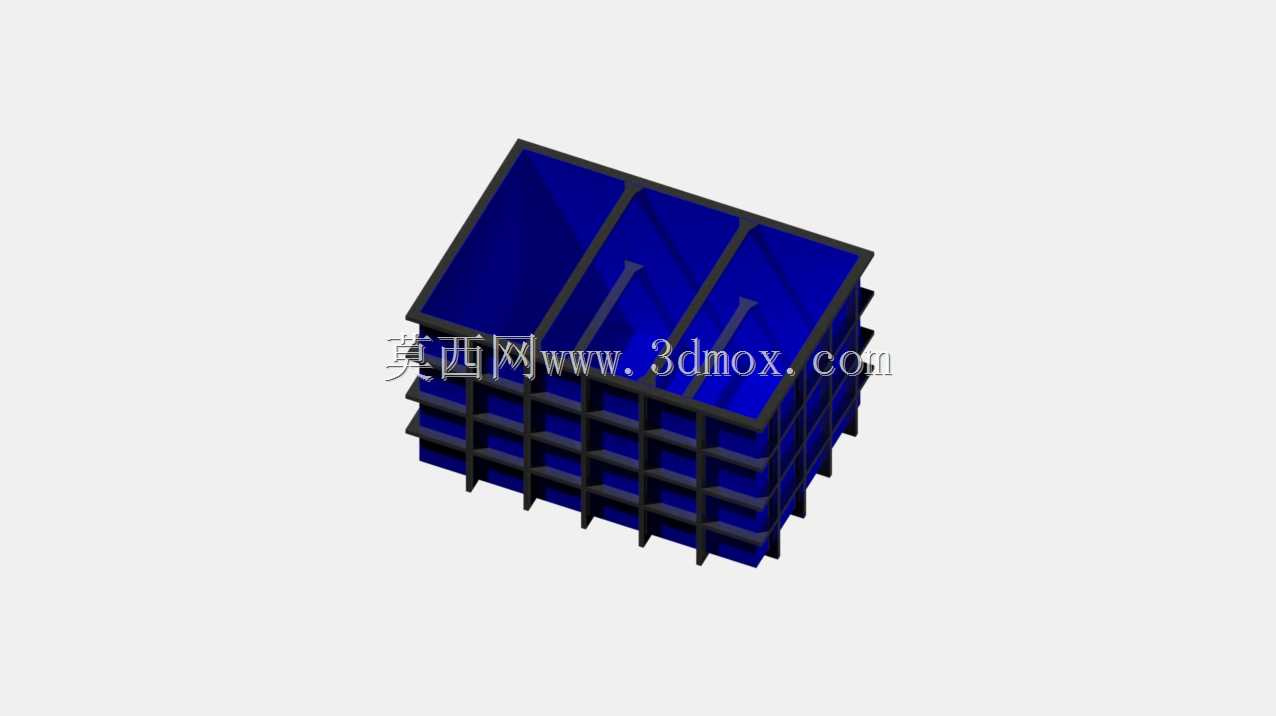

　　在中小型村镇污水处理站、工业循环水预处理工段、小型厂区雨水收集回用系统中，这类15立方容积的科拉姆式水池是应用频次极高的构筑物单元，不同于传统现浇混凝土水池的施工周期长、防渗处理难度大的问题，该模块化池体结构可实现工厂预制、现场拼接，大幅缩短现场施工周期，同时能更好控制池体的拼接精度与防渗性能。从结构设计逻辑来看，该池体采用三格仓室分隔设计，单格仓室承担不同的水处理功能段，可依次实现进水缓冲、污泥沉降、上清液溢流的流程衔接，仓室之间的导流挡板采用上沿溢流、下沿留缝的组合设计，避免短流现象出现，提升沉降处理效率。池体外部的加强筋采用纵横交错的网格状布局，纵向筋条沿池体高度方向通长布置，承担池内水体静载荷带来的侧向张力，

　　横向筋条沿池体周长方向环形布置，抵消纵向筋条的受力形变，整体筋条的间距与厚度经过载荷验算，可满足满水状态下的结构强度要求，无需额外增设外部支护结构。池体顶部采用敞口设计，方便后期运维人员进入仓室清掏沉降污泥，同时可根据项目需求加装盖板，避免杂物落入池内或异味散溢，池体底部预留有排空接口与污泥排放接口，可对接排污泵实现定期污泥抽排，无需人工下池清淤，降低运维作业风险。从安装边界来看，该池体的外形尺寸适配常规的土方开挖作业面，安装时仅需在底部做100mm厚的C15混凝土垫层找平，拼接完成后做接缝处的防渗密封处理即可投入使用，相比传统现浇池体，可减少70%以上的现场湿作业量，同时池体自重较轻，对地基承载力的要求更低，

　　适合在软土地基区域的水处理项目中应用。在实际工况应用中，该池体可作为小型污水处理系统的初次沉淀池使用，去除进水中的大颗粒悬浮物，也可作为循环水系统的缓冲储水池，平衡系统水量波动，三格独立仓室的设计还可根据项目需求调整功能，比如将其中一格改造为药剂混合反应仓，适配不同的水处理工艺需求。池体的边角位置均做了圆弧过渡处理，避免应力集中导致的结构开裂，同时减少池内的水流死角，避免污泥在边角位置淤积发臭，提升池体的自清洁能力。导流挡板的安装位置经过水流模拟验证，可让仓室内的水流形成稳定的推流状态，避免出现涡流扰动沉降污泥，保障出水的悬浮物浓度稳定达标。在三维建模过程中，该结构的所有拼接面均预留了密封胶条的安装槽位，筋条与池壁的连接位置做了加厚处理，避免焊接或拼接时出现应力开裂，整体模型的尺寸精度可直接对接预制生产的下料需求，无需二次深化调整即可用于生产加工。
