家用液化石油气调压调节器结构设计

　　在民用燃气输配的末端环节，液化石油气调节器是直接对接用户端用气安全的核心部件，这类部件的三维建模不能只追求外观形似，必须紧扣实际安装、调压、密封的全流程工况做结构还原。日常场景里，这类调节器一端对接液化石油气钢瓶的角阀出口，另一端通过宝塔接头连接燃气胶管，将钢瓶内高压的液态石油气气化后的高压气态介质，稳定调整到灶具、热水器等燃具适配的低压工作区间，避免出口压力波动导致燃具火焰忽大忽小，甚至出现脱火、回火的安全隐患。

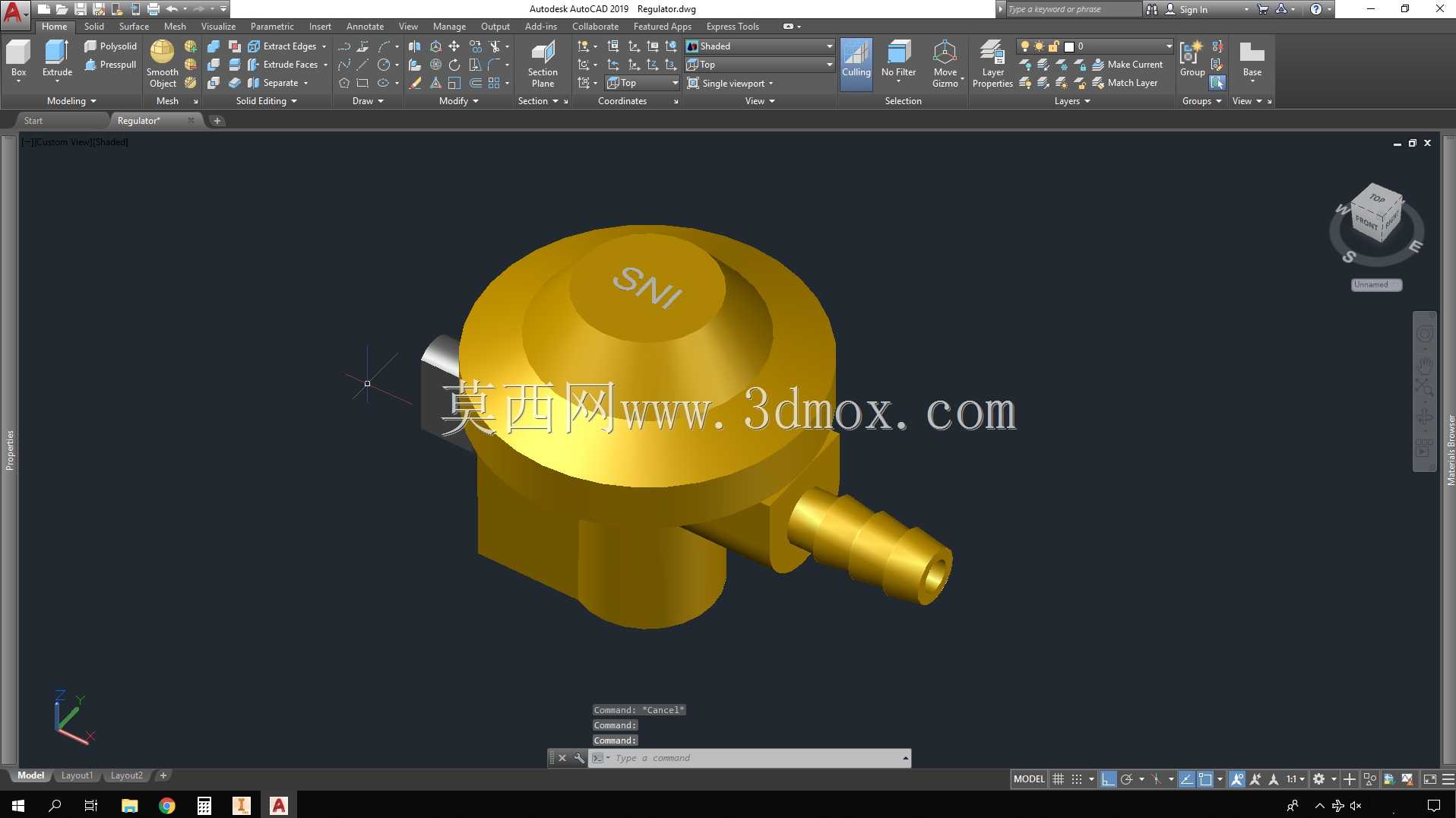

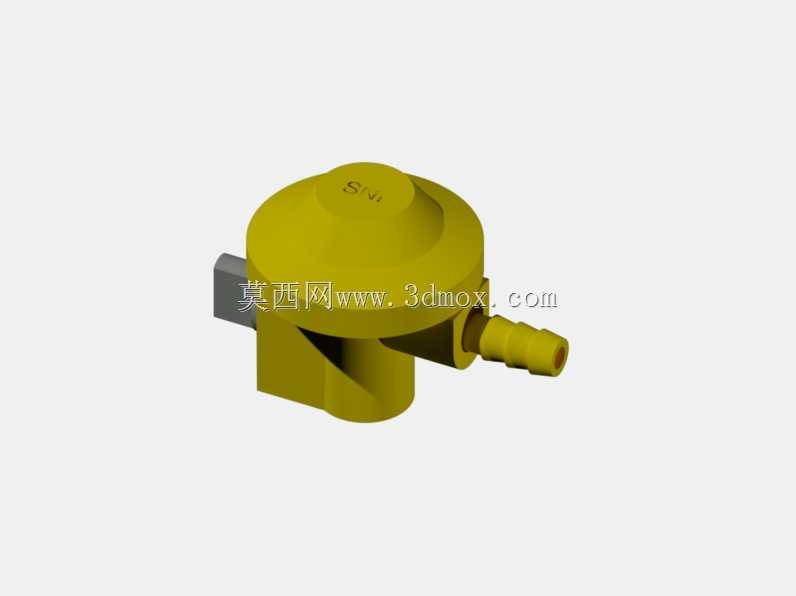

　　从结构设计思路来看，这款调节器的主体采用下进侧出的流道布局，下部的圆柱形接口是对接钢瓶角阀的进气端，做了适配标准角阀连接螺纹的结构预留，建模时特意保留了接口处的密封面安装位，实际生产中这个位置会加装耐液化石油气腐蚀的丁腈橡胶密封圈，拧紧后实现高压侧的静密封，避免燃气从接口处泄漏。侧出的宝塔型出气接头做了多级倒刺结构，每一级倒刺的外径差控制在1.2mm，安装胶管时可以顺着倒刺斜面轻松套入，套入后倒刺的直角边会牢牢卡住胶管内壁，配合管箍紧固后，即使胶管出现轻微老化收缩，也能保证连接部位的密封可靠性，不会因为日常用气的轻微振动出现胶管脱落的问题。

　　上部的圆形调压腔是整个部件的核心功能区，建模时还原了腔体内的膜片安装槽、弹簧定位柱、杠杆传动结构的安装空间，实际工作时，高压介质进入腔体后会作用在橡胶膜片上，膜片的位移通过杠杆机构调整进气阀口的开度，当出口端用气量增大、压力降低时，弹簧推动膜片下移，开大阀口增加介质通流面积，提升出口压力；当出口端压力超过设定值时，膜片克服弹簧力上移，关小阀口减少进气量，以此实现出口压力的动态稳定。顶部的圆形端盖做了滚压收口的结构预留，实际装配时通过滚压工艺将端盖和阀体压紧，把膜片的边缘牢牢压在阀体和端盖的密封槽内，保证调压腔的气密性，端盖上压制的标识位可以标注产品的额定流量、出口压力参数、合规认证标识，方便用户和安检人员快速识别产品参数。

　　从安装边界尺寸来看，这款调节器的整体高度控制在68mm，最大外径为52mm，侧出接头的轴线距离阀体底部安装面的高度为32mm，这个尺寸是适配市面主流YSP-15型家用液化石油气钢瓶的安装空间设计的，安装后不会因为调节器突出尺寸过大，导致钢瓶放入橱柜时出现磕碰，也不会因为接头位置过低，导致胶管出现过度弯折影响气流通畅。阀体下部的进气接口采用标准的M22×1.5左旋螺纹，和家用钢瓶角阀的接口尺寸完全匹配，用户安装时不需要额外加装转接头，直接手拧到位再用扳手紧固半圈即可完成安装，侧出宝塔接头的外径为10mm，适配市面通用的内径10mm家用燃气胶管，不需要定制特殊规格的连接管路。

　　建模过程中对各个部件的壁厚做了符合实际生产的还原，阀体采用锌合金压铸工艺生产，主体壁厚控制在2.5mm，既保证了壳体能承受1.5MPa的耐压测试压力，又不会因为壁厚过大导致产品重量超标、成本上升，各个转角位置都做了R1.5的圆角过渡，避免压铸过程中出现应力集中导致的壳体开裂，也能去除加工后的锐边，避免用户安装时被毛刺划伤。调压弹簧的安装位做了同心度的结构约束，保证弹簧工作时不会出现偏斜，避免调压过程中出现压力波动、啸叫的问题。杠杆机构的铰接孔位预留了0.1mm的配合间隙，保证传动动作灵活，不会因为加工公差导致阀口卡滞，出现出口压力超标的安全问题。

　　在实际应用场景中，这类调节器除了家用场景，也可适配小型餐饮场所的液化石油气单瓶供气系统，额定流量可以满足单台商用猛火灶的用气需求，结构上没有设计复杂的外置调节结构，普通用户不需要自行调整出口压力，避免了误操作导致的压力异常，出厂前通过预设弹簧预紧力将出口压力固定在2.8kPa的标准民用燃气压力值，匹配绝大多数家用燃具的工作压力要求。建模时还考虑了产品的跌落测试工况，各个突出部位比如侧出接头、顶部端盖的连接位置都做了加强筋结构，1米高度自由跌落到水泥地面时，不会出现壳体破裂、结构变形导致的密封失效问题。
