单槽V型带传动滑轮结构设计

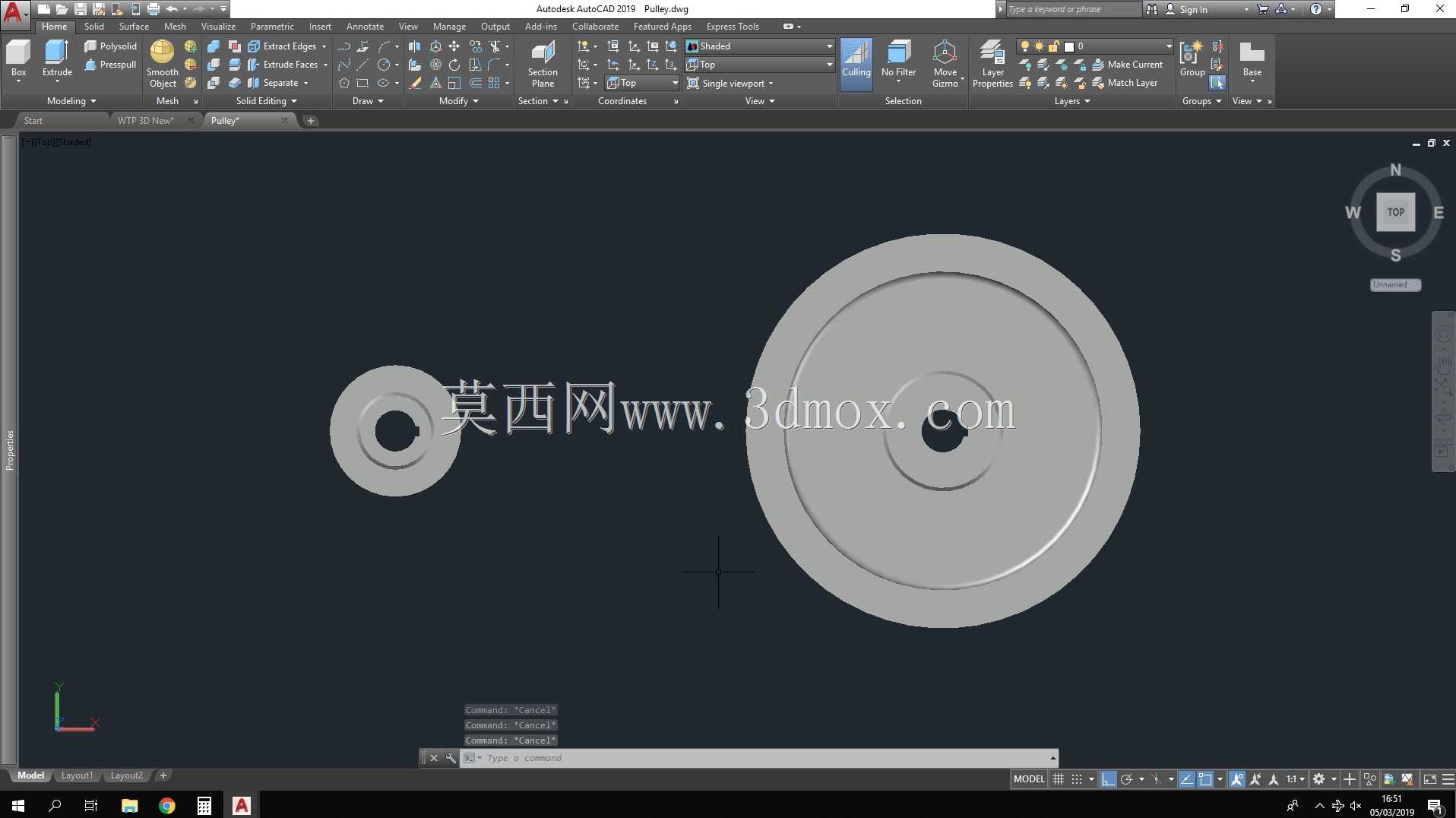

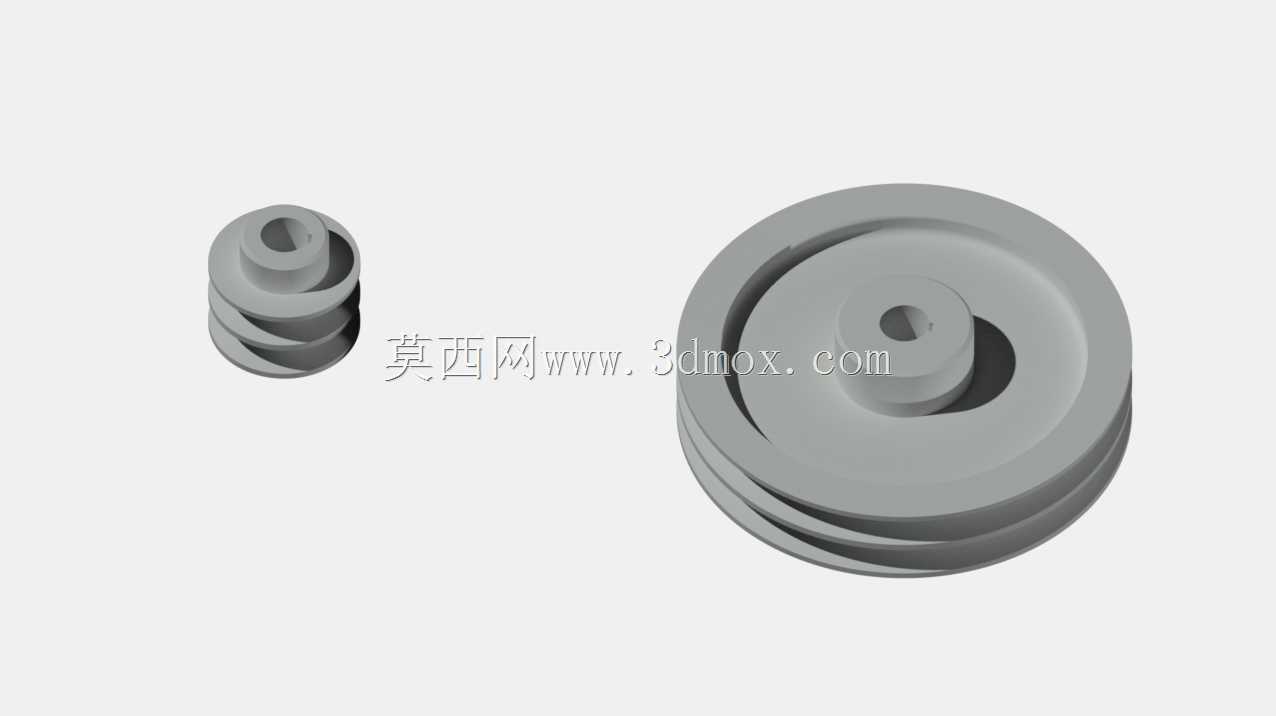

　　在各类带传动机构、起重导向系统、线缆收放装置中，滑轮是承担动力传递、运动方向转换、载荷承载的核心基础零件，其结构合理性直接影响整套传动系统的运行效率、磨损速率与噪音表现。本次设计的单槽V型滑轮，核心适配三角带传动场景，同时可兼容同直径规格的钢丝绳、尼龙缆绳的导向使用，覆盖轻工输送线、小型起重设备、农机传动组、门窗启闭机构等多场景的使用需求。从结构设计逻辑来看，轮体采用整体式实心辐板结构，区别于大直径滑轮常用的辐条式设计，这种结构在适配小外径尺寸的前提下，能保证轮体整体刚性，避免高速运转时出现辐条共振引发的跳动问题，同时减少加工工序，降低批量生产的工艺复杂度。轮槽部分的型线设计严格匹配对应规格V带的楔角参数，

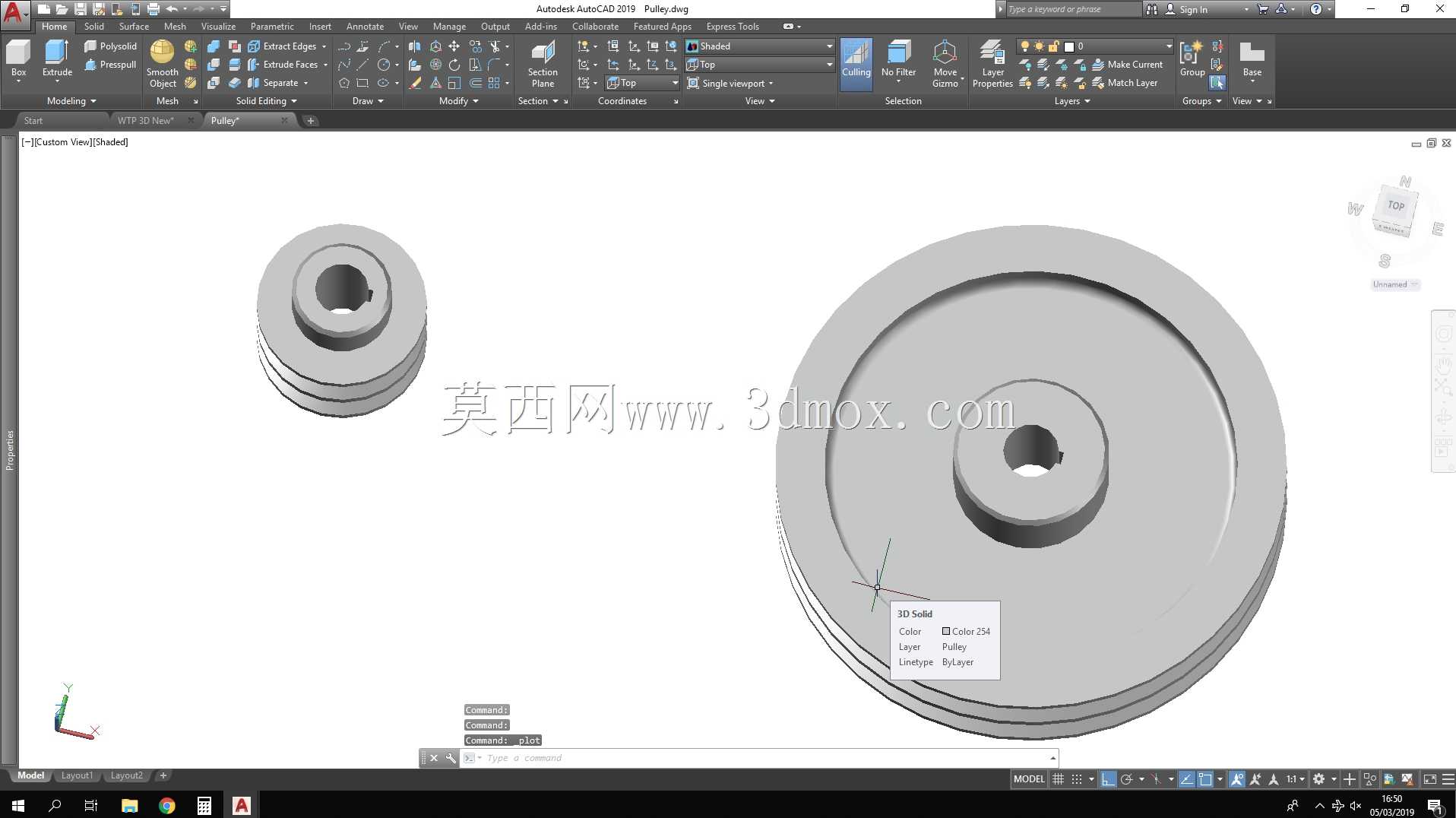

　　槽壁预留了合理的粗糙度余量，既保证带体与槽壁有足够的摩擦力传递额定扭矩，又不会因表面过于粗糙加速带体的磨损老化；槽底设置了微小的圆弧过渡，避免带体弯折应力集中，延长传动带的使用寿命。中心安装孔采用带键槽的通孔设计，可直接与配套的传动轴配合，通过平键传递扭矩，孔的公差带选用过渡配合区间，既保证安装时的同轴度要求，又方便后期维护拆卸；轮毂部分做了轴向加厚处理，增加与轴的接触配合长度，避免单侧受力时出现轴孔偏磨、轮体歪斜的问题。轮缘的两侧设置了高出轮槽的挡边结构，当传动带出现小幅跳动、或者缆绳收放存在偏角时，挡边可以限制带体或绳体脱出轮槽，降低设备运行的故障概率。从安装边界尺寸来看，轮体外径适配常规中心距的带传动布局，

　　不会因轮径过大导致传动组整体占用空间超标，也不会因轮径过小造成带体弯折半径不足、提前出现疲劳断裂；轮毂的轴向长度匹配常规安装支架的厚度尺寸，不需要额外加装轴套调整安装间隙，可直接固定在预设的安装位上。在实际选型应用中，该滑轮可根据传递功率的大小匹配对应材质的加工方案，小载荷场景可采用工程塑料注塑成型，降低整体重量与运行噪音，中等载荷场景可采用铸铁或铝合金切削加工，保证结构强度与散热性能。设计过程中对轮体的动平衡做了预设考量，整体结构沿中心轴对称，壁厚均匀，高速运转时不需要做额外的大幅动平衡调整，就能满足常规转速下的平稳运行要求，减少装配时的调校工作量。轮体的各过渡位置均设置了圆角，消除应力集中点，

　　在承受冲击载荷时不会出现尖角处开裂的问题，提升零件的抗疲劳性能。针对不同的使用场景，该结构还可做灵活的衍生调整，比如用于线缆导向时可将轮槽改为圆弧底的U型槽，用于多带传动时可在同一轮体上加工多道平行轮槽，不需要改动核心的轮毂与安装结构，就能快速适配不同的使用需求，具备较强的通用适配性。
