PolyJet树脂材料厚度显色效果演示样件

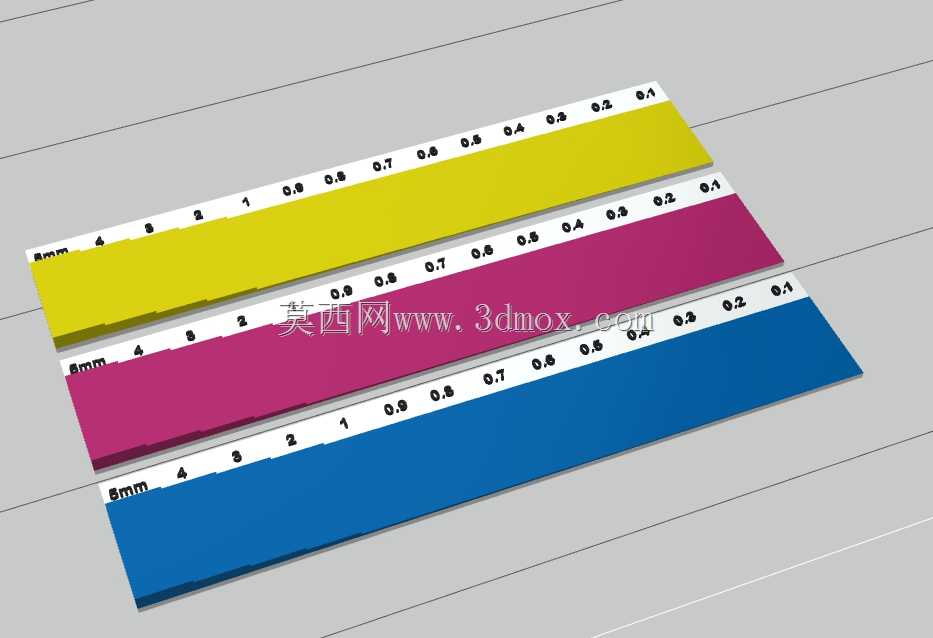

　　在PolyJet光固化3D打印的工艺验证环节，材料透光性与成型厚度的对应关系，一直是结构工程师做外观件打样前必须确认的核心参数，不少做消费电子透明外壳、医疗透明耗材的项目，都曾因为没提前摸透不同厚度下树脂的显色偏差，导致最终打样件的视觉效果和设计预期差出好几个色阶，反复调整壁厚重打既耽误项目节点，也浪费成型材料与设备机时。这套演示样件就是针对这一实际工程痛点设计的，整套样件由三个独立的阶梯厚度测试条与配套底座组成，三个测试条分别对应黄、品红、青三种PolyJet工艺常用的彩色树脂基底，每个测试条沿长度方向做了连续的厚度梯度变化，从最薄的0.1mm到最厚的5mm，每一段厚度边界都做了清晰的刻度标识，测试条表面的刻度直接做在成型面上，

　　不需要后续二次印刷或粘贴标识，拿在手里就能直接对照刻度读取对应位置的成型厚度，直观对比不同厚度下树脂的色彩饱和度、透光率变化。从结构设计逻辑上看，测试条的厚度梯度采用了等差递进的排布方式，薄段区间的厚度间隔设置得更密，因为0.1mm到1mm这个厚度区间是彩色树脂显色变化最明显的区间，薄到一定程度的树脂几乎呈半透明状，色彩饱和度极低，随着厚度逐步增加，色彩浓度会快速上升，直到厚度超过3mm之后，色彩饱和度的变化幅度才会趋于平缓，把薄段的测试间隔做密，能更精准地捕捉到显色变化的拐点，给后续外观件的壁厚设计提供更细致的参考依据。测试条的边缘都做了0.2mm的圆角过渡，避免打印过程中薄边出现翘曲、缺料的问题，每个测试条的底部都做了定位凸台，

　　和底座上的定位凹槽一一对应，三个测试条可以并排嵌装在底座上，不会因为摆放、挪动出现错位，方便整套样件的展示与收纳。底座本身也做了两种成型方案的预留，既可以用透明树脂打印，模拟透光背景下的材料显色效果，也可以用白色不透明树脂打印，模拟常规白底衬托下的色彩表现，覆盖了绝大多数外观件的实际使用展示场景。在实际的工艺验证场景中，这套样件可以直接放在打印平台的空余位置随工件同步打印，不需要单独占用整版机时，打印完成后去除支撑就能直接使用，不需要额外的后处理工序。工程师在做彩色透明外观件设计时，可以直接拿对应颜色的测试条比对，找到符合设计色彩预期的厚度区间，把外观面的壁厚设置在对应范围内，就能避免反复调整壁厚重打的问题。

　　同时这套样件也可以用来做新材料入库的性能校验，每次新批次的彩色树脂到货，打一套这样的梯度样件，和标准批次的样件做显色对比，就能快速排查新材料是否存在色彩偏差、透光率异常的问题，避免批量打印时出现整批工件色彩不合格的情况。从安装与摆放的边界尺寸来看，整套样件组装完成后整体呈薄长方体形态，占用台面空间很小，测试条的厚度梯度方向沿长度方向排布，观察时不需要反复挪动样件，顺着长度方向就能扫过所有厚度段的显色效果，不管是放在实验室的工作台面上做日常校验，还是放在展厅做工艺效果展示，都能很直观地传递PolyJet材料的厚度-显色对应特性，不需要额外的辅助说明工具，观察者一眼就能看懂厚度变化对树脂色彩表现的影响。
