PolyJet数字材料彩色打印测试样本

　　在增材制造日常生产与材料验证环节，这类多色梯度测试样本是PolyJet工艺调试阶段必不可少的工装载体，很多刚接触多材料喷射打印的工程师容易忽略前置打样验证的重要性，直接上机打印成品往往会出现色偏、透色、层厚色差等问题，反而造成材料与工时的浪费。

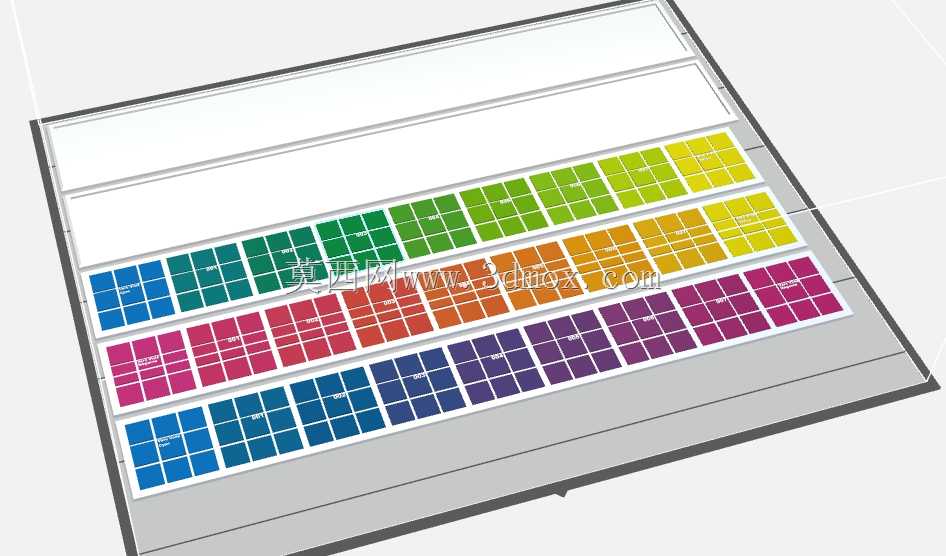

　　从结构设计逻辑来看，该样本采用分层排布的矩阵式色块布局，整体为薄型平板结构，预留了可选白色框架的安装边界，白色框架的核心作用是模拟不透光基底的打印效果，因为PolyJet工艺在透明基底与白色基底上呈现的色彩饱和度差异极大，日常打印带白色内核的彩色零件时，若不提前通过样本校准白色衬层的厚度参数，很容易出现成品颜色发透、饱和度不足的问题。样本上的色块按照色相环顺序做渐变排布，从冷色调到暖色调再到复色区间逐行排列，每个独立色块都设置了统一的尺寸边界，相邻色块之间预留了0.2mm的工艺间隙，避免喷射过程中不同色材的微滴串色影响观测结果。

　　实际车间应用场景中，这类样本主要承担三类核心用途：第一是新批次材料上机前的色彩校准，不同批次的光敏树脂在粘度、色浆分散度上存在细微差异，通过打印该样本可以快速调整喷头的墨滴喷射比例，匹配标准色卡的输出效果；第二是层厚参数验证，PolyJet工艺可选择16μm、28μm等不同层厚设置，不同层厚下的色彩叠印效果存在明显区别，样本上的同色区设置了不同层厚的打印分区，可直接对比不同参数下的色彩还原度、表面粗糙度差异，为后续成品打印选择最优层厚参数提供依据；第三是多材料粘接强度验证，样本中相邻色块采用不同硬度、不同颜色的数字材料打印，可通过弯折、刮擦测试直观判断不同材料组合的界面结合强度，避免成品打印时出现材料分层脱落的问题。

　　从安装与使用边界来看，该样本整体厚度控制在3mm以内，可直接放置在打印机成型平台的标准定位区域，无需额外制作支撑结构，打印完成后去除支撑即可直接用于观测，样本边缘设置了统一的定位基准边，可配合分光测色仪做定量色彩检测，基准边的平面度公差控制在0.1mm以内，保证测色仪探头与色块表面完全贴合，减少检测误差。样本上的每个色块都标注了对应的材料配方编号与喷射比例参数，调试完成后可直接将对应参数导入打印配置文件，大幅缩短后续同类产品的工艺调试周期。

　　很多工程师在做多色打印时容易忽略厚度对色彩深度的影响，该样本特意在同一色号下设置了0.5mm、1mm、2mm、3mm四个厚度梯度的测试块，可直观观测不同厚度下材料的透光率变化与色彩深度差异，比如打印薄壁彩色零件时，若厚度不足1mm，即使叠加白色衬层也会出现透底问题，通过该样本可快速确定不同色彩下满足不透光要求的最小壁厚，为后续产品结构设计提供可参考的工艺参数。另外样本上还设置了细小文字与细线测试区，可同步验证多色打印下的细节分辨率，判断喷头是否存在堵头、斜喷等问题，相当于把色彩校准、参数验证、喷头状态检测三类功能整合在同一次打印任务中，减少单独打印测试件的材料消耗与时间成本。

　　在日常设备维护环节，每次更换喷头、更换材料批次或者设备长时间停机重启后，打印一次该样本可快速排查设备存在的工艺问题，比设备自带的默认测试条更贴近实际彩色零件的打印场景，测试结果更具参考价值。样本的白色框架采用可拆卸设计，不需要测试基底效果时可直接拆除，单独观测纯彩色材料的透明叠印效果，满足不同测试场景的使用需求。
