大型无人机用盘式无刷动力电机结构

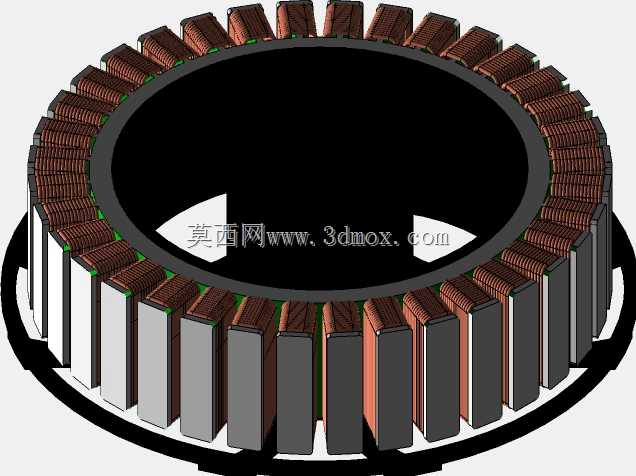

这款盘式结构的动力单元，主要面向大载荷工业级无人机的动力系统应用场景，适配长航时测绘、大载重物流投送、农林植保作业等对动力输出密度有严苛要求的无人机品类，作为旋翼系统的核心动力输出部件，直接承担电能向机械能转换的核心功能，为旋翼旋转提供持续稳定的扭矩输出。从实际用途来看，该动力单元针对大型多旋翼无人机的使用需求做了定向优化，能够在高海拔、大温差、强振动的复杂户外作业环境下保持稳定的工作状态，相比普通同功率等级的航模动力单元，它的持续输出扭矩冗余更高，长时间满负载运行时的温升控制表现更优，能够避免无人机在挂载重型作业设备、满载药剂或物流货物时出现动力掉转、输出不足的问题，保障飞行过程的动力可靠性。在功能特性层面，该动力单元采用外转子盘式布局，定子绕组沿圆周方向均匀排布，配合多极磁钢的转子结构设计，能够在较低的KV值下实现大扭矩输出，无需搭配复杂的减速齿轮组即可直接驱动大尺寸碳纤维螺旋桨，既降低了动力系统的整体重量，也减少了机械传动结构带来的能量损耗与故障风险。中心的安装基座预留了多组均匀分布的安装孔位，可直接与无人机机臂的动力安装座精准对接，转子端盖的安装位可适配不同规格的螺旋桨快拆结构，兼顾安装便捷性与连接强度。从设计思路来看，这款动力单元在设计阶段优先考量了功率重量比的优化，整体采用扁平式的盘状结构，在有限的径向尺寸内最大化定子绕组的有效导磁面积，同时尽可能压缩轴向的安装厚度，降低动力单元突出机臂的风阻面积；绕组排布采用集中式绕线方案，兼顾槽满率与散热效率，定子与转子之间的气隙经过精准调校，既保证磁路的高效导通，也避免飞行过程中振动导致的定转子擦碰问题。在外形尺寸与安装边界上，该动力单元的整体外径适配大级别无人机机臂的安装尺寸，中心安装孔的孔位间距符合行业通用的大载重动力安装标准，轴向安装高度预留了足够的螺旋桨下沉空间，安装时无需额外定制转接件即可完成与主流工业级无人机机架的适配，接线端的出线位置做了定向优化，可顺着机臂内部走线，避免线材外露带来的风阻增加与飞行过程中线材剐蹭螺旋桨的安全隐患。
