带UNEF螺纹后壳电缆密封成套连接结构

　　在工业电气布线、通讯设备舱体布线、户外机电设备接线场景中，电缆进出设备壳体位置的密封与固定一直是结构设计中容易被忽略却直接影响设备防护等级的关键环节，这套带UNEF螺纹的后壳电缆密封结构，正是针对需要较高IP防护等级、同时要求连接稳固的布线场景设计的成套组件。从实际应用来看，这类结构常出现在航空机载设备接线端、户外通讯基站设备接口、工业传感器出线端、特种机电设备的电缆引入位置，既要承担电缆外层的夹持固定，避免电缆受外力拉扯时芯线与端子连接处受力脱落，也要实现接口位置的密封，阻挡外界水汽、粉尘、油污进入设备腔体内部，部分带屏蔽要求的场景下，这类金属结构还能兼顾电缆屏蔽层的接地导通作用。

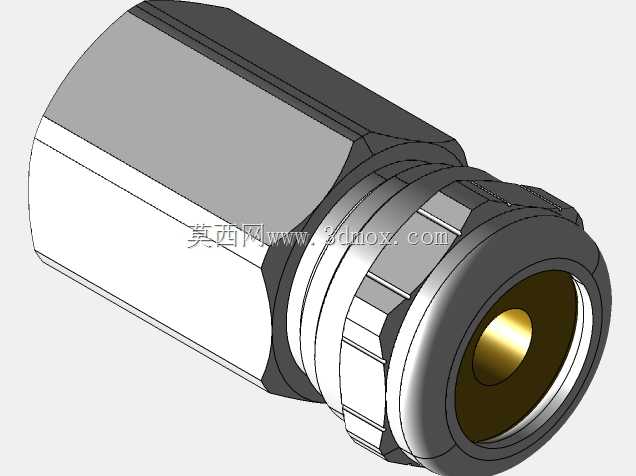

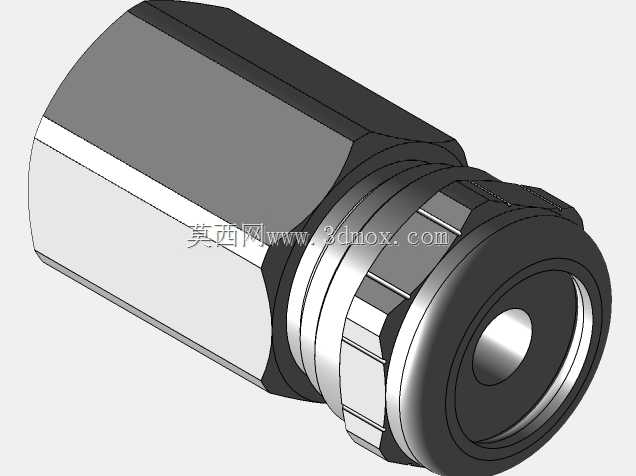

　　设计思路上，这套结构没有采用常规的公制细牙螺纹配合，而是选用UNEF统一超细牙螺纹，这类螺纹的牙距更小，螺纹配合的啮合圈数更多，在相同轴向长度下能获得更好的螺纹连接密封性与抗松动能力，尤其适合存在小幅振动的设备安装场景，不需要额外增加防松垫圈就能实现可靠的螺纹锁紧，同时超细牙螺纹的配合间隙更小，能减少密封路径上的泄漏通道，配合内部的密封胶圈可以达到更高的防护等级。结构整体分为几个功能段：最外侧的六角拧断结构是给安装工具预留的夹持位，对边尺寸按照标准扳手空间设计，安装时不需要定制专用工具，用普通开口扳手或者活动扳手就能完成拧紧操作，六角段的长度经过核算，既保证扳手夹持时不会打滑脱出，也不会因为过长占用过多设备外侧的安装空间。

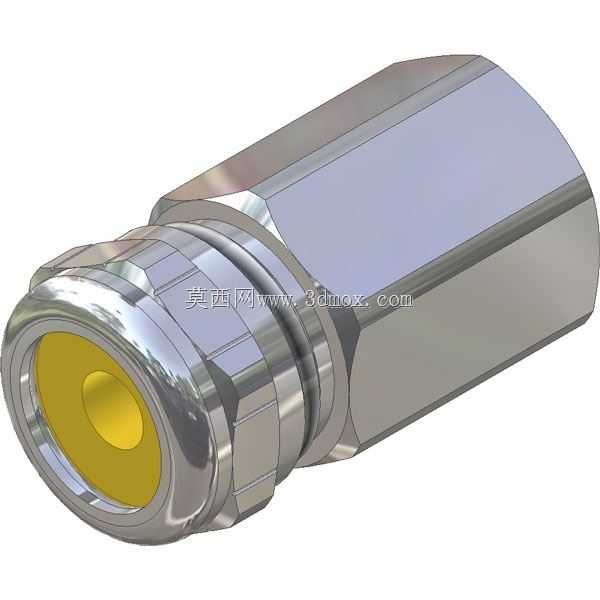

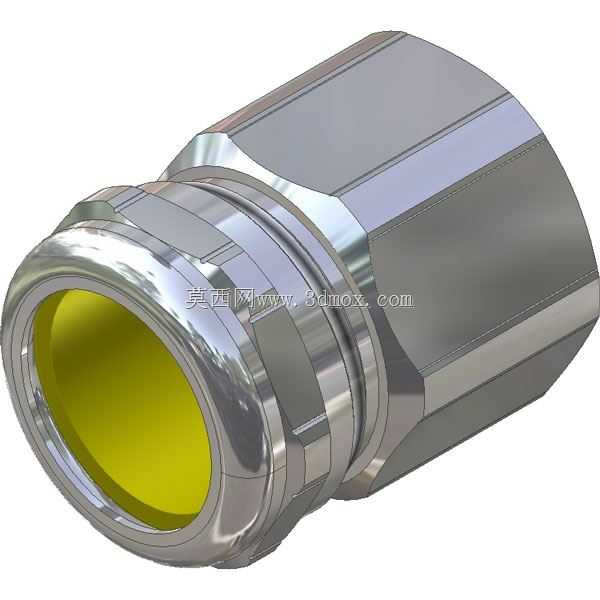

　　往内的多段阶梯轴结构，分别对应密封件安装位、电缆夹持位与螺纹连接段，内部的黄色密封衬套是适配对应线径电缆的核心零件，衬套内孔尺寸与电缆外径做小间隙配合，当外侧螺纹拧紧时，轴向的挤压力会推动衬套产生径向收缩，均匀抱紧电缆外护套，这种抱紧力是沿整圈圆周均匀分布的，不会出现局部压力过大压伤电缆外护套、或者局部压力不足存在密封间隙的问题。和普通电缆格兰头不同的是，这套结构带集成式后壳，不需要额外在设备侧配置转接后壳，安装时可以直接将电缆预先穿入组件内部，完成芯线压接后再将整个组件通过UNEF螺纹拧入设备侧的对应接口，一次性完成电缆固定、接口密封、后壳装配三个工序，能有效减少现场安装的零件数量，降低装配出错的概率。

　　从安装边界来看，结构的最大外径控制在合理范围内，相邻两个接口的中心距只要大于最大外径加4mm的扳手操作空间，就能实现并排安装，不会出现扳手干涉的问题；螺纹段的拧入深度经过严格控制，拧紧后不会突出到设备腔体内部占用内部布线空间，也不会因为拧入深度不足导致螺纹啮合圈数不够影响连接强度。结构的内孔通径按照适配电缆的最大外径设计，穿线时可以顺利穿过带成品端子的电缆端部，不需要现场拆卸端子穿线后再重新压接，能大幅提升现场布线的施工效率。金属外壳的表面处理采用镀镍工艺，既具备较好的防腐蚀能力，能适应户外潮湿、盐雾的使用环境，表面硬度也足够，安装拧紧时不会因为扳手夹持轻易划伤表面，影响外观与防腐蚀性能。在密封性能设计上，除了内侧抱紧电缆的弹性衬套，螺纹端面还设计了平垫圈安装位，可以根据防护等级需求选配橡胶平垫或者金属紫铜垫，实现螺纹端面与设备壳体之间的静密封，双重密封结构可以稳定达到IP67级别的防护要求，满足短时间浸水、长期淋水的户外使用场景需求。

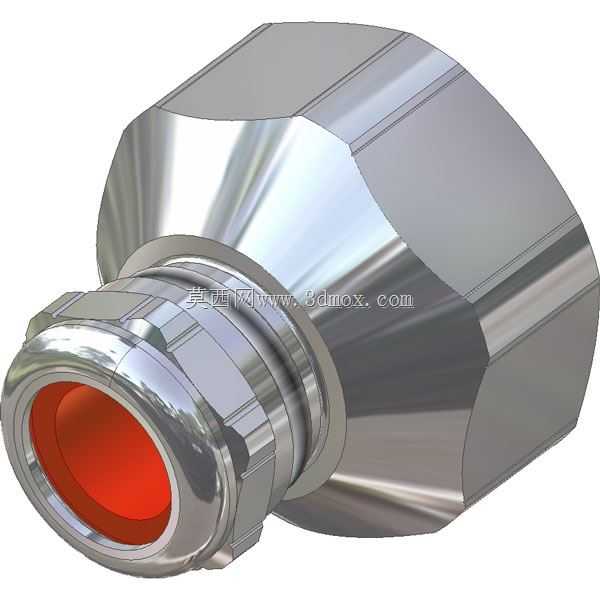

　　针对不同线径的电缆，只需要更换内部对应尺寸的弹性密封衬套，外部的金属结构件可以通用，这种模块化的设计思路能减少零件的种类，降低生产与备件储备的成本，在做系列化产品设计时，只需要统一设备侧的UNEF螺纹接口尺寸，就能用同一套外部结构适配不同线径的进出线电缆，大幅提升结构件的通用化率。实际选型时需要注意，UNEF螺纹的配合精度要控制在2A/2B级，螺纹公差过大会影响密封性能与连接强度，公差过小则会导致拧紧阻力过大，现场安装困难；内部弹性衬套的材质要根据使用环境选择，普通工业场景选用丁腈橡胶即可，高温场景要选用氟橡胶材质，低温场景则需要选用耐低温的硅橡胶材质，避免密封件在极端温度下失去弹性导致密封失效。另外结构上的滚花段设计，是给手动预拧预留的操作位，安装时可以先用手将螺纹拧入两到三圈，确认螺纹没有错牙之后再用扳手拧紧，能有效避免螺纹错牙导致的接口损坏，这也是针对现场安装容易出现的操作问题做的细节优化。
