高性能PPO材质圆形压接式多针电连接器

　　这类圆形压接接头在工业电控、户外设备供电与信号传输场景中应用极广，从车间自动化设备的分线模组、户外照明的线路接驳，到检测仪器的信号输入端口，都能见到同结构产品的身影。不同于常见的螺丝锁紧接线端子，压接式接触件的核心优势在于抗振性能突出，在设备持续运行产生的微幅振动工况下，不会出现接线松脱、接触电阻升高的问题，能长期维持稳定的导通状态。

　　从结构设计来看，这款接头外壳选用PPO工程塑料并非随意选型，PPO材料本身具备优异的绝缘性能，介电常数稳定，在宽温域范围内绝缘强度波动极小，同时耐候性强，能适应潮湿、轻度腐蚀的工业环境，相比普通ABS材质外壳，抗应力开裂能力提升明显，长期户外使用不会出现壳体脆化的问题。接头外圈设计的滚花纹理，是充分考虑了徒手操作的需求，在没有辅助工具的场景下，操作人员可以依靠滚花提供的摩擦力完成对接锁紧，不需要额外施加过大的握持力，即便戴薄型劳保手套操作也能顺利完成装拆。

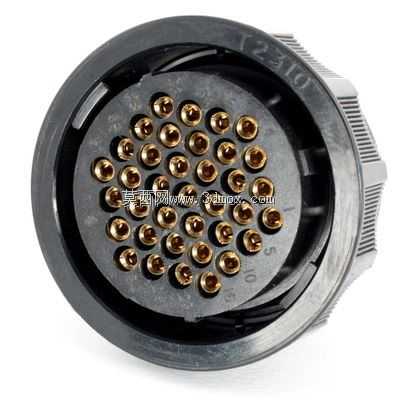

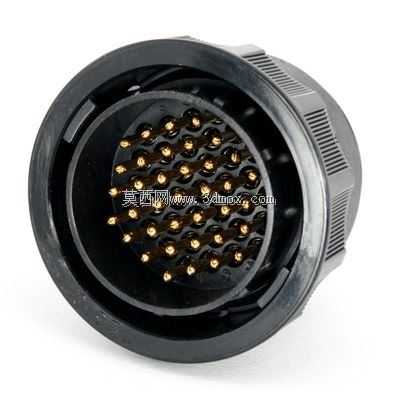

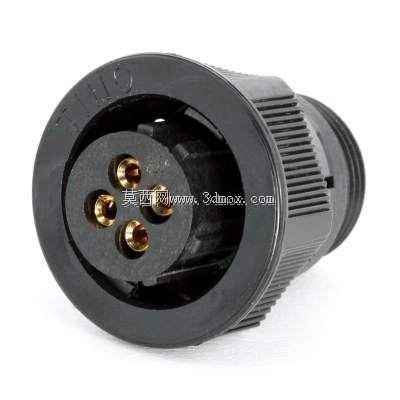

　　接触端的针脚布局采用同心圆周排列，这种排布方式的优势在于，对接时不需要严格对准单一方向的定位槽，允许一定角度的插入容错，降低现场接线的对位难度，同时圆周排布的针脚之间爬电距离均匀，能在有限的端面空间内兼顾多针数的排布需求与绝缘安全距离，从4极到37极的规格覆盖，也能适配从大电流供电到多通道弱信号传输的不同需求，不管是动力回路的接驳还是传感器信号的汇总传输，都能选用对应针数的型号。接头尾部的阶梯式结构是为了配合线缆密封套使用，穿线后可以通过尾部的锁紧螺母挤压密封胶圈，让线缆外皮与接头尾部形成可靠的密封，阻挡粉尘、水汽从接线端进入接头内部，满足常规工业环境的防护要求。

　　在安装边界上，这类接头采用面板嵌入式安装设计，前端法兰的直径尺寸经过标准化匹配，对应行业通用的面板开孔尺寸，安装时只需要在设备面板上开出对应直径的圆孔，将接头从面板外侧穿入，在背面用配套的锁紧环拧紧即可完成固定，不需要额外设计复杂的安装固定结构，能大幅简化设备面板的加工工序。接头的插合端长度经过优化，对接后公母头配合的重叠长度足够，不会因为外部线缆的拉扯导致插合面出现缝隙，同时内部的接触件采用弹性收口设计，公针插入后接触件的弹性壁会均匀包裹针体，接触压力稳定，能承受数百次的插拔循环而不出现接触性能衰减。

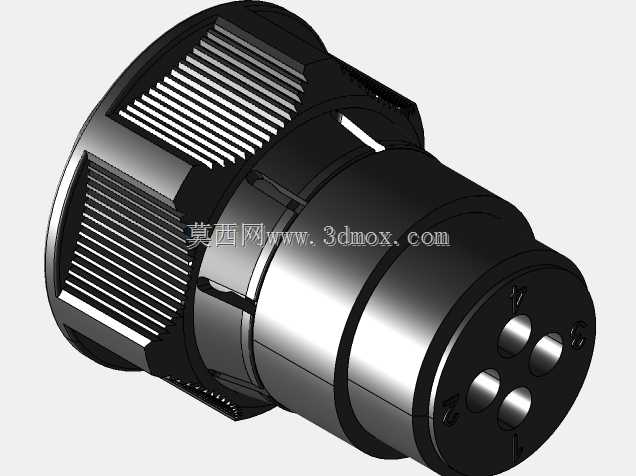

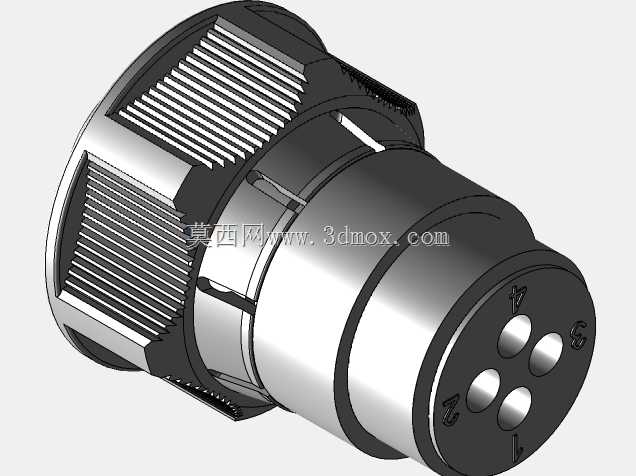

　　设计这类接头的三维模型时，需要重点关注几个配合尺寸的公差控制：首先是插合面的内外径配合公差，公差过大会导致对接后松旷，振动工况下容易出现接触瞬断，公差过小则会导致插拔力过大，现场操作困难；其次是针脚的位置度公差，必须保证公母头对接时所有针脚能顺利对应插入接触件，不会出现针脚顶弯、错位的问题；另外外壳滚花的参数也要匹配实际加工工艺，滚花的齿距、齿深要符合塑料注塑成型的工艺要求，避免出现注塑填充不满、脱模困难的问题。在实际设备选型过程中，除了确认针数、载流量参数，还要重点核对接头的面板开孔尺寸、尾部适配的线缆外径范围，保证选型的接头能和现有设备结构、所用线缆完美匹配，避免出现安装不上、密封不严的问题。这类接头的塑料壳体壁厚设计也经过充分考量，既保证足够的结构强度，在常规的装拆受力下不会出现壳体开裂，又尽可能控制材料用量，兼顾成本控制与轻量化需求，内壁的加强筋布局也经过优化，在锁紧尾部螺母时，壳体能均匀承受锁紧力，不会因为局部应力集中出现开裂变形。
