UNEF螺纹圆形连接器电缆密封套件

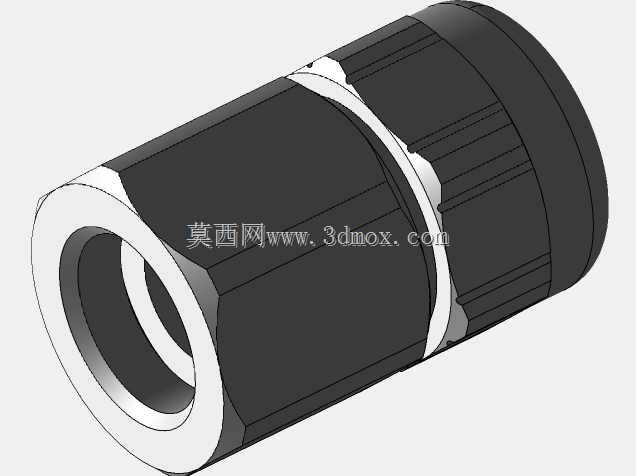

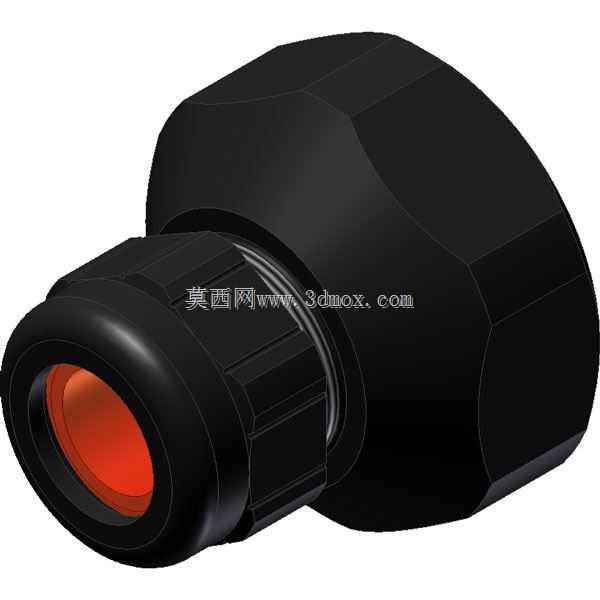

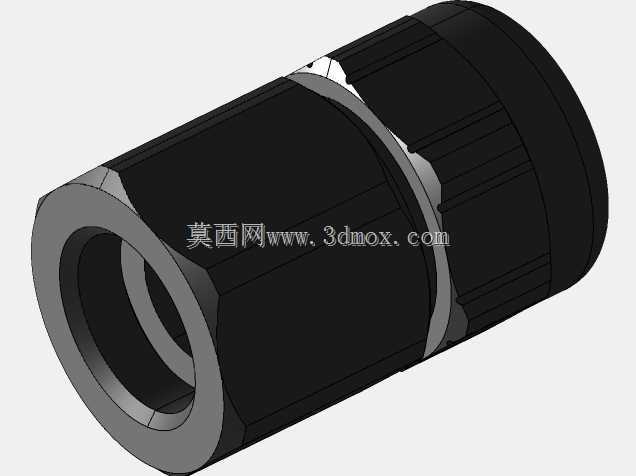

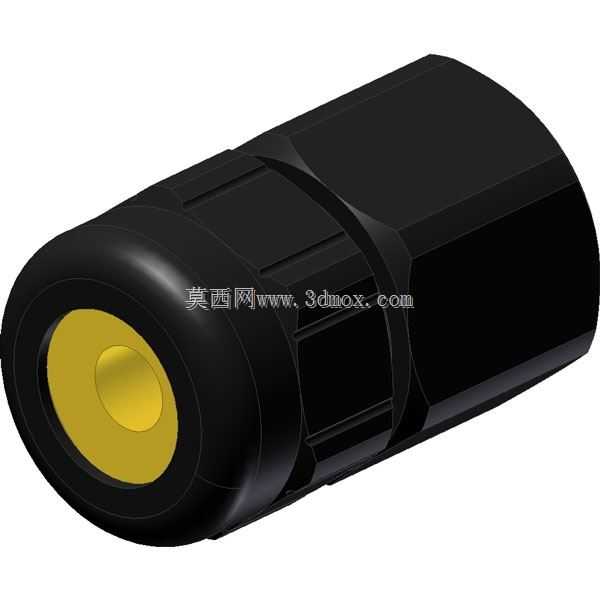

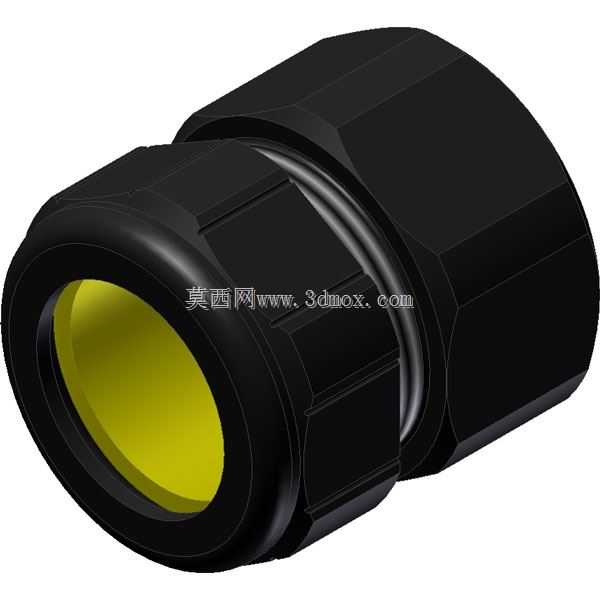

这款UNEF螺纹规格的高性能圆形连接器电缆密封套件，属于ToughCon TT塑料系列配套组件，在户外工业布线、通讯基站设备连接、重型移动设备电控回路、野外勘探仪器接线场景中应用广泛，主要承担电缆进线端的固定、密封与应力释放作用，避免线缆受拉拽、扭转时松脱，同时阻隔水汽、粉尘进入连接器腔体，保障接插部位的接触稳定性。从结构设计来看，套件整体采用六角外形与防滑滚纹结合的外壳结构，六角段适配标准扳手拧紧作业，滚纹段支持徒手预紧操作，兼顾现场无工具快速装配与力矩紧固的可靠性需求；内部集成的密封压盖采用锥面配合结构，拧紧过程中会均匀挤压内置密封胶圈，让胶圈与电缆外护套形成360度环形贴合密封，无需额外缠绕密封带即可达到IP67级防护效果，适配多线径的圆形护套电缆。设计阶段充分考虑了现场安装的边界条件，套件的轴向长度控制在紧凑区间，不会占用过多连接器尾部的布线空间，适配狭小机柜内部、设备侧壁穿线等安装空间受限的场景；外螺纹采用标准UNEF统一超细牙螺纹，牙型角60度，螺距精度符合美标统一螺纹标准，可与同系列圆形连接器插座尾部直接旋合，无需额外转接配件，螺纹配合长度经过校核，既保证足够的啮合扣数防松脱，又不会出现顶触内部接线端子的问题。外壳选用高强度工程塑料材质，具备耐矿物油、耐弱酸碱、抗紫外线老化的特性，可在-40℃到105℃的环境温度区间长期工作，不会出现低温脆裂、高温软化的问题；端部的黄色标识环用于快速区分适配的电缆线径区间，现场布线作业时可通过颜色快速匹配对应规格的电缆，减少选型错配的概率。套件内部的压爪结构采用分体式设计，拧紧时会沿径向均匀收拢抱紧电缆外护套，不会出现单点应力集中割伤电缆护套的问题，同时能承受不低于150N的电缆轴向拉拽力，满足移动设备、拖链布线场景下的线缆固定要求。在进行三维建模时，所有配合面均按照实际装配公差预留了合理间隙，螺纹特征采用标准牙型参数建模，密封槽尺寸符合橡胶件压缩量设计规范，可直接用于整机布线的干涉检查、装配工艺模拟，也可作为连接器选型时的配套附件三维参考，帮助结构工程师在设备设计阶段提前确认尾部布线空间、安装力矩需求，避免后期装配时出现空间不足、密封失效的问题。
