高性能圆形接头PG/M螺纹适配后壳结构

　　在工业线缆连接、流体管路接驳、传感设备接线等场景中，接头适配部件的可靠性直接决定整套连接系统的防护等级与使用寿命，这款适配后壳正是针对Toughcon系列高性能圆形接头开发的专用适配结构，专门解决非标准螺纹规格与常规接头的匹配问题。从实际使用场景来看，这类圆形接头广泛应用在工业自动化设备的信号传输接线、户外工程机械的电气连接、特种检测设备的线缆防护接驳场景中，这类场景往往存在振动频繁、温湿度波动大、存在油污或粉尘侵蚀的问题，普通的螺纹转接头往往因为啮合长度不足、螺纹公差匹配度差，在长期使用后出现松脱、密封失效的问题，进而导致线路接触不良、管路介质泄漏等故障。这款适配后壳在设计之初就明确了适配边界，

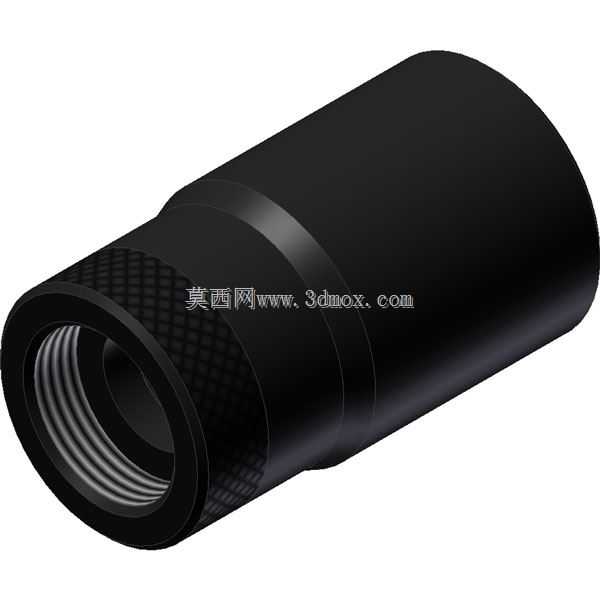

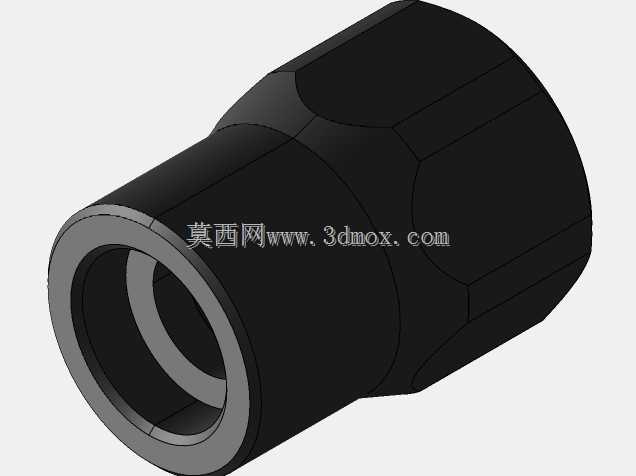

　　仅针对PG/M螺纹规格与Toughcon高性能圆形接头做匹配，不兼容公制螺纹接头与常规PG接头，避免了通用适配器常出现的适配范围过宽导致的配合间隙过大问题。从结构设计来看，整体采用筒状一体式结构，一端加工有内螺纹用于和对应规格的接头主体啮合，另一端的内孔做了阶梯限位设计，安装时可以直接抵在接头的密封台阶面上，不需要额外加装调整垫片就能保证轴向安装尺寸的一致性，减少现场安装的选配工序。外表面靠近安装端的位置做了网纹滚花处理，这个结构并非装饰设计，在现场没有专用扳手的工况下，操作人员可以直接用手拧紧足够的预紧力矩，同时滚花结构也能在后期维护拆卸时增加摩擦力，避免因为表面沾附油污导致打滑。筒身中部设计了一圈凸起的加强环，

　　这个结构对应内部螺纹的收尾位置，因为内螺纹加工到收尾段时，筒体的壁厚会出现局部减薄，加强环刚好补足这个位置的结构强度，在承受侧向拉扯力或者安装过扭时，不会在螺纹收尾处出现开裂问题。从安装边界尺寸来看，整体筒长控制在适配接头安装后不超出接头尾部的线缆弯曲半径要求范围内，不会因为适配后壳过长导致线缆弯折角度超过允许值，外圆直径和配套的Toughcon接头尾部外径保持一致，配套的尾部防护软套可以直接套在适配后壳外圆上，不需要额外更换不同规格的防护套，减少备件种类。螺纹加工精度按照中等精度配合公差制作，螺纹啮合长度达到1.2倍公称直径，保证在承受额定拉脱力时不会出现螺纹滑牙，内螺纹的入口处做了15度的导向倒角，安装时可以快速对准螺纹牙型，

　　避免错牙导致的螺纹损伤。内壁靠近端口的位置预留了密封件安装槽，可以配套安装O型密封圈，当和接头主体拧紧后，密封圈被挤压在两个结合面之间，实现IP67级的静态密封效果，满足户外淋水、粉尘环境下的使用要求。在建模过程中，所有的结构倒角、退刀槽都按照实际机加工工艺要求设计，滚花结构采用参数化特征建模，还原真实滚花的纹理凸起尺寸，方便后续做装配干涉检查时，准确判断外表面和周边结构的最小间隙，螺纹部分采用简化的修饰特征搭配真实牙型截面，既保证装配时螺纹配合的尺寸准确性，也避免全牙型建模导致的文件冗余，方便结构工程师在做整套设备布线设计时直接调用，不需要二次修改结构。从实际选型角度来说，选用这款适配后壳时，首先要确认对接的接头为Toughcon系列高性能圆形接头，同时确认对接端的螺纹为PG/M规格，不能用于公制螺纹或者普通PG接头的适配，否则会出现螺纹不匹配、安装后松脱的问题；安装时预紧力矩控制在对应螺纹规格的推荐力矩范围内，不需要过度拧紧，依靠端面的密封圈就能实现足够的密封效果，过度拧紧反而会导致筒体出现应力开裂。
