TM圆形金属插头连接器三维结构模型

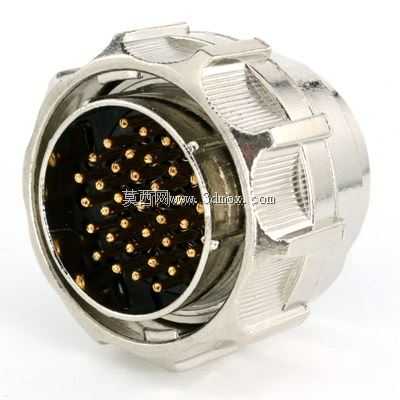

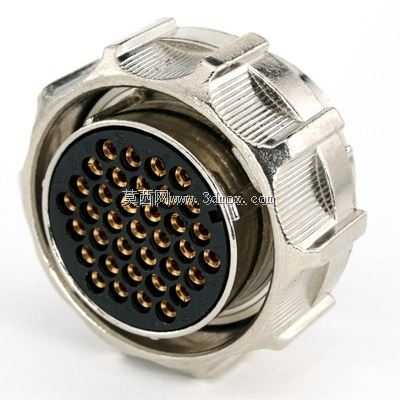

　　这款圆形金属插头连接器，是工业电气连接场景里应用极广的基础互连元件，日常在工业控制柜内部走线、户外机电设备外接电源、传感器信号传输链路、小型机电设备的可拆卸供电接口里都能见到它的身影，核心作用是实现多回路电信号或者小功率动力的可靠通断，同时兼顾连接后的防护与抗干扰能力。从结构设计逻辑来看，整体采用全金属车削壳体，外壳表面做了网纹滚花处理，这部分结构不是单纯的装饰，是为了现场操作人员徒手插拔时能获得足够的摩擦力，即便手上沾有少量油污也能顺利完成旋合或者插拔动作，不需要额外借助扳手类工具，适配现场快速运维的需求。插头内部的插针接触件采用同轴排布方式，插合端做了倒角导向设计，能在对接时自动校正插合偏差，避免插针因为对位不准出现弯折损伤，

　　接触件外围设置了绝缘基座，将不同回路的导电件完全隔离，避免相邻插针之间出现爬电或者短路问题，绝缘基座的耐温等级适配常规工业场景的-40℃到125℃工作区间，能覆盖绝大多数户外与车间内的使用环境。壳体尾部设计了线缆锁紧结构，当线缆穿入插头内部完成接线后，尾部的锁紧套可以旋紧，将线缆外护套与插头壳体牢牢固定，能承受一定数值的轴向拉拽力，避免设备移动或者线缆受拉时，内部接线端子从接触件上脱落，导致连接失效。从安装边界尺寸来看，这款插头的对接端外径适配同系列圆形插座的安装开孔，插合后的整体长度不会占用过多设备外侧空间，壳体上的定位卡槽能保证插合时的相位正确，避免出现针脚错接的问题，金属壳体本身具备连续导电性能，

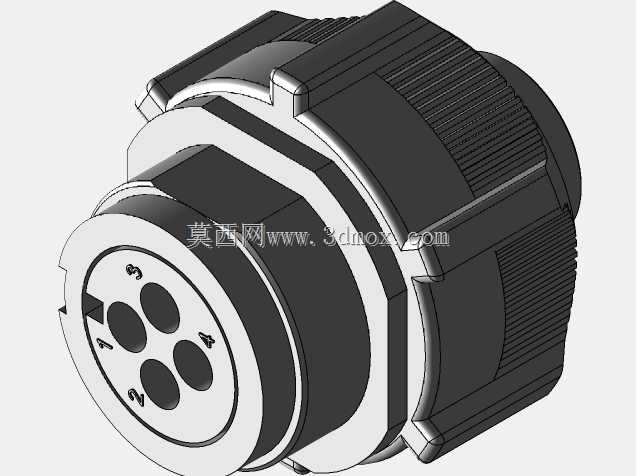

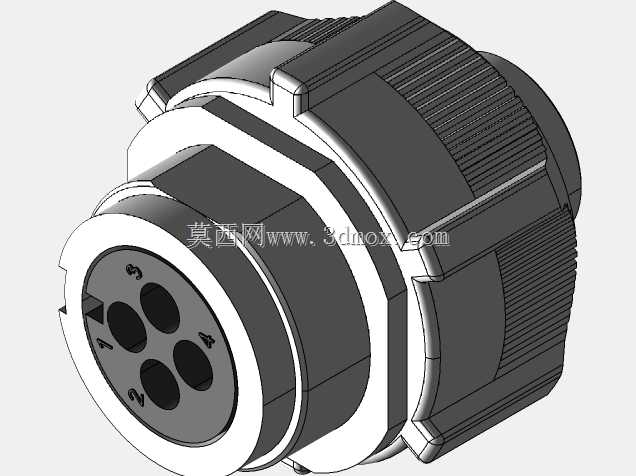

　　对接完成后可以实现整体电磁屏蔽，能降低外界电磁干扰对内部传输信号的影响，适合用来传输弱电工控信号。在实际选型使用中，这类圆形金属插头相比塑料壳体的连接器，抗机械冲击、抗挤压能力更强，即便在设备搬运过程中受到轻微磕碰，也不会出现壳体开裂导致内部结构外露的问题，外壳的金属镀层具备一定的防腐蚀能力，在有少量潮气、轻度油污的工业环境里也能长期稳定工作。建模过程中对插合面的密封槽结构、滚花的齿形参数、内部插针的伸出长度、绝缘件的卡槽定位结构都做了1:1还原，能直接用来做设备整机的布线干涉检查，也可以作为电气互连部件的选型参考模型，导入装配体后可以直接模拟插头与对应插座的插合动作，验证设备面板上的安装开孔位置、周边预留的插拔操作空间是否足够，

　　避免实际生产装配时出现连接器与周边结构件干涉、没有足够操作空间完成接线的问题。这类连接器在实际使用时，通常会根据回路数量、额定载流能力匹配不同的线径，模型里的内孔走线空间也按照实际产品的穿线范围做了还原，能直观判断适配线缆的最大外径，确认尾部锁紧结构能不能完全包覆线缆外护套，保证连接后的防护性能。
