人力驱动无电饲草切割切碎设备

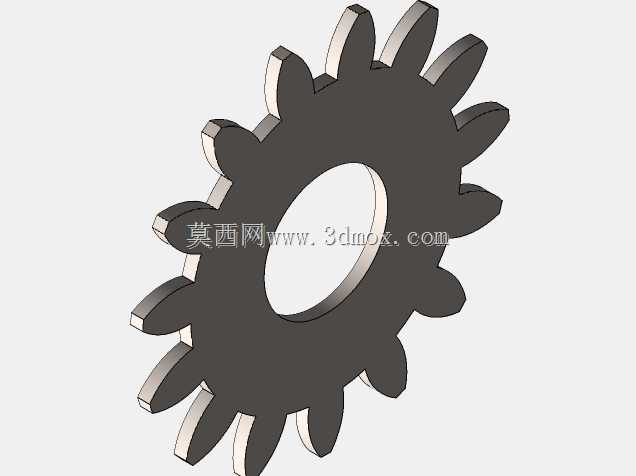

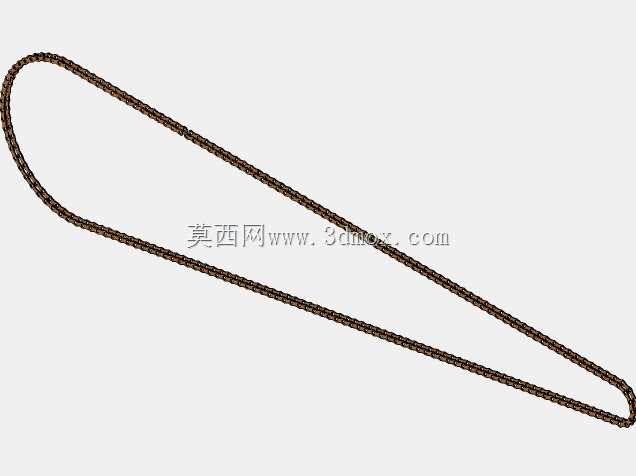

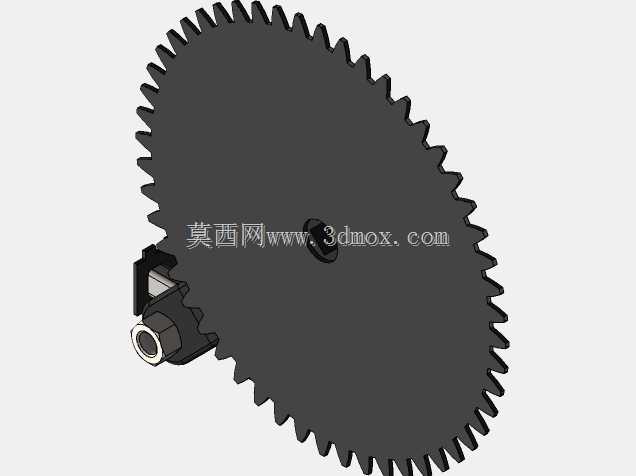

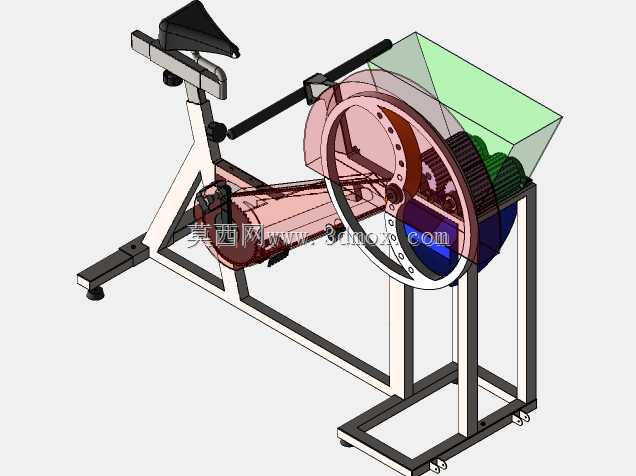

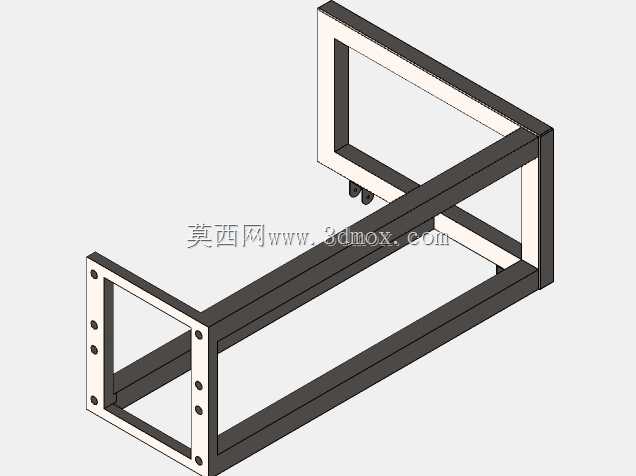

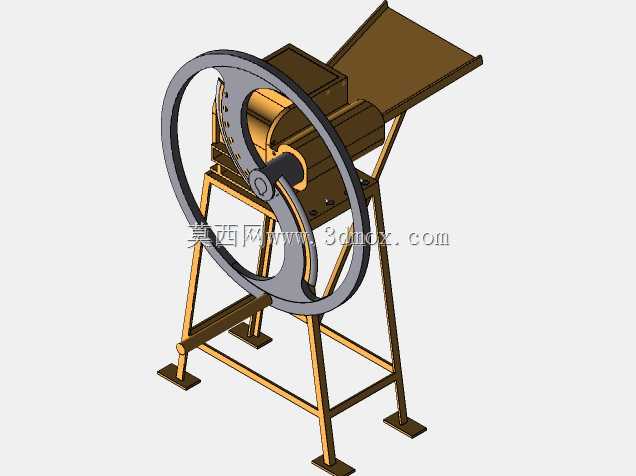

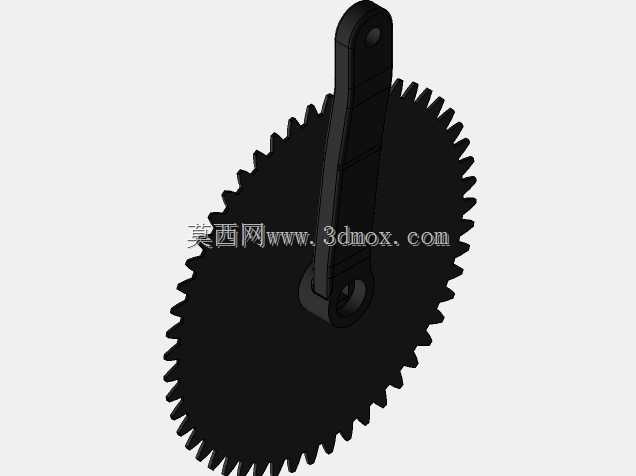

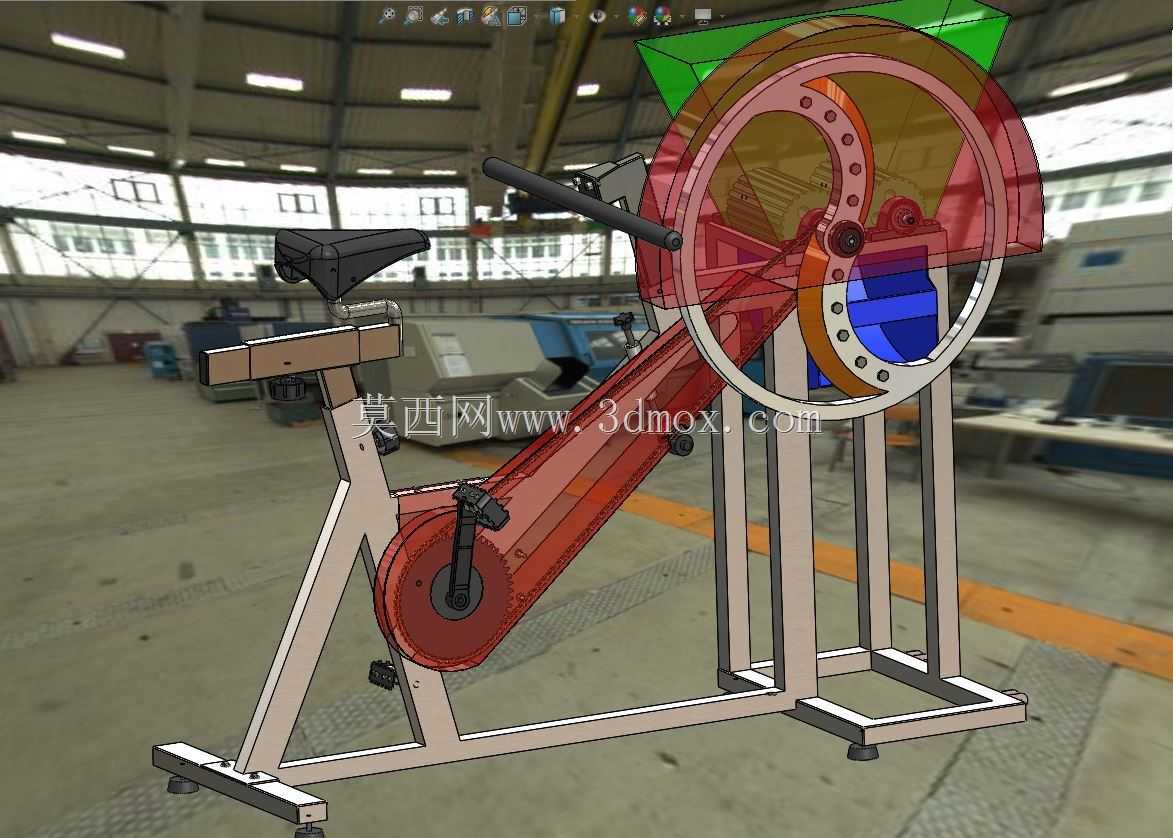

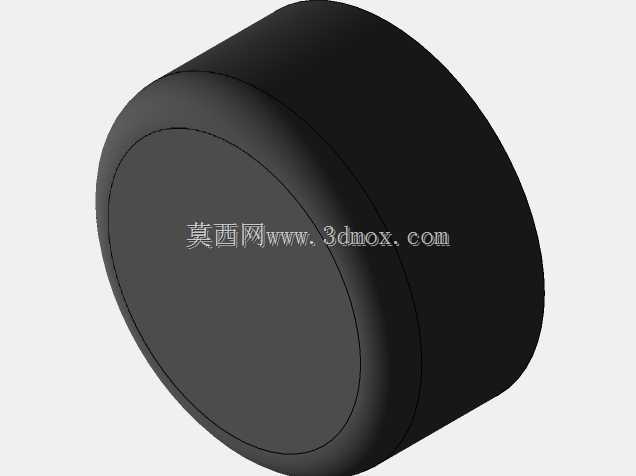

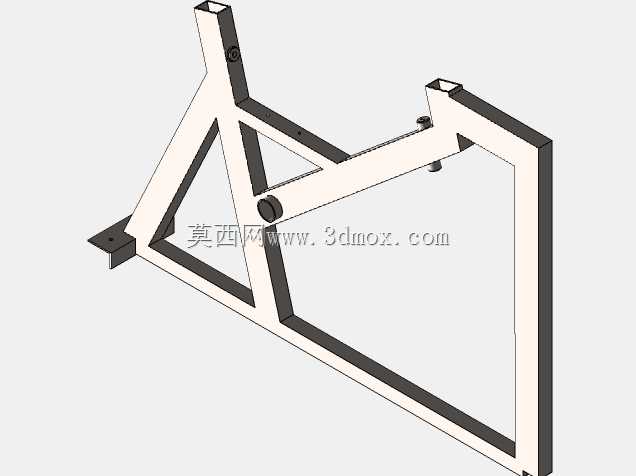

　　这款设备的核心设计出发点，是适配无稳定电力供应的农牧区域饲草处理需求，针对散养户、小型牧场日常饲喂环节中，青饲草、作物秸秆切割切碎的实际痛点开发，完全依靠人力脚踏驱动即可完成作业，无需外接电源或燃油动力，适配电网覆盖不足的偏远种植养殖区域使用。从结构布局来看，设备采用类健身单车的脚踏驱动架构，底部为方管焊接的框架式支撑底座，底座支脚处设置可调式支撑脚垫，可在不平整的泥土地、硬化晒场地面调整水平，避免作业过程中出现机架晃动、位移的问题，整体安装边界宽度控制在0.8米以内，长度约1.2米，高度约1.1米，无需固定地脚螺栓即可放置使用，转场时可由单人短距离搬运，适配农牧区散户小范围流动作业的需求。驱动端采用曲柄链轮传动结构，

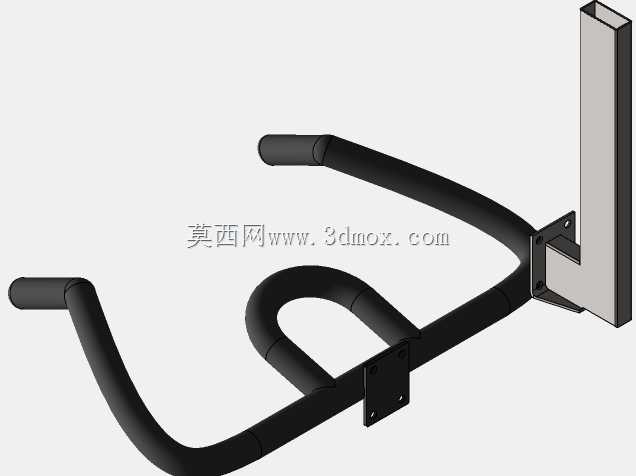

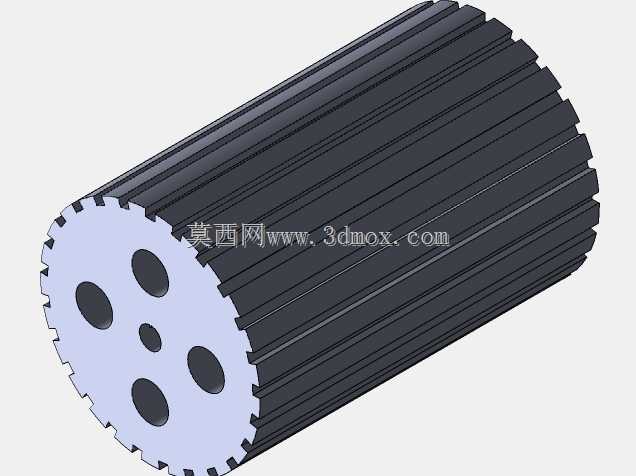

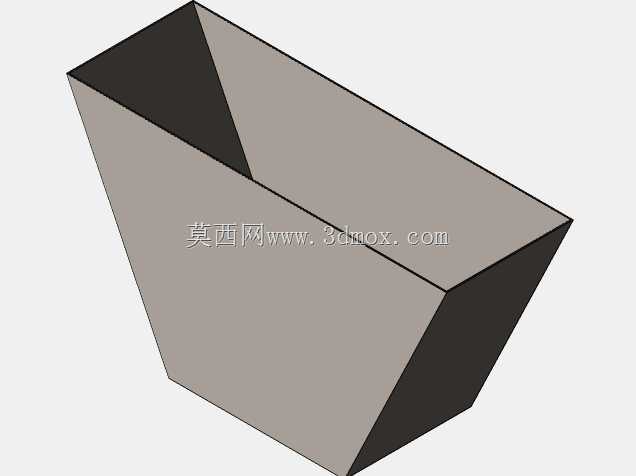

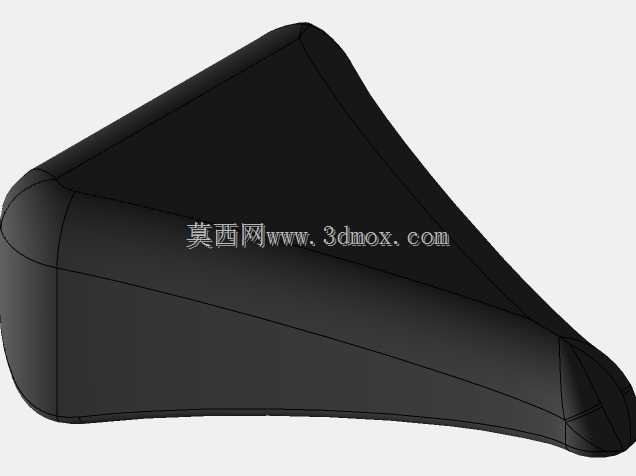

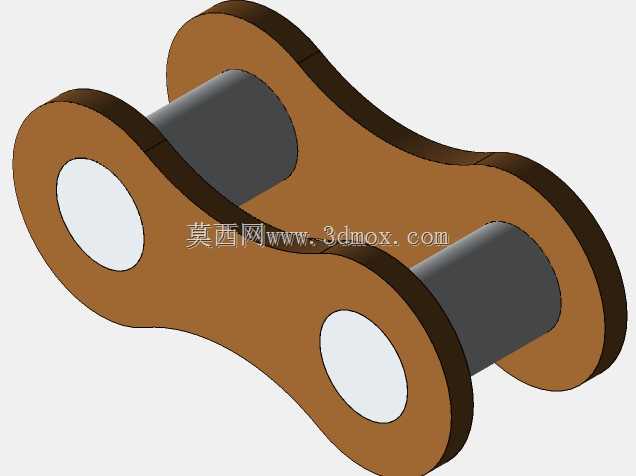

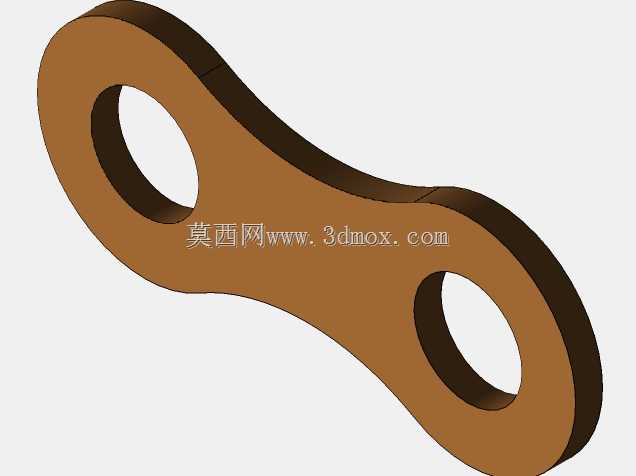

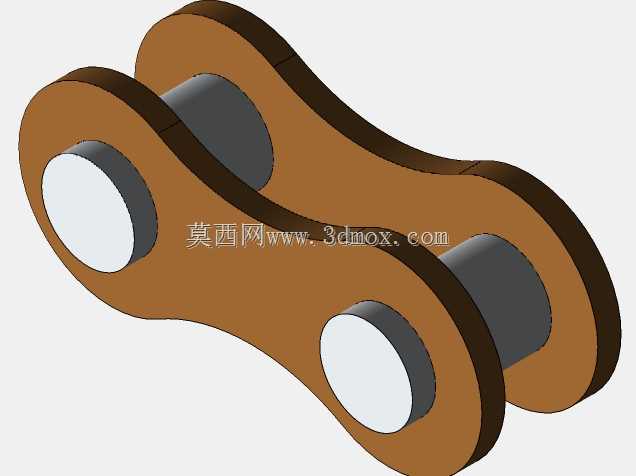

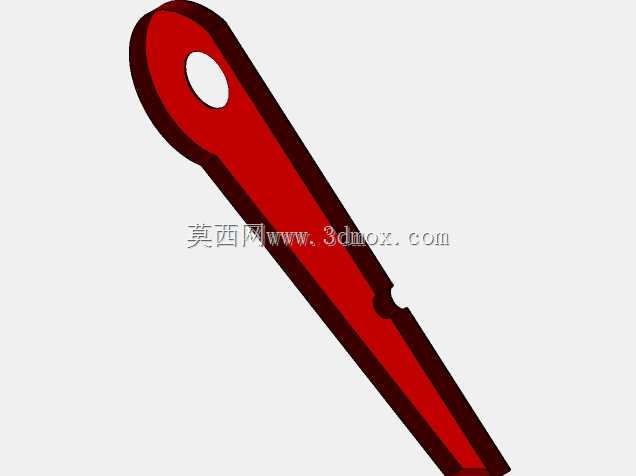

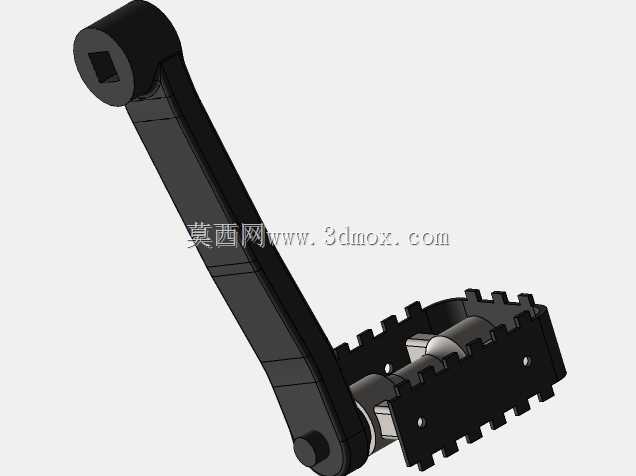

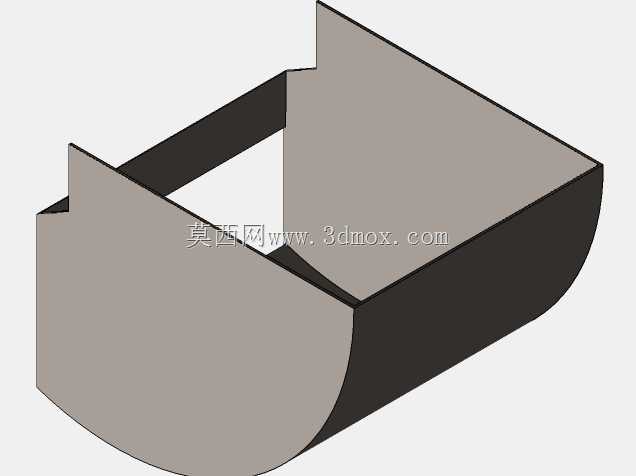

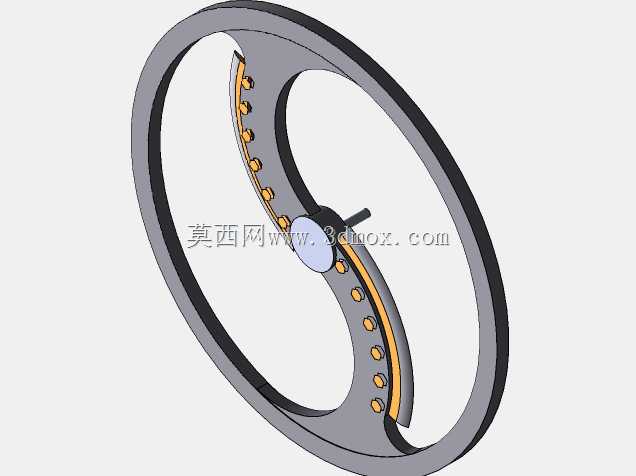

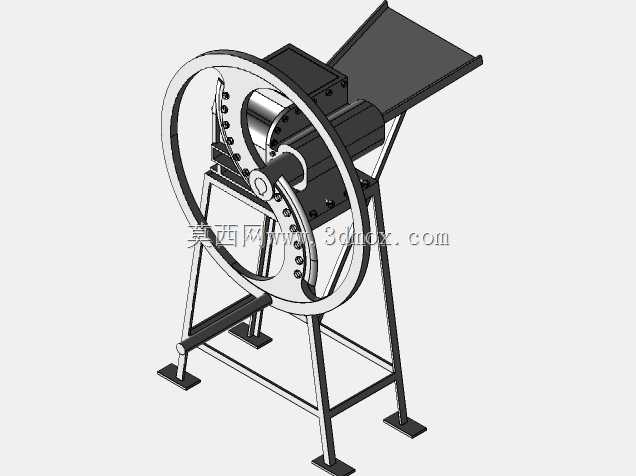

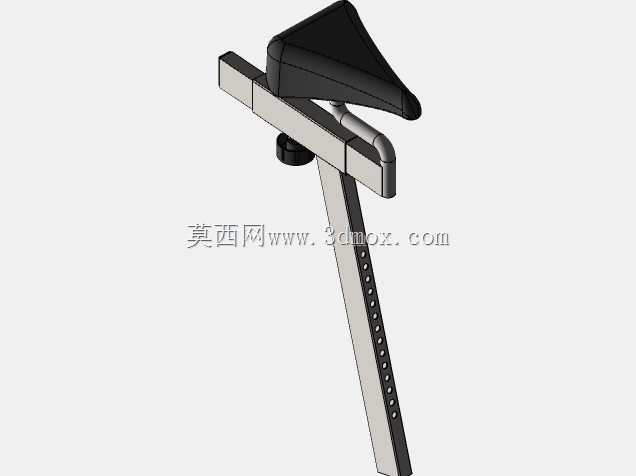

　　脚踏曲柄的长度经过人体工学适配，匹配普通成年男性的踩踏发力行程，链轮通过链条将动力传递至切割腔的主轴，传动路径上设置飞轮结构储存转动惯量，可有效降低踩踏过程中的发力波动，避免切割硬秸秆时出现卡滞、踏空反弹的问题，作业时操作人员坐于设备配套的鞍座上，双手可扶住机架扶手稳定身形，持续踩踏即可维持切割转子稳定运转。切割工作腔采用半封闭护罩结构，上部设置倾斜的进料导槽，待处理的饲草、秸秆从导槽送入后，会被腔体内旋转的动刀配合定刀切割成段，切割间隙可通过定刀的安装螺栓进行微调，根据饲喂牲畜的种类调整切段长度，适配羊、牛等不同畜禽的饲喂适口性要求；切割后的碎料从腔体下部的出料口直接排出，可直接收集用于饲喂或青贮存储，护罩采用透明可视化设计，

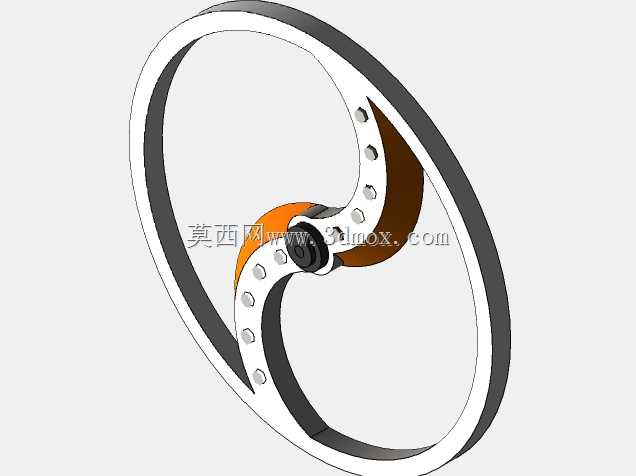

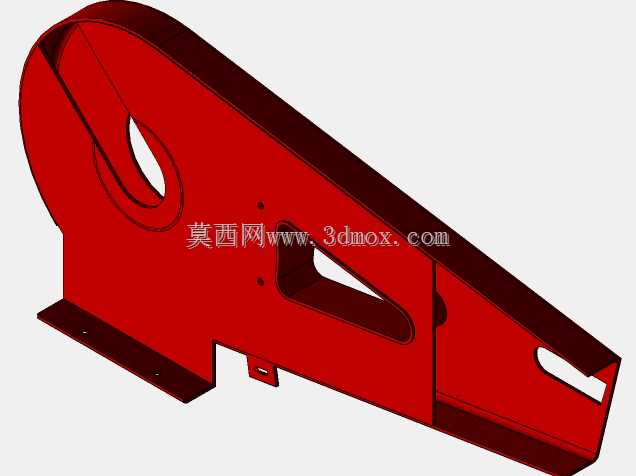

　　作业过程中可直接观察内部切割状态，出现进料卡滞时可及时停机调整，避免过载损坏传动部件。设计过程中充分考虑了农牧区的维护条件，所有传动部件、紧固件均采用通用标准件，链轮、链条、轴承均可在普通五金门店采购替换，无需专用配件供应；切割刀片采用工具钢淬火处理，刃口磨损后可拆下修磨重复使用，降低长期使用的维护成本。设备的传动外露部分均设置防护结构，链条外侧安装可拆卸的护板，旋转轮盘外侧设置半透明防护罩，避免作业过程中衣物、肢体卷入传动结构，符合小型农牧加工设备的安全防护要求。不同于电动饲草粉碎机对供电条件的依赖，这款设备完全依靠人力输入动力，单人操作每小时可处理饲草80-120公斤，

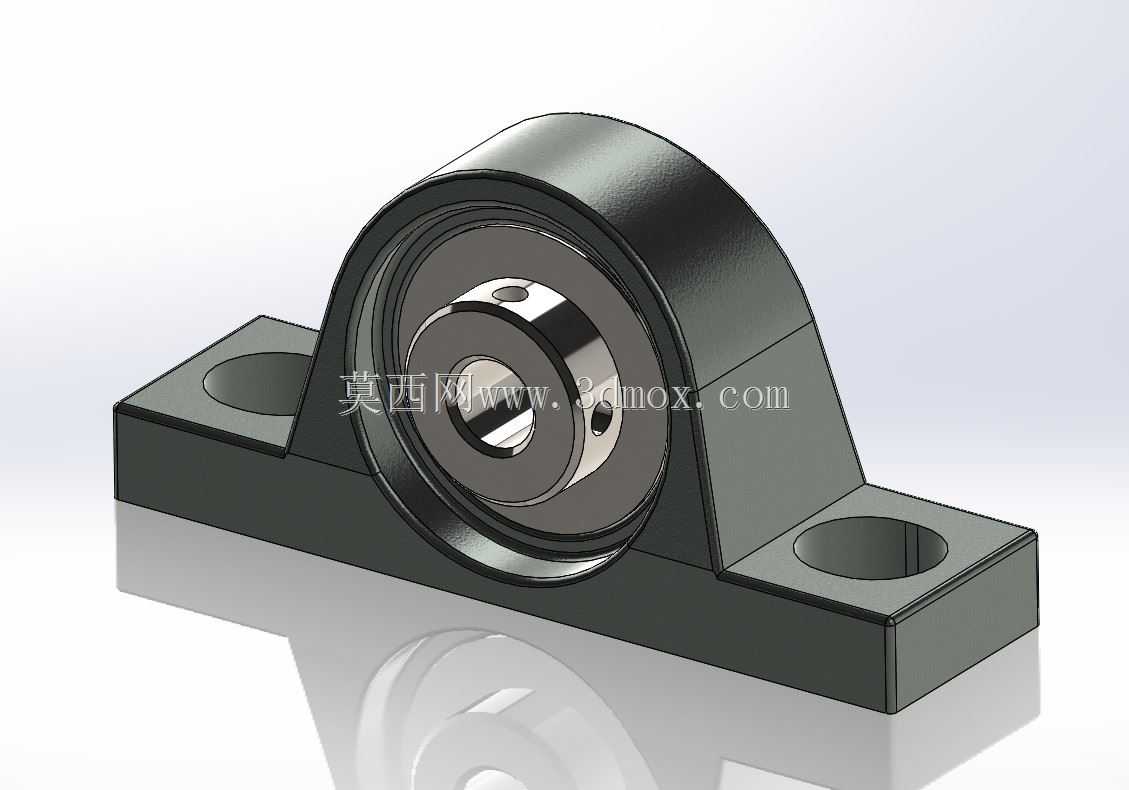

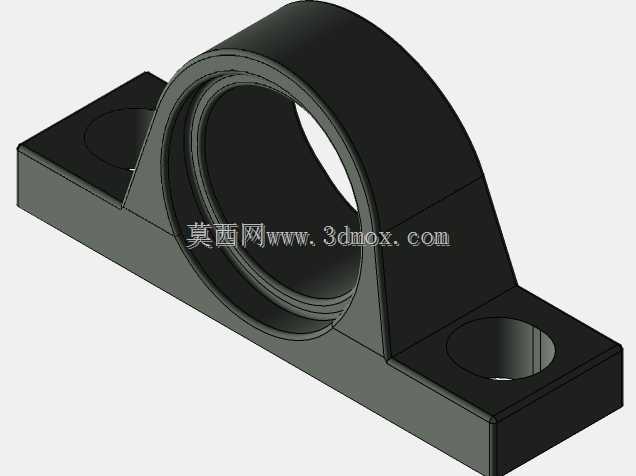

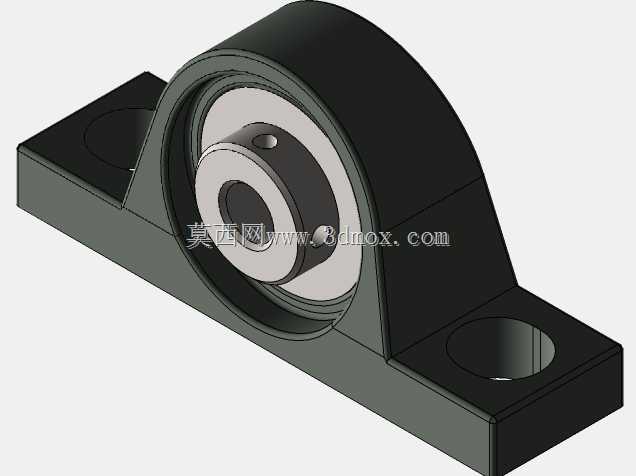

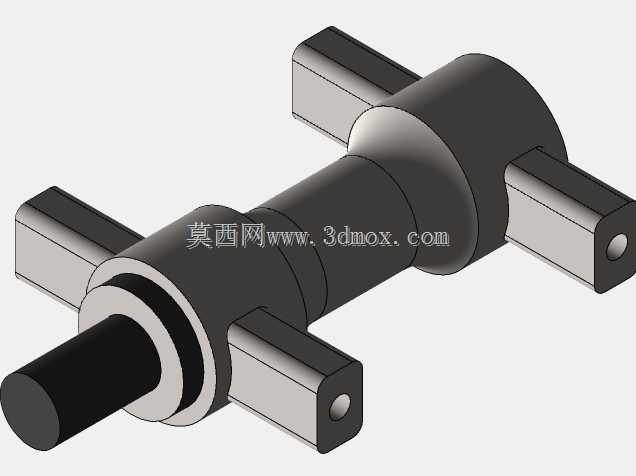

　　完全能够满足50头以内羊只或10头以内肉牛的日常饲草切段需求，尤其适合丘陵山区、偏远牧区散户使用，也可作为牧场停电时的备用饲草处理设备，填补了无电场景下小型饲草加工设备的选型空白。结构建模过程中对传动链路的受力做了针对性优化，主轴采用阶梯轴设计，两端配置带座轴承支撑，可承受切割硬秸秆时的径向冲击载荷，机架焊接处均做了加强筋处理，长期承受踩踏交变载荷也不会出现焊缝开裂、机架变形的问题。
