农用饲草切碎粉碎加工设备结构设计

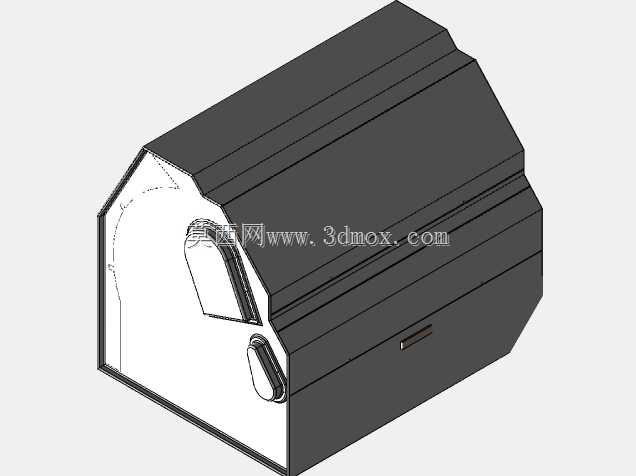

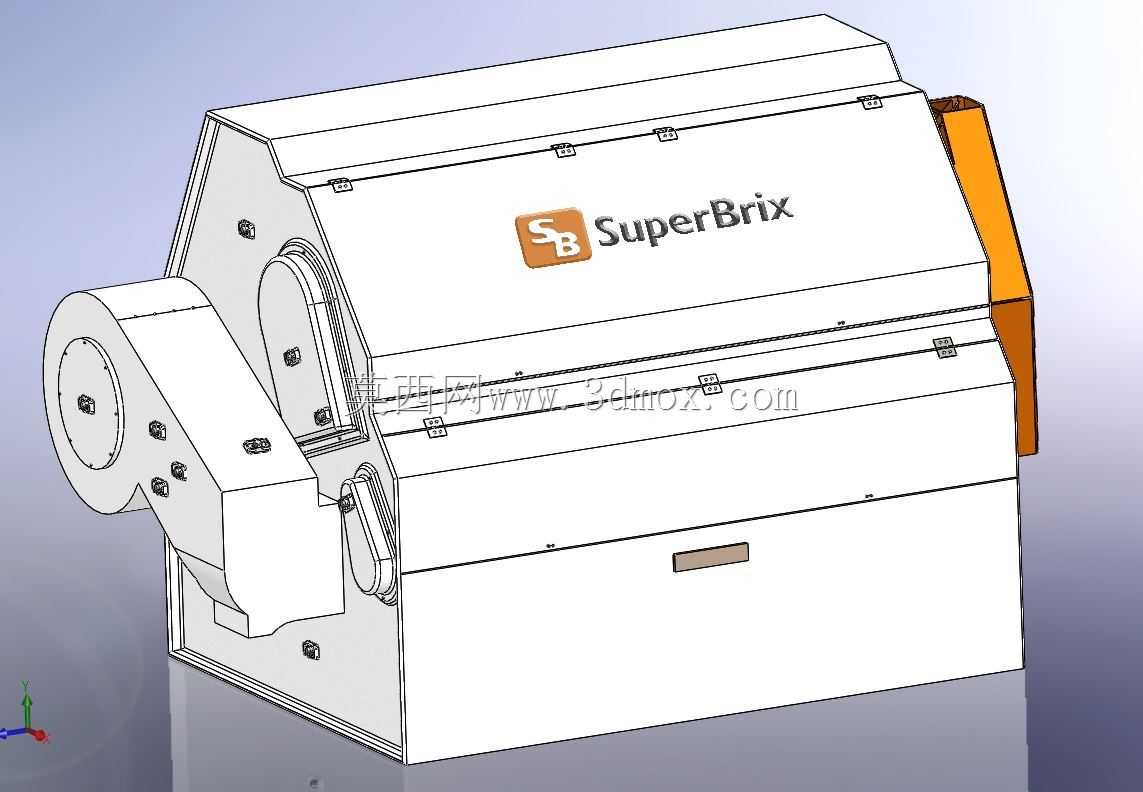

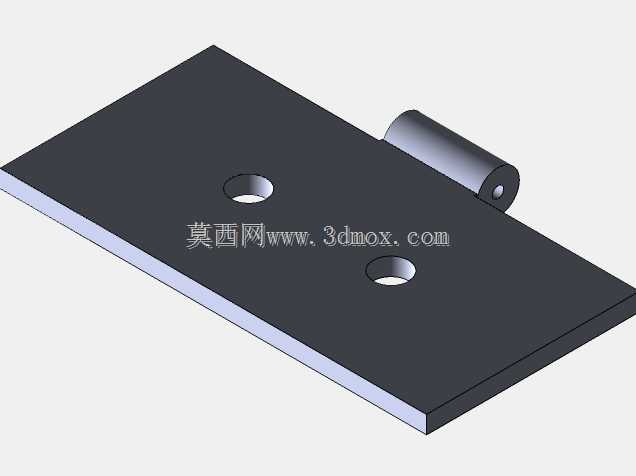

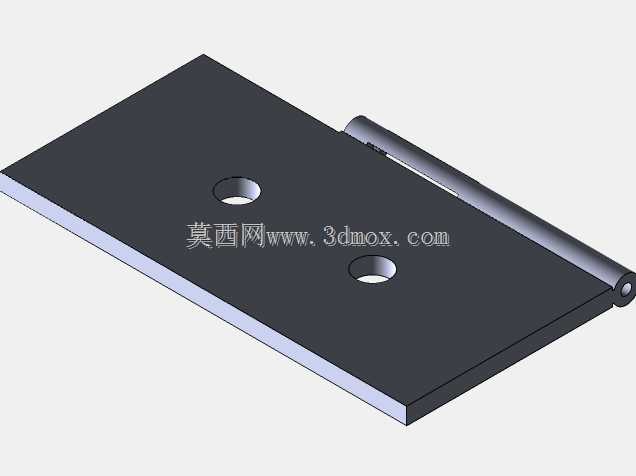

　　这款设备主要面向中小型畜牧养殖场景、家庭农场饲草料预处理环节，核心用途是将成捆的干牧草、青贮秸秆、谷物藤蔓类原料切割粉碎至合适粒度，满足畜禽饲喂的草料尺寸要求，也可配套小型生物质原料预处理工序，处理后的物料可直接用于饲喂、青贮压实或者压块成型作业。从结构设计逻辑来看，整机采用卧式箱体布局，进料端设置在设备侧上方的倾斜导向通道，可适配整捆草料的推入进料，避免散料进料效率偏低的问题；侧部的传动端预留了皮带轮安装位，可匹配不同功率的驱动电机或者柴油机动力，适配无电网覆盖的野外作业场景。设备的上盖采用多段快拆式卡扣结构，日常维护时不需要完全拆解上盖，仅需打开对应段的卡扣即可更换内部锤片、筛网等易损件，大幅降低运维的拆装工作量；

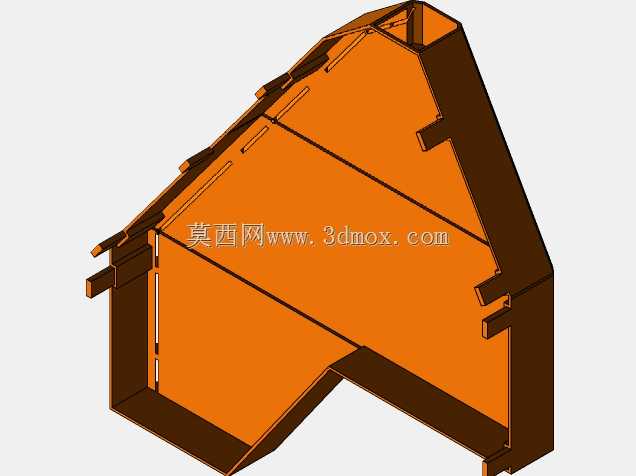

　　上盖表面冲压有品牌标识安装位，同时做了加强筋压型处理，在控制整机钢板厚度、降低自重的前提下，保证上盖在高速粉碎作业时不会出现共振变形，避免运行异响。设备侧部的橙色结构为出料导向罩，可根据作业场地的堆料位置调整偏转角度，粉碎后的物料在内部转子的风压作用下沿导向罩直接排出，不需要额外配置输送装置，简化整机配套成本。从安装边界来看，整机底部为平整的焊接框架底座，四个角预留了地脚螺栓安装孔，可直接固定在水泥基础或者移动机架上，底座的高度预留了筛网更换的操作空间，不需要额外垫高设备即可完成底部筛网的抽拉更换；设备的传动端与墙体或者其他设备的安全距离预留了足够的皮带拆装、维护操作空间，选型安装时不需要额外预留过多冗余空间。

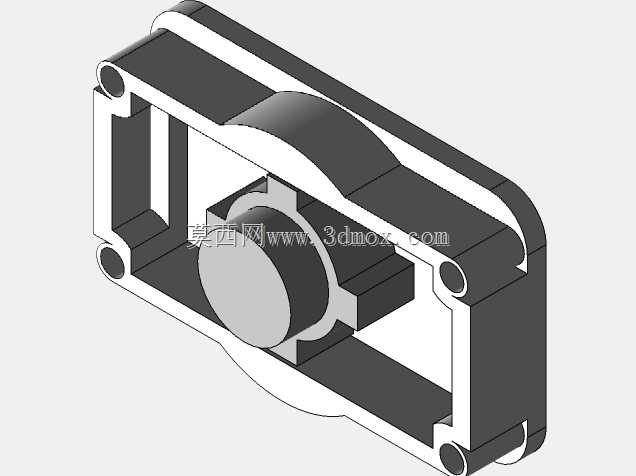

　　内部的粉碎转子采用锤片与切刀组合的结构，进料口位置的切刀先将长秸秆、成捆草料切成短段，再进入锤片粉碎腔，通过锤片的高速击打、搓擦将物料粉碎至筛网孔径以下，再通过筛网孔排出，这种组合结构相比单一锤片结构，对长纤维类物料的处理效率提升明显，同时减少长纤维缠绕转子的故障概率。设备的侧面轴承座采用外置式安装设计，轴承座与粉碎腔之间设置了密封挡圈，避免粉碎过程中的粉尘、草屑进入轴承造成磨损，同时外置的轴承座可直接加注润滑脂，日常保养不需要拆解设备外壳。整机的外形线条做了折边过渡处理，没有尖锐的外凸棱角，避免作业过程中人员磕碰受伤，所有外露的紧固件都采用沉头设计，保证外表面平整，减少草料挂接残留。在实际作业适配性上，

　　这款设备可通过更换不同孔径的筛网调整出料粒度，适配牛、羊、禽类不同饲喂场景的草料尺寸要求，也可根据处理物料的硬度调整锤片的数量与排列方式，处理谷物类硬质原料时加密锤片排列，处理秸秆类纤维物料时适当减少锤片数量降低功耗。从建模细节来看，所有的钣金折弯、焊接止口、紧固件安装位都做了符合实际加工工艺的处理，没有出现工艺无法实现的悬空结构或者干涉问题，装配关系完全符合实际设备的装配逻辑，可直接用于同类设备的结构参考、改型设计，也可作为农机教学的结构演示模型使用。
