阀类拔取作业双层台面工装结构

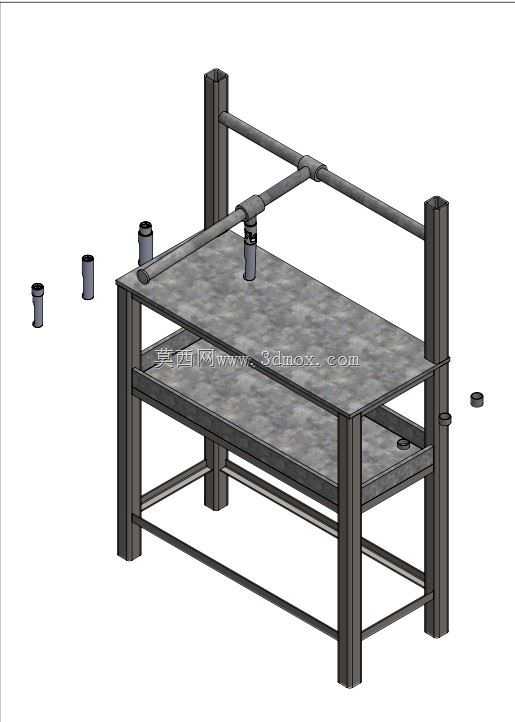

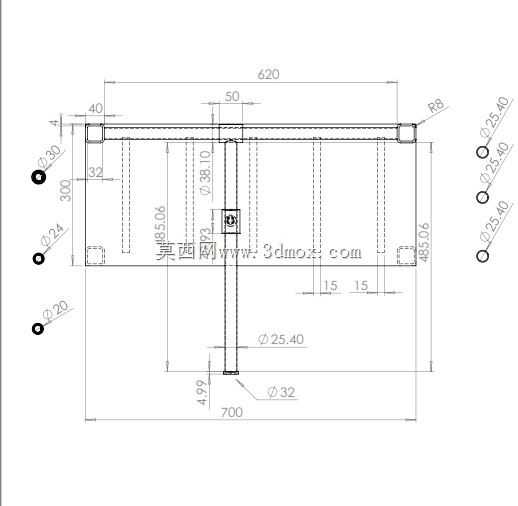

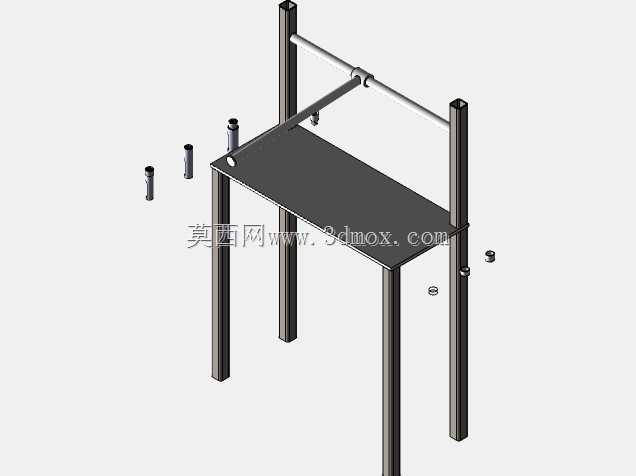

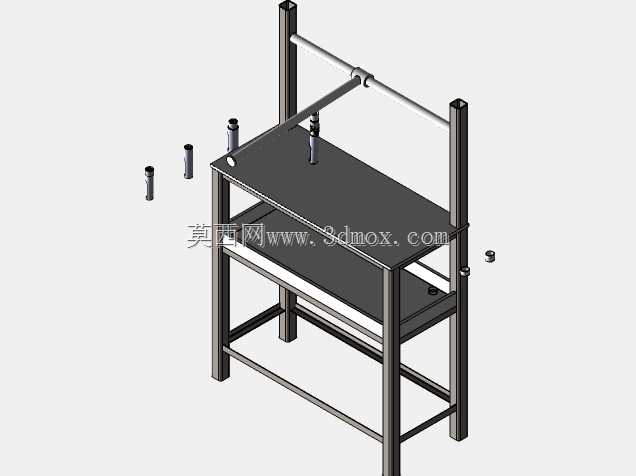

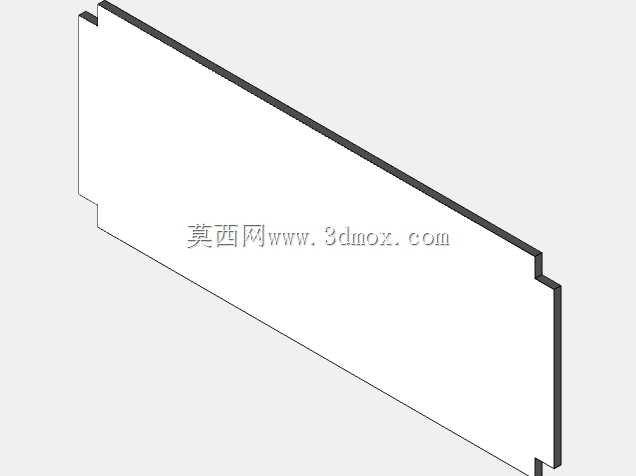

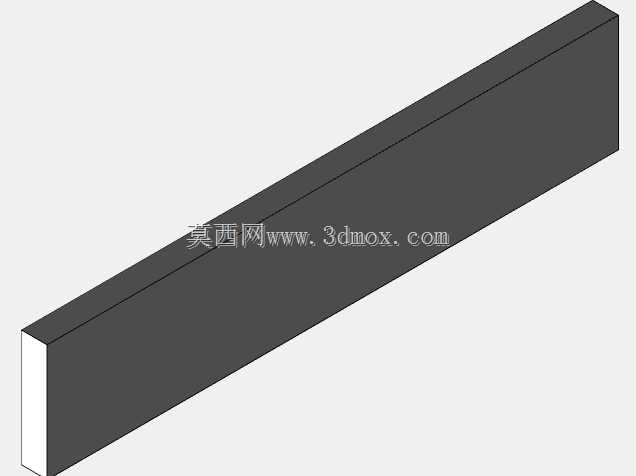

　　这套结构针对阀件拔取、采样工位的实际作业需求设计，核心解决车间内阀类组件拆装、采样过程中工件放置不稳、操作高度不适配、工具无固定摆放位的现场痛点。整体采用双层方管焊接机架作为承载主体，四根主立柱选用标准厚壁矩形型材，从底部支撑脚一直延伸至顶部管架安装位，立柱间通过横向方管拉筋做刚性连接，底部拉筋贴近地面布置，既可以避免机架受侧向力出现形变，也能防止作业人员脚部磕碰机架结构。中层台面采用厚钢板整体裁切焊接，台面表面做平整打磨处理，无突出焊疤或锐角，可直接放置待拔取的阀类组件、采样容器以及配套拆装工具，台面边缘做轻微下折处理，防止小规格配件、工具从台面滑落。下层置物层同样采用钢板铺设，与中层台面保持足够的净空距离，可放置备用密封件、

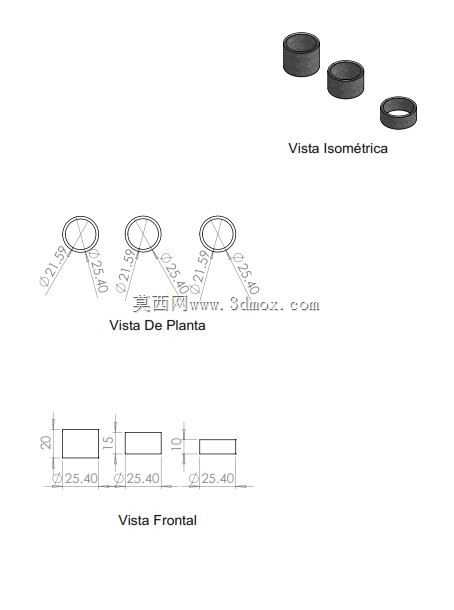

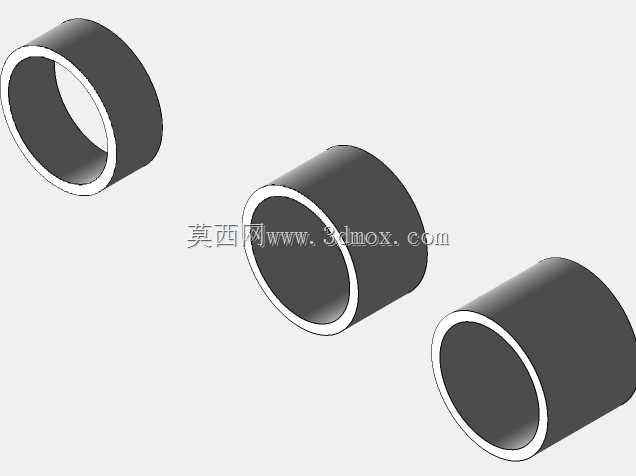

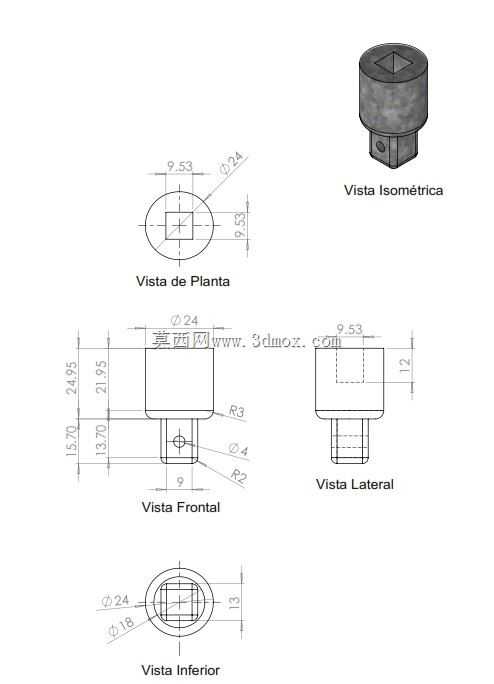

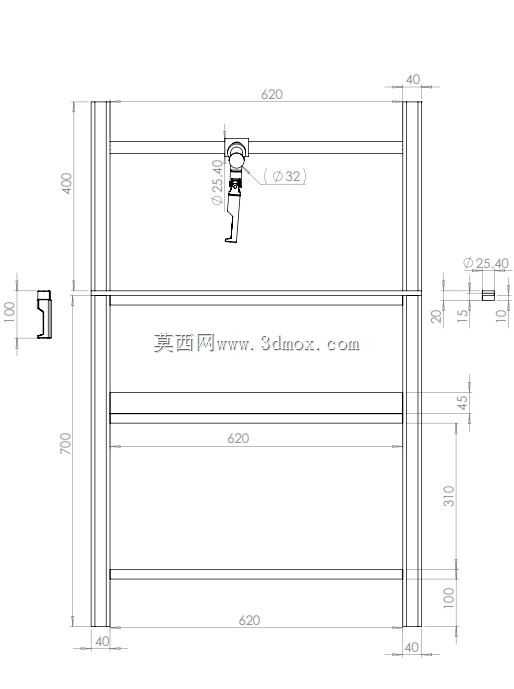

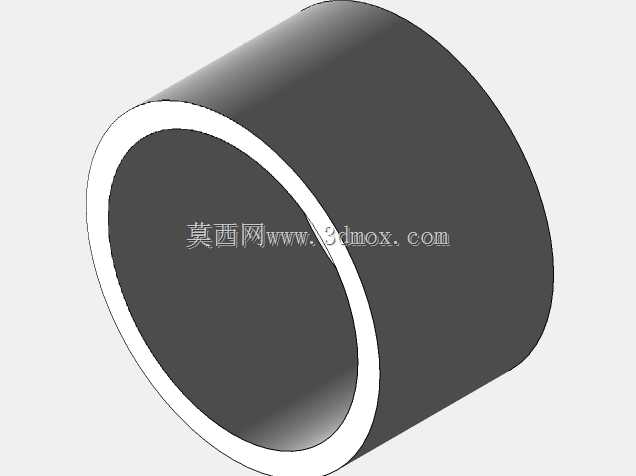

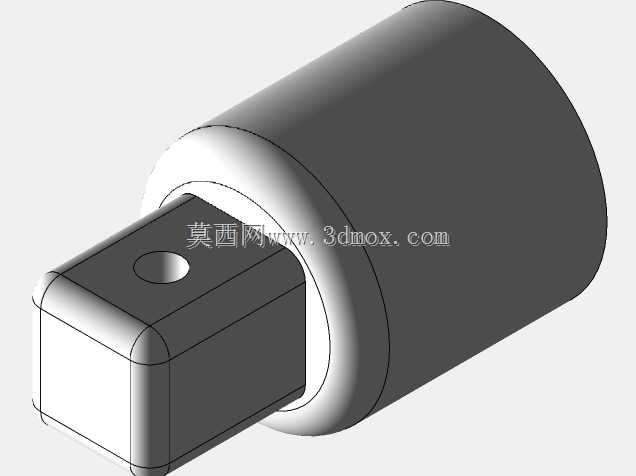

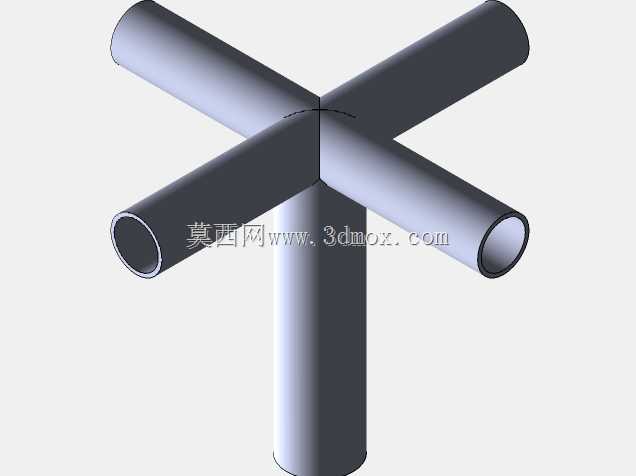

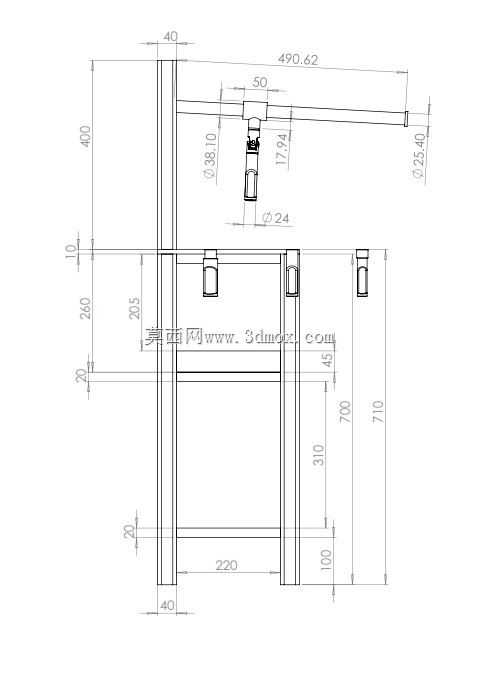

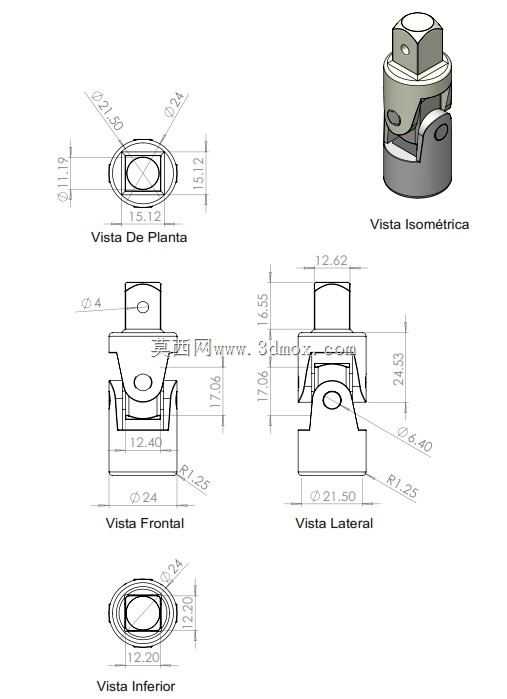

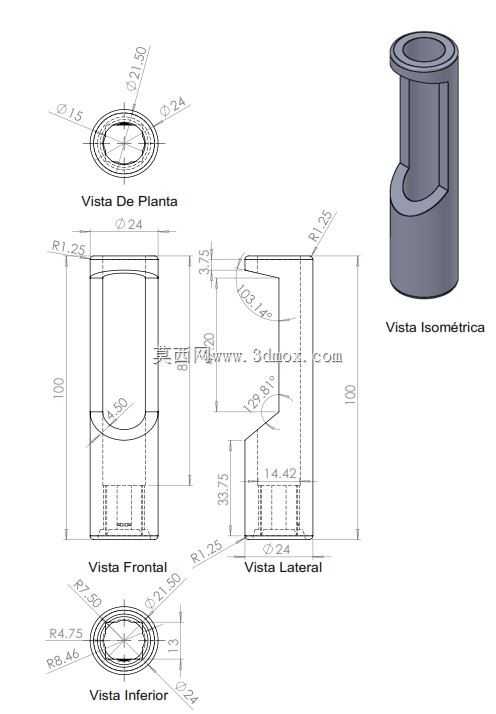

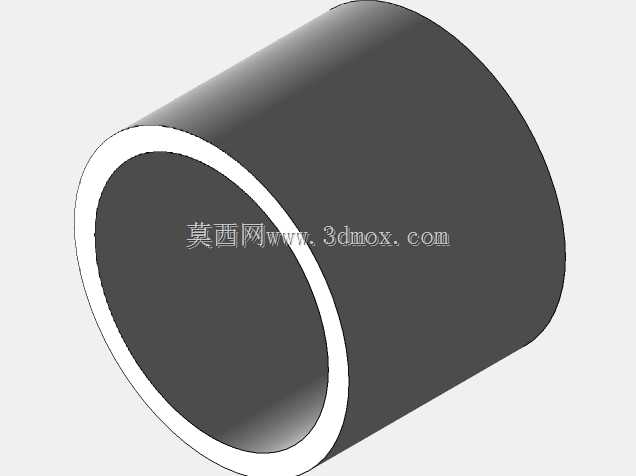

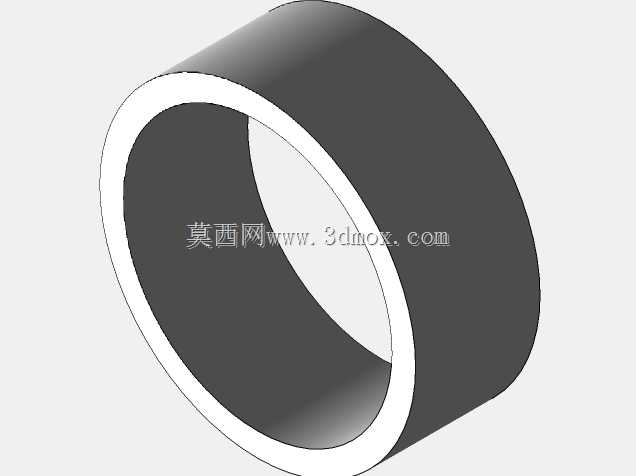

　　拆装耗材以及待检工件，减少作业人员往返取件的走动距离，提升单工位作业效率。顶部管架采用标准无缝钢管拼装而成，通过三通、直通接头与立柱顶端做固定连接，管架上预留了拔取执行组件的安装位，可适配不同规格的拔取接头，针对不同通径的Válvulas阀件更换对应接头即可完成拔取动作，无需对机架主体做二次改造。管架的横向跨距经过实际作业验证，覆盖常规工业阀件的拔取操作行程，执行组件沿横向管的滑动阻尼适中，作业人员可轻松将拔取头对准阀件安装位，不会出现对位偏移导致的阀件密封面损伤。机架的整体高度按照成年作业人员站立操作的人机工程学尺寸设定，中层台面的作业高度匹配人员手肘自然弯曲的操作高度，长时间进行拔取、采样作业不会出现腰部、手臂的过度疲劳。

　　安装边界方面，机架底部四个支撑脚预留了膨胀螺栓安装孔，可直接固定在水泥地面上，承受拔取动作产生的竖向反作用力时不会出现机架移位；若需要在车间内灵活转场，也可在支撑脚位置加装脚轮组件，适配多工位轮流作业的生产需求。台面的有效承载面积经过核算，可满足单批次多件阀件同时放置的需求，不会出现台面局部过载变形的情况。顶部管架与中层台面的垂直距离预留了足够的操作空间，拔取过程中阀件向上抬升的行程完全处于机架内部，不会与周边其他工位设备产生干涉。在实际应用场景中，这套结构可直接布置在阀件检修工位、流体管路采样工位旁，替代原有简易焊接工作台，解决原有工作台无拔取组件安装位、作业时需要额外扶持固定工具的问题。设计过程中优先考虑了结构的易加工性，

　　所有型材、板材均选用市场常规供货规格，无需开模定制，焊接完成后仅需做简单的表面除渣、喷漆处理即可投入使用，后期维护时若出现台面磨损、管架变形的情况，可直接切割更换对应部位的型材，无需整体报废更换。针对采样作业的特殊需求，台面一侧预留了小型容器的放置凹槽，可直接放置采样瓶，避免采样过程中容器倾倒导致的介质洒落；管架上还预留了辅助气管、线缆的固定卡扣位，若配套气动拔取组件，可将气管沿管架、立柱规整固定，避免管线散乱缠绕影响作业。整体结构无复杂传动部件，日常使用仅需定期检查焊接部位是否出现开裂、管架接头是否松动即可，维护成本极低，适合中小批量阀件检修、采样作业的生产场景使用。
